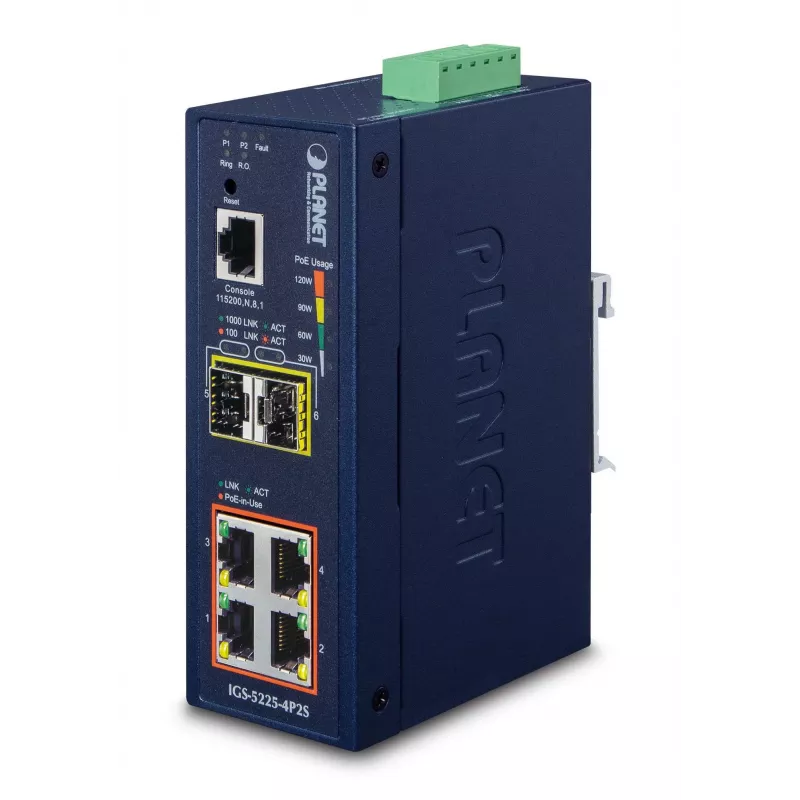

Managed L2+ Network Switch PLANET IGS-5225-4P2S

Der PLANET IGS-5225-4P2S ist ein industrieller managed L2+ Gigabit Ethernet Switch im kompakten IP40-Robustgehäuse. Er bietet 4 10/100/1000BASE-T PoE+ Ports (jeweils bis zu 36 W) und 2 100/1000X Glasfaserports, eine Switching-Kapazität von 12 Gbit/s und eine 8K MAC-Adresstabelle. Entwickelt für raue Umgebungen, unterstützt der Switch IPv4/IPv6-Management, Layer-3-Statisches Routing, Modbus-TCP-Integration und IEEE-1588-Timing und arbeitet zuverlässig von -40 bis 75 °C.

Vorteile

Der IGS-5225-4P2S bietet schnelle Ring-Wiederherstellung mit ITU-T G.8032 ERPS und MSTP, verbesserte Cybersicherheit mit SSH/SSL und SNMPv3-Management sowie intelligente ONVIF-Erkennung für bequeme IP-Kamera-Handhabung. Integrierte PoE-Management-Funktionen umfassen PD-Alive-Check, geplante Stromrückgewinnung, PoE-Planung und Nutzungsüberwachung. Weitere Stärken sind flexible SFP-Erweiterungssteckplätze mit DDM-Unterstützung und umfassende Layer-2–4 QoS- und ACL-Fähigkeiten für sichere, segmentierte Netzwerke.

Geeignet für

• Außen-/Industrie-IP-Überwachungssysteme
• Industrielle WLAN-Access-Point-Bereitstellungen
• Kleine Fabrikautomatisierungsnetzwerke mit Modbus-TCP/SCADA-Integration
• Edge-Switching in Umgebungen mit extremen Temperaturen
• Sichere VLAN-segmentierte Unternehmens- oder Campusnetzwerke

Technische Daten

• Ports: 4 x Gigabit PoE+ (802.3at, bis zu 36 W pro Port), 2 x 100/1000X Glasfaser
• Switching-Kapazität: 12 Gbit/s; MAC-Tabelle: 8.000 Einträge
• Stromversorgung: 48–56 V DC über Klemmenblock; redundante Stromversorgung unterstützt
• Umgebung: IP40-Gehäuse; Betriebstemperatur -40 bis 75 °C
• Management: Web-GUI, Telnet/Konsole, SNMPv3, IPv4/IPv6
• Protokolle/Funktionen: G.8032 ERPS, MSTP (802.1s), 802.1Q VLANs (bis zu 255), L3 statisches Routing, QoS, ACL, 1588v2, Modbus TCP
• SFP: 4 Mini-GBIC-Steckplätze (100BASE-FX / 1000BASE-SX/LX), SFP-DDM-Unterstützung
• Gewicht & Farbe: 0,61 kg, blau

Anwendung

Montieren Sie den IGS-5225-4P2S gemäß Installationsanleitung an der Wand oder auf der Hutschiene, schließen Sie die DC-Stromversorgung am Klemmenblock an und verbinden Sie Geräte mit den RJ-45 PoE-Ports oder Glasfaserports. Greifen Sie über die Web-GUI, Konsole oder SNMP auf den Switch zu, um die Erstkonfiguration vorzunehmen: Richten Sie VLANs, statische Routen, PoE-Zeitpläne und Ringtopologie (G.8032) nach Bedarf ein. Nutzen Sie die ONVIF-Erkennung über die GUI, um angeschlossene IP-Kameras zu finden und PoE-Neustart oder geplante Stromrückgewinnung für die angeschlossenen Geräte zu konfigurieren.

Empfehlungen

Für einen zuverlässigen Betrieb in industriellen Umgebungen verwenden Sie geeignete SFP-Transceiver, die für Ihre Glasfaserentfernung ausgelegt sind, und halten Sie redundante Stromquellen bereit. Konfigurieren Sie ERPS oder MSTP für Ringtopologien, aktivieren Sie SNMPv3/SSH für sicheres Remote-Management und nutzen Sie PoE-Planung und PD-Alive-Check, um Ausfallzeiten zu reduzieren und Strom zu sparen.
