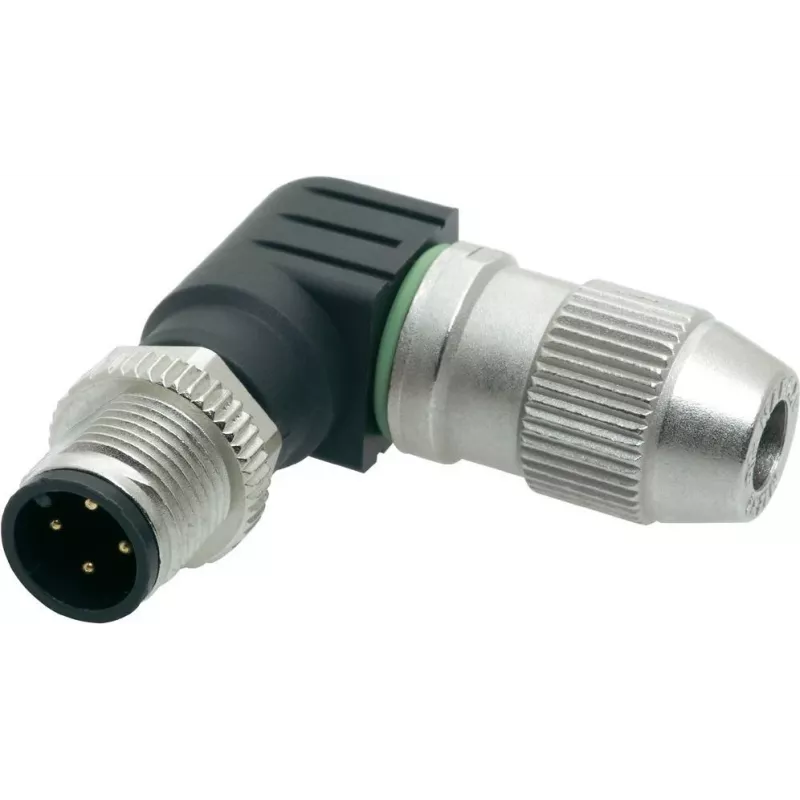

M12-Winkelstecker Harting M12 21 01 140 5 4‑polig — Winkel-Signal-/Datenstecker

Der Harting M12 21 01 140 5 Winkelstecker mit 4 Polen ist für die zuverlässige Signal- und Datenübertragung in industriellen Umgebungen konzipiert. Das kompakte M12-Format integriert vier Kontakte in einem Winkelgehäuse, das die Kabelführung und Installation in beengten Räumen vereinfacht. Dieser für den Einsatz mit Sensoren, Aktoren und Steuergeräten entwickelte Winkel-Signal-/Datenstecker bietet einen stabilen elektrischen Kontakt und eine Form, die die Kabelbelastung an beengten Stellen reduzieren soll.

Vorteile

Die Winkelstecker-Geometrie ermöglicht einen sauberen Kabelabgang und eine einfachere Montage in Schaltschränken oder Maschinen, wo gerade Stecker Komponenten behindern würden. Vier Kontaktpositionen bieten Standard-Signal- und Niedrigleistungs-Datenverbindungen, während das robuste Gehäuse wiederholte Steckzyklen und zuverlässigen Kontakthalt unterstützt. Die kompakten Abmessungen tragen zu einer ordentlichen Verkabelung bei und verringern die Wahrscheinlichkeit von Kabelkonflikten mit nahegelegenen Teilen.

Geeignet für

• Industrielle Sensoren und Messwandler
• Aktoren und Ventilsteuerungen
• Maschinensteuertafeln und I/O-Module
• Automatisierungsverkabelung in engen oder beengten Montageorten

Technische Spezifikationen

• Steckerformat: M12, 4 Kontakte (4‑polig)
• Montageausrichtung: Winkelgehäuse (rechtwinklig) für verbesserte Kabelführung
• Verwendungszweck: Signal- und Niedrigleistungs-Datenübertragung
• Kontaktanordnung: 4 Kontaktpositionen, geeignet für typische Sensor-/Aktorverdrahtung
• Mechanische Haltbarkeit: ausgelegt für wiederholte Steck- und Trennzyklen (Industriestandard)
• GehäVerwendung: kompaktes Design, geeignet für enge Installationsräume

Verwendung

Bereiten Sie das Kabel vor, indem Sie den Außenmantel abisolieren, um die einzelnen Leiter freizulegen, und schließen Sie diese gemäß dem Geräte-Schaltplan an. Führen Sie die Leiter entsprechend der korrekten Pinbelegung in die Steckkontakte ein und sichern Sie die Kontakte gemäß der Montageanleitung des Steckers. Montieren Sie den Winkelstecker am Gerät oder an der Schalttafel, ziehen Sie den Verriegelungsmechanismus auf das angegebene Drehmoment an (falls angegeben) und überprüfen Sie Durchgängigkeit sowie korrekte Signalführung, bevor Sie das System in Betrieb nehmen.

Empfehlungen

Verwenden Sie den M12-Winkelstecker dort, wo Kabelabgangsrichtung und Platzbeschränkungen eine Winkel-Lösung erfordern. Kontrollieren Sie die Kompatibilität mit passenden Buchsen und befolgen Sie die branchenüblichen Best Practices für Kabelschirmung und Erdung, um die Signalintegrität in elektrisch gestörten Umgebungen zu gewährleisten.
