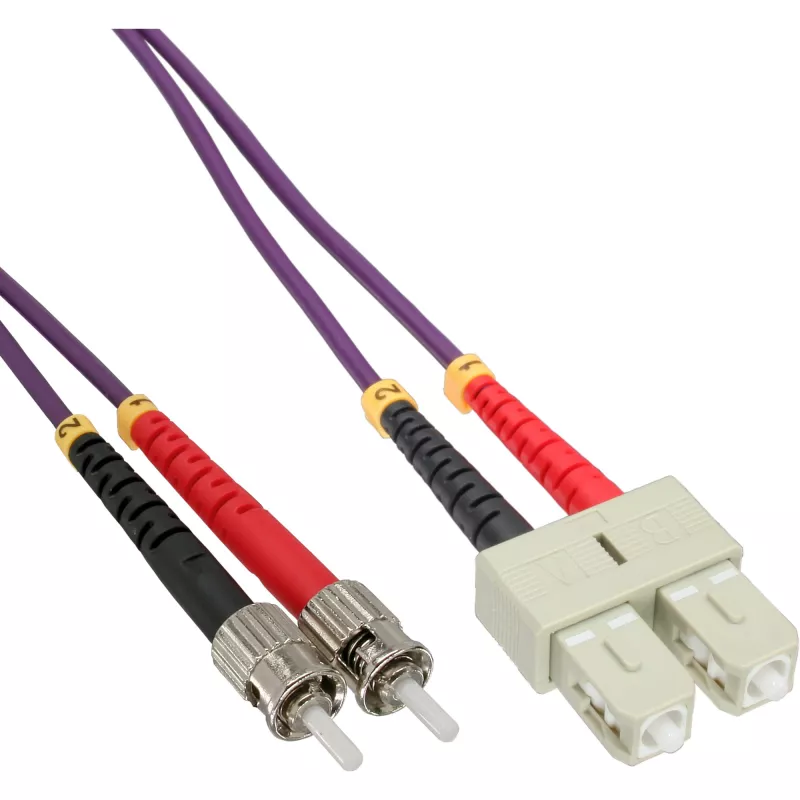

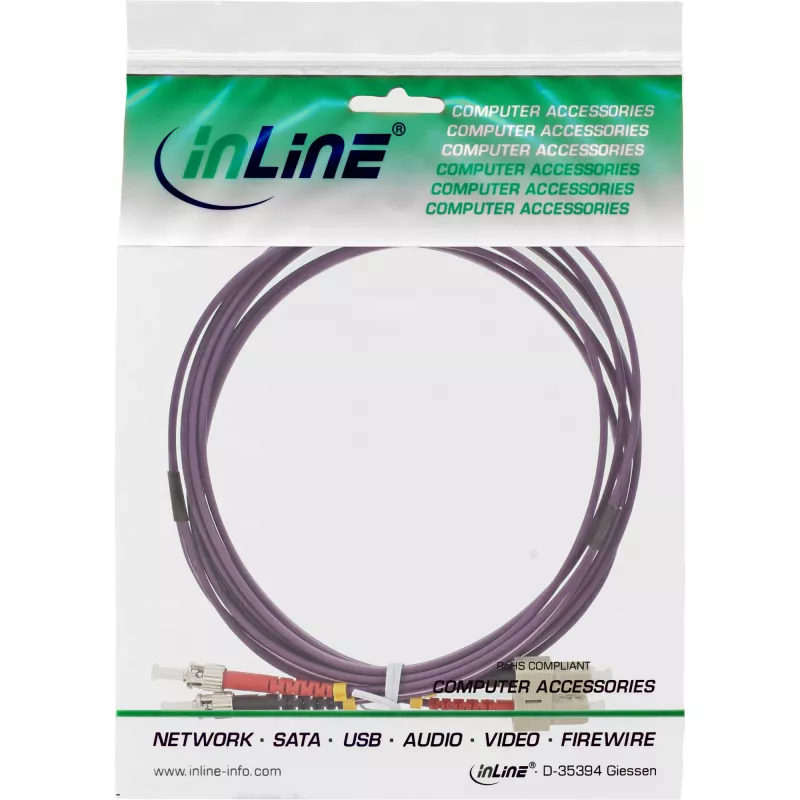

LWL-Duplexkabel SC/ST InLine 82502P 50/125µm OM4 2m

Das InLine LWL-Duplexkabel SC/ST 50/125µm OM4 2m ist ein Multimode-Glasfaser-Patchkabel, das für Netzwerkumgebungen mit hoher Bandbreite entwickelt wurde. Es verfügt über einen Kerndurchmesser von 50 µm und die OM4-Klassifizierung, um im Vergleich zu niedrigeren OM-Klassen höhere Datenraten und größere Reichweiten zu unterstützen. Das Kabel verwendet SC- und ST-Stecker in einer Duplex-Konfiguration, um gleichzeitige Sende- und Empfangskanäle für Vollduplex-Verbindungen in Rechenzentren, Serverräumen und Campus-Backbones zu ermöglichen.

Vorteile

Die OM4-Multimode-Faser bietet eine verbesserte Modenbandbreite für 10G- und 40G-Anwendungen, während die 50/125µm-Kern/Mantel-Geometrie Kompatibilität mit gängigen Multimode-Transceivern gewährleistet. Der SC-Stecker bietet eine einfach zu bedienende Push-Pull-Schnittstelle, und der ST-Stecker verfügt über eine Bajonettkupplung für sichere Verbindungen. Eine Länge von 2 Metern bietet ein ausgewogenes Verhältnis zwischen Flexibilität und handhabbarer Kabelführung in Racks und Patchpanels. Die Duplex-Konstruktion stellt die korrekte Polarität sicher und vereinfacht die Installation für gepaarte Glasfaserverbindungen.

Geeignet für

• Rechenzentrumsverbindungen und Server-zu-Switch-Verbindungen
• Campus- und Unternehmens-Backbone-Glasfaserverbindungen
• Glasfaser-Patchpanels und optische Verteilergestelle
• Multimode-Übertragung über kurze bis mittlere Entfernungen (10G/40G)

Wichtige Spezifikationen

• Fasertyp: Multimode OM4
• Kern-/Manteldurchmesser: 50/125 µm
• Konfiguration: Duplex (zwei Fasern)
• Stecker A: SC (Ferrule im Singlemode-Stil, Multimode-Politur)
• Stecker B: ST (Bajonettverriegelung)
• Länge: 2 m
• Typische Anwendungen: 10G- und 40G-Multimode-Verbindungen, Patchung

Verwendung

Verlegen Sie das Duplexkabel zwischen Geräteanschlüssen oder Patchpanel-Anschlüssen und stellen Sie sicher, dass die Biegeradien nicht überschritten werden und die Stecker sauber bleiben. Stecken Sie den SC-Stecker mit einem geraden Schub ein, bis er einrastet, und setzen Sie den ST-Stecker mit Ausrichtung ein, gefolgt von einer Vierteldrehung, um den Bajonettverschluss zu aktivieren. Überprüfen Sie die Polarität und den Verbindungsstatus an den angeschlossenen Transceivern oder Switches und verwenden Sie Staubschutzkappen, wenn die Anschlüsse nicht verwendet werden, um Verschmutzung zu vermeiden. Fassen Sie die Faser nur am Steckergehäuse an und ziehen Sie nicht am Kabelmantel in der Nähe des Steckerendes.

Empfehlungen

Überprüfen und reinigen Sie bei Bedarf die Steckerendflächen vor dem Zusammenstecken mit geeigneten Glasfaser-Reinigungswerkzeugen. Halten Sie den für Multimode-Fasern angegebenen Mindestbiegeradius ein, um eine erhöhte Dämpfung zu vermeiden. Messen Sie bei kritischen Verbindungen nach der Installation die Einfügedämpfung und die Rückflussdämpfung und dokumentieren Sie die Port-Zuordnungen, um die korrekte Duplex-Ausrichtung sicherzustellen.
