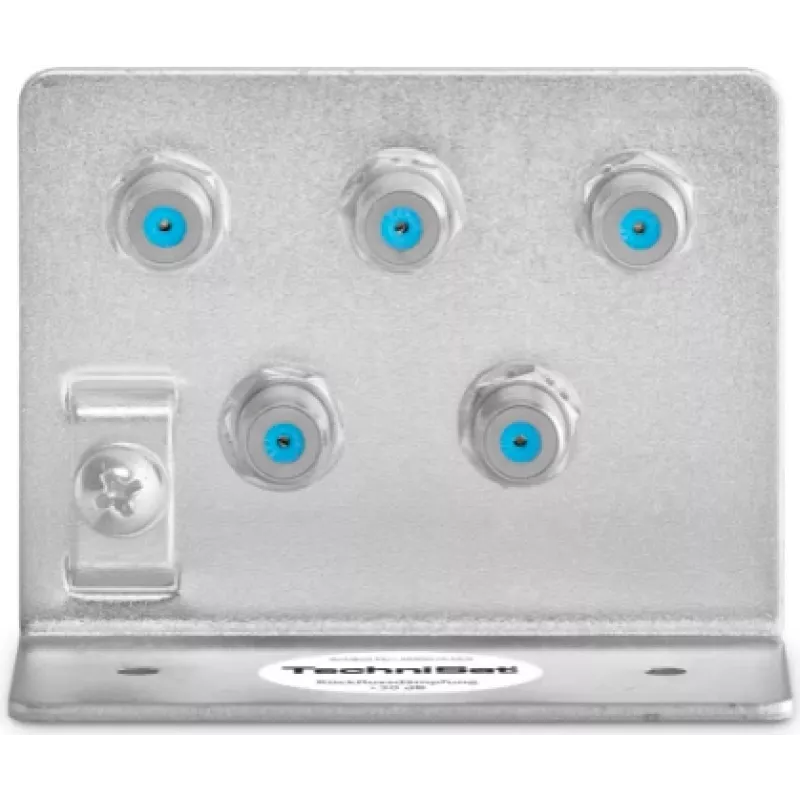

Erdungsschiene TechniSat 0000/5765

Die TechniSat 0000/5765 Erdungsschiene bietet einen zuverlässigen Anschlusspunkt für den Potenzialausgleich von ankommenden und abgehenden Antennenkabeln sowie zusätzlichen Komponenten einer Satellitenschüssel oder einer kleinen Kopfstation. Kompakt und grau, misst das Zubehör 78 mm × 60 mm × 40 mm und wird in einem Karton mit den Maßen 240 mm × 62 mm × 275 mm geliefert. Es dient zur Verbesserung der Sicherheit in SAT-Antennenanlagen durch eine sichere Erdungsklemme.

Vorteile

Die Erdungsschiene verfügt über hochwertige F-Doppelbuchsen mit einer hervorragenden Schirmdämpfung von mehr als 30 dB und einer doppelt belegbaren Erdungsklemme, die Erdungsleiter bis 25 mm² aufnimmt. Ihre kompakten Abmessungen und die neutrale graue Farbe ermöglichen eine unauffällige Installation in Geräteschränken oder kleinen Kopfstationen. Die Einheit ist kompatibel mit TechniSat F-Kompressions- und F-Self-Install™-Steckern für eine sichere Koaxialkabelverbindung.

Geeignet für

• Potenzialausgleich von ankommenden und abgehenden Satellitenantennenkabeln
• Erdung zusätzlicher Komponenten von Satellitenschüsseln
• Kleine Kopfstellen und Verteilersysteme in Wohn- oder Gewerbeinstallationen

Technische Daten

• Marke: TECHNISAT
• Modell / MPN: 0000/5765
• EAN: 4019588057654
• Abmessungen (B × T × H): 78 mm × 60 mm × 40 mm
• Verpackungsabmessungen: 240 mm × 62 mm × 275 mm
• Gewicht: 0,16 kg
• Produktfarbe: Grau
• F-Buchsen-Dämpfung: > 30 dB
• Erdungsklemme: doppelt belegbar, bis 25 mm²

Verwendung

Montieren Sie die Erdungsschiene an einem geeigneten Ort in der Nähe der Antennenverteilung oder Kopfstation. Verbinden Sie ankommende und abgehende Koaxialkabel mit den F-Doppelbuchsen unter Verwendung von TechniSat F-Kompressionssteckern oder F-Self-Install™-Steckern für optimalen Kontakt. Befestigen Sie den Erdungsleiter an der doppelt belegbaren Erdungsklemme und achten Sie darauf, dass der Leiterquerschnitt 25 mm² nicht überschreitet. Überprüfen Sie alle Verbindungen und stellen Sie sicher, dass der Erdungsleiter gemäß den örtlichen Vorschriften zur Haupterde des Gebäudes geführt wird.

Empfehlungen

Für zuverlässige Leistung und Sicherheit verwenden Sie kompatible TechniSat F-Kompressions- oder F-Self-Install™-Stecker und befolgen Sie die örtlichen elektrischen Vorschriften, wenn Sie die TechniSat 0000/5765 Erdungsschiene mit der Gebäudeerde verbinden.
