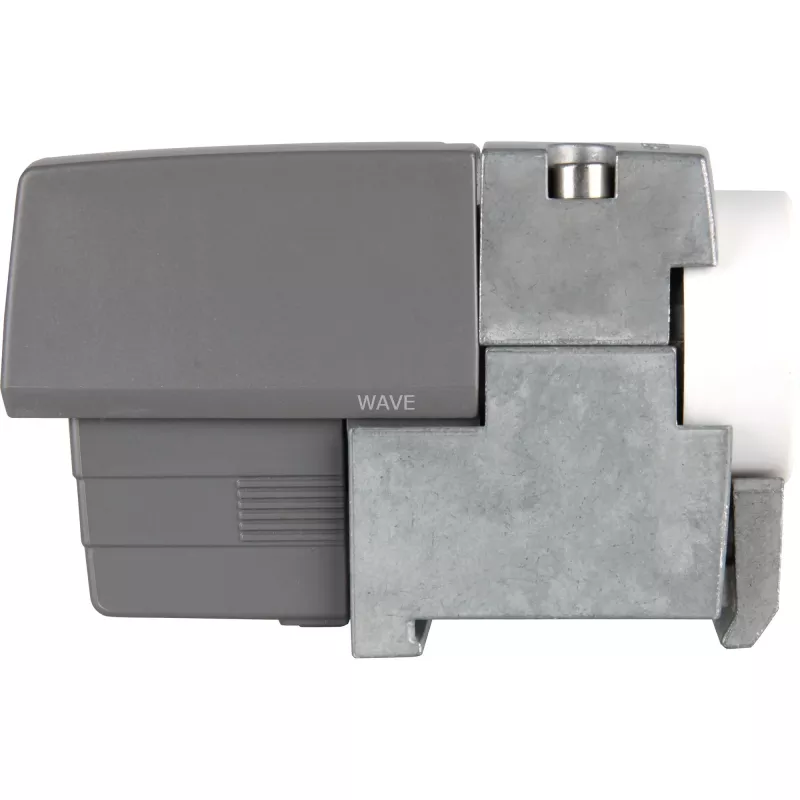

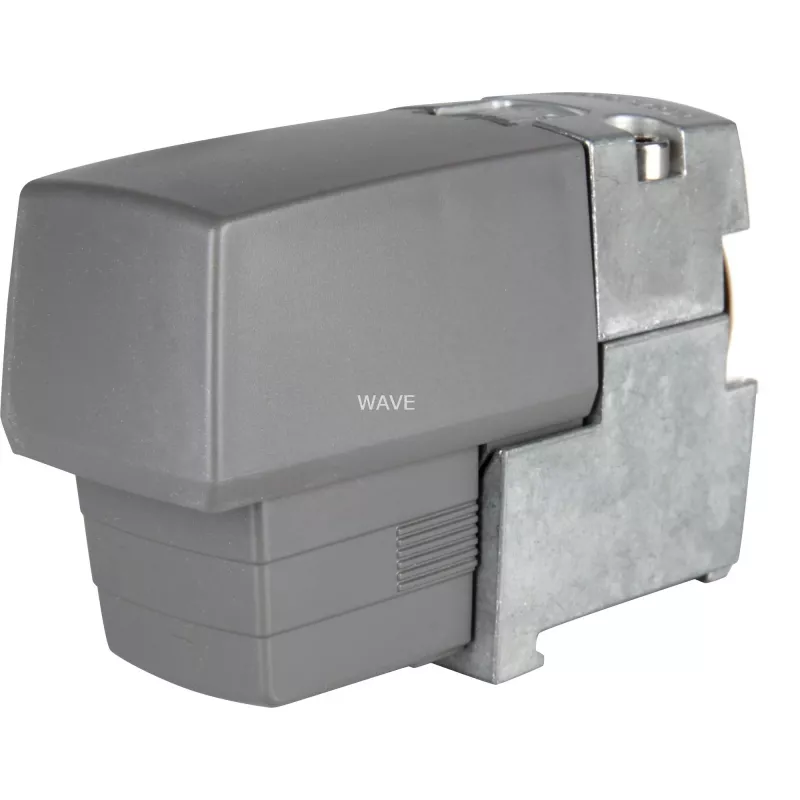

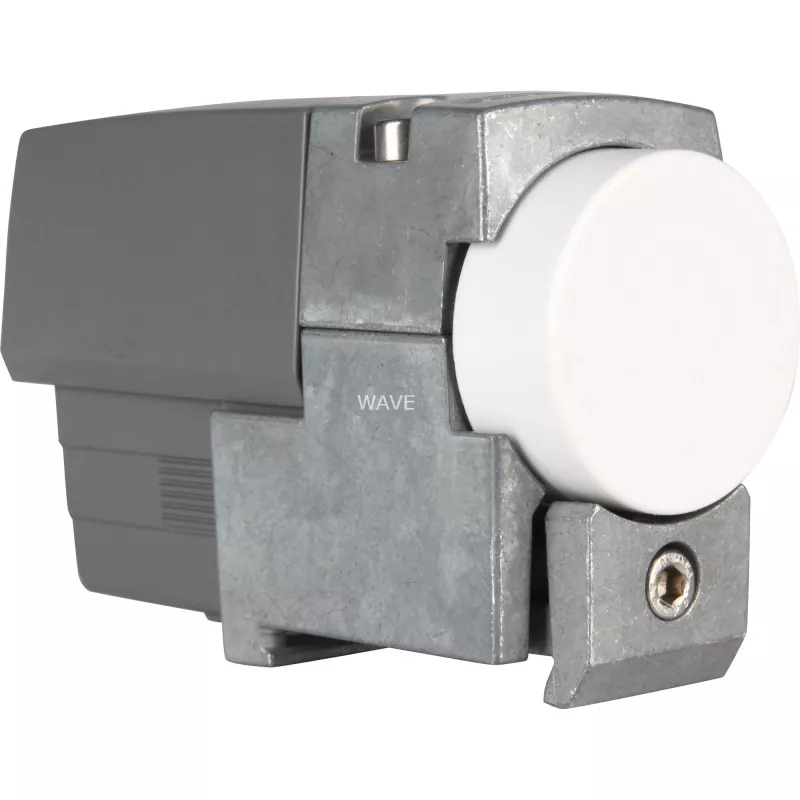

LNB Kathrein UAS 571 Grau

Der Kathrein UAS 571 Grau LNB ist ein universeller Single-Feed-Konverter, der für den Satellitenempfang entwickelt wurde. Er deckt den Frequenzbereich von 10,70–12,75 GHz ab und bietet einen einzigen schaltbaren Ausgang für den Anschluss an handelsübliche Receiver. Das kompakte Gehäuse (112 x 72 x 44 mm) und das geringe Gewicht (360 g) machen ihn geeignet für Standard-Satellitenschüsselinstallationen, bei denen ein zuverlässiger Single-Output-LNB benötigt wird.

Vorteile

Dieser LNB unterstützt das universelle rauscharme Frequenzband von 10,70–12,75 GHz und bietet einen schaltbaren Ausgang mit 14/18 V und 0/22 kHz-Signalisierung für die Umschaltung zwischen vertikaler/horizontaler Polarisation und den Frequenzbändern. Er ist multifeed-kompatibel, hat eine geringe Stromaufnahme (ca. 80 mA) und verwendet einen Standard-F/75-Anschluss für eine einfache Installation und Kompatibilität mit üblichen Koaxialkabeln und Satellitenreceivern.

Geeignet für

• Heim-Satelliteninstallationen mit einem Receiver
• Kleine Haushaltsantennen, die einen kompakten LNB benötigen
• Setups, die Multifeed-Kompatibilität für zukünftige Erweiterungen erfordern

Technische Daten

• Frequenzbereich: 10,70–12,75 GHz
• Ausgänge: 1 schaltbarer Ausgang (14/18 V, 0/22 kHz)
• Stromaufnahme: 80 mA
• Anschluss: F/75 (einzeln)
• Abmessungen: 112 x 72 x 44 mm
• Gewicht: 360 g
• Marke: Kathrein; MPN: 20110017; EAN: 4021121468834

Verwendung

Montieren Sie den Kathrein UAS 571 am Feed-Arm einer kompatiblen Satellitenschüssel, sodass der LNB zum Schüsselreflektor zeigt. Verbinden Sie den F/75-Ausgang des LNBs über ein Koaxialkabel mit dem passenden F-Stecker mit dem Receiver. Die Stromversorgung und die Umschaltung zwischen Polarisationen und Bändern erfolgen durch den Receiver über das Koaxialkabel mit 14/18 V und 0/22 kHz-Signalen. Justieren Sie die Antennenausrichtung, während Sie die Signalqualität am Receiver überwachen, um einen optimalen Empfang zu erzielen.

Empfehlungen

Verwenden Sie wetterfeste Koaxialanschlüsse und stellen Sie sicher, dass der LNB sicher befestigt ist, um Fehlausrichtungen zu vermeiden. Für Installationen mit mehreren Receivern sollten Sie einen Multischalter oder einen anderen Multi-Output-LNB in Betracht ziehen; der UAS 571 ist hauptsächlich für Einzel-Receiver-Setups vorgesehen.
