LevelOne RJ45 auf SC Gigabit Medienkonverter, Multimode-Faser, 550 m

Der LEVELONE GVT-2001 MMF SC Medienkonverter wandelt Netzwerksignale zwischen Kupfer-Ethernet und Multimode-Glasfasernetzen um. Er bietet einen 10/100/1000Base-T RJ-45-Port und einen SC-Glasfaserport, unterstützt Auto-Negotiation für 10Base-T, 100Base-TX und 1000Base-T und verlängert eine Multimode-Glasfaserstrecke auf bis zu 550 m. Der kompakte schwarze Konverter verfügt über LED-Anzeigen für Aktivität, Verbindung und Stromversorgung und akzeptiert eine Eingangsspannung im Bereich von 5–12 V.

Vorteile

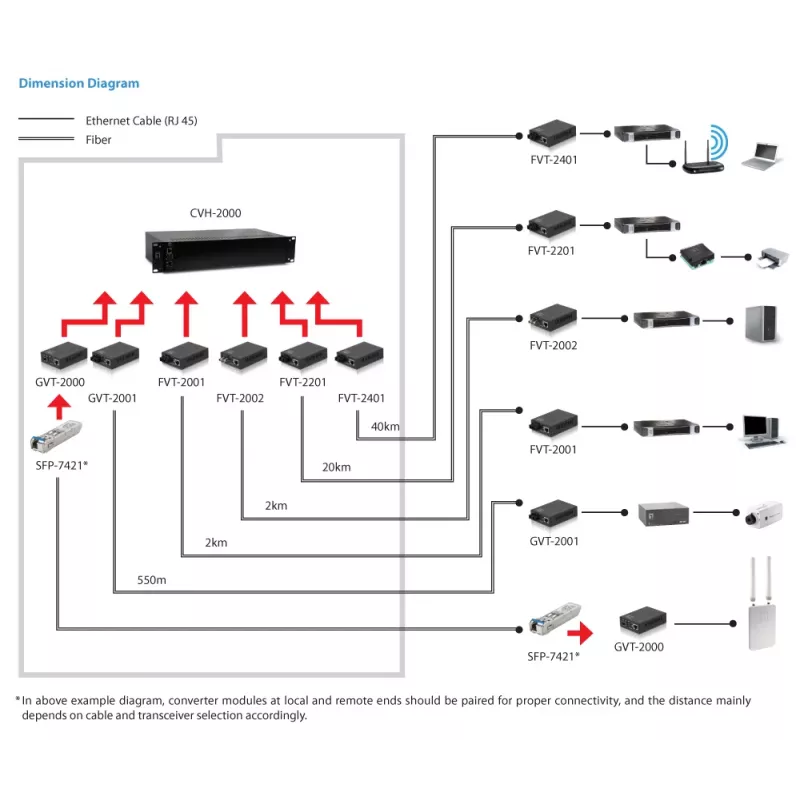

Der Medienkonverter unterstützt sowohl Vollduplex- als auch Halbduplex-Betrieb und bietet automatische Geschwindigkeitserkennung für eine nahtlose Integration in bestehende Ethernet-Switches. Integrierte DIP-Schalter ermöglichen die schnelle Konfiguration von Smart-LFP-Modi (Link Fault Pass-through) zur Überwachung von Glasfaser- und Kupferverbindungen auf Signalverlust sowie zur Auswahl von Cut-Through- oder Smart-Pass-Through-Verhalten. Das Gerät arbeitet über einen weiten Temperaturbereich und kann als eigenständiges Gerät oder als Einschubmodul in einem CHV-2000 19"-Konverter-Rack für bis zu 14 Einheiten verwendet werden.

Geeignet für (Aufgaben / Anwendungsfälle)

• Erweiterung von Ethernet-Netzwerken über Multimode-Glasfaser bis zu 550 m
• Anschluss von kupferbasierten Switches und Geräten an SC-Glasfaser-Infrastruktur
• Kleine Serverräume oder Verteilerräume mit eigenständigen Konvertern oder 19"-Rack-Modulen
• Umgebungen, die eine Link-Fehlerüberwachung zwischen Kupfer- und Glasfaserstrecken erfordern

Wichtige Spezifikationen

• Hersteller: LEVELONE, Modell: GVT-2001
• Ethernet-Port: 1 × RJ-45 (10/100/1000Base-T)
• Glasfaser-Port: 1 × SC (Multimode)
• Maximale Datenübertragungsrate: 1000 Mbit/s
• Maximale Übertragungsdistanz (Multimode): 550 m
• Wellenlänge (typisch für MMF): 850 nm
• Anzeigen: Aktivität, Verbindung, Stromversorgung LEDs
• Stromversorgung: 5–12 V
• Betriebstemperatur: -10 °C bis 55 °C
• Farbe: Schwarz; Gewicht: 0,42 kg

Verwendung

Schließen Sie das RJ-45-Kupferkabel an den 10/100/1000Base-T-Port und die SC-Multimode-Glasfaser an den SC-Port an. Stellen Sie sicher, dass das Gerät die richtige Stromversorgung (5–12 V) erhält, und überprüfen Sie die LED-Anzeigen für Verbindung und Aktivität. Konfigurieren Sie die DIP-Schalter, um den gewünschten LFP- und Pass-Through-Modus entsprechend den Systemanforderungen auszuwählen. Für die Rack-Installation schieben Sie das Gerät in einen verfügbaren Steckplatz des CHV-2000 19"-Konverter-Racks und sichern Sie es gemäß den Anweisungen des Racks.

Empfehlungen

Verwenden Sie hochwertige Multimode-Glasfaserkabel (MMF) und passen Sie die Transceiver-Typen und Wellenlängen an die angeschlossenen Geräte an. Platzieren Sie den Konverter an einem belüfteten Ort innerhalb des angegebenen Betriebstemperaturbereichs und überprüfen Sie regelmäßig die Link-LEDs und DIP-Schalter-Einstellungen bei der Diagnose von Verbindungsproblemen.
