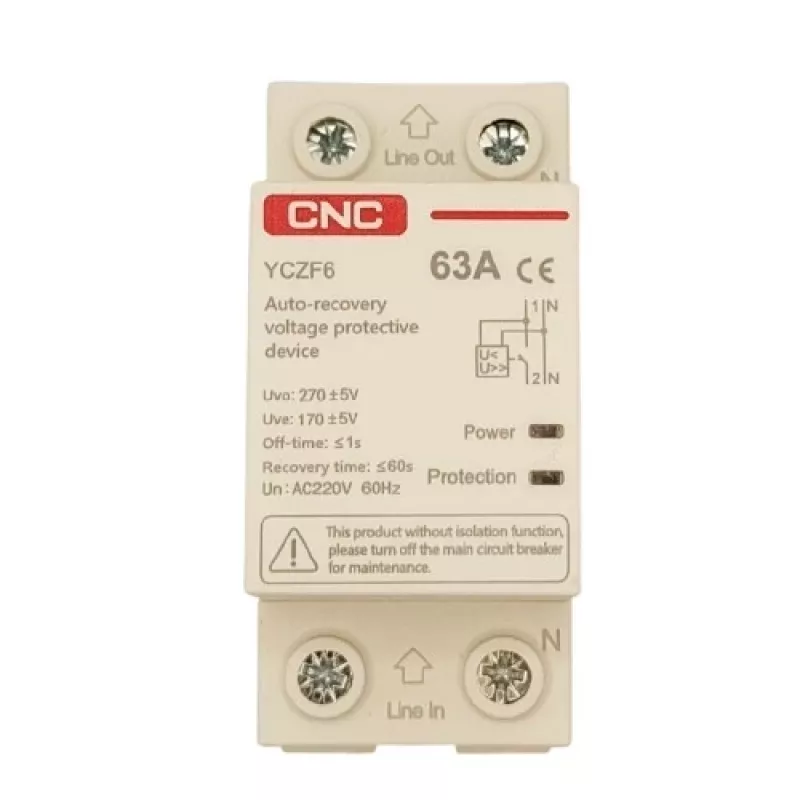

Leitungsschutzschalter mit Selbstwiederherstellungsschutz CNC EL240302 1P+N 63A 230V

Der CNC EL240302 ist ein 1P+N Über- und Unterspannungsschutz mit automatischer Selbstwiederherstellung, ausgelegt für AC 230V und einen maximalen Betriebsstrom von 63A. Das Gerät ist für die Montage auf einer 35 mm DIN-Schiene vorgesehen und schützt einphasige Haushalts- oder leichte Gewerbestromkreise, indem es die Stromversorgung unterbricht, wenn die Spannung voreingestellte Schwellenwerte überschreitet, und die Versorgung automatisch wiederherstellt, sobald die Spannung wieder den Normalbereich erreicht. Das kompakte weiße Gehäuse verfügt über LED-Anzeigen für den Betriebs- und Schutzstatus und eignet sich für den Einsatz in Verteilerkästen und anderen Verteilungsleitungen, die einen Spannungsschutz benötigen.

Vorteile

Der Schutzschalter bietet kombinierten Über- und Unterspannungsschutz mit automatischer Wiederherstellung, wodurch manuelle Eingriffe nach vorübergehenden Fehlern reduziert werden. Sein kompaktes Design für die DIN-Schienen-Montage ermöglicht eine einfache Installation in Standardverteilern, und die LED-Anzeigen zeigen deutlich den Betriebs- und Schutzzustand an. Das Gerät hat einen niedrigen Stromverbrauch und eine lange elektrische Lebensdauer für einen zuverlässigen Dauerbetrieb.

Geeignet für

• Einphasige elektrische Hausinstallationen (230V)
• Leichte Gewerbestromkreise, die einen Spannungsschutz benötigen
• Einbau in Sicherungs- und Verteilerkästen auf einer 35 mm DIN-Schiene

Technische Daten

• Nennspannung: AC 230V
• Nennstrom: 63 A
• Pole: 1P+N
• Frequenz: 50/60 Hz
• Überspannungsabschaltung: AC 270V ±5V
• Unterspannungsabschaltung: AC 170V ±5V
• Überspannungswiederherstellung: AC 255V ±5V
• Unterspannungswiederherstellung: AC 185V ±5V
• Ansprechzeit: ≤ 1 s
• Wiederherstellungszeit: ≤ 60 s
• Leistungsaufnahme: < 2 W
• Elektrische Lebensdauer: > 50.000 Schaltspiele
• Montage: 35 mm DIN-Schiene
• Betriebstemperatur: -35°C bis +70°C
• Abmessungen: 36,5 × 78,7 × 66,5 mm
• Farbe: weiß

Verwendung

Montieren Sie den CNC EL240302 auf einer 35 mm DIN-Standardschiene im Verteilerkasten, wobei die Neigung der Einbaufläche 5° nicht überschreiten darf. Schließen Sie die Phasen- und Neutralleiter gemäß den örtlichen Verdrahtungsvorschriften und den Produktkennzeichnungen an. Wenn die Stromkreisspannung die Geräteschwellenwerte überschreitet, wird der Stromkreis automatisch unterbrochen; sobald die Spannung wieder im Wiederherstellungsbereich liegt, stellt der Schutzschalter die Versorgung automatisch wieder her. Beachten Sie die korrekten Anzugsdrehmomente für die Klemmen und stellen Sie sicher, dass das Gerät in einem trockenen, belüfteten Gehäuse installiert wird.

Empfehlungen

Verwenden Sie dieses Gerät in einphasigen 230V-Stromkreisen mit einem maximalen Dauerstrom von nicht mehr als 63A. Installieren Sie es nicht in Umgebungen, in denen die relative Luftfeuchtigkeit bei 40°C 50% übersteigt oder die Einbaufläche um mehr als 5° geneigt ist. Für dauerhafte Sicherheit und Konformität befolgen Sie die örtlichen Elektrovorschriften und lassen Sie die Installation von einer qualifizierten Elektrofachkraft durchführen oder überprüfen.
