Leitungsschutzschalter HiSmart NV821679 4-polig 63 A 1000 V DC

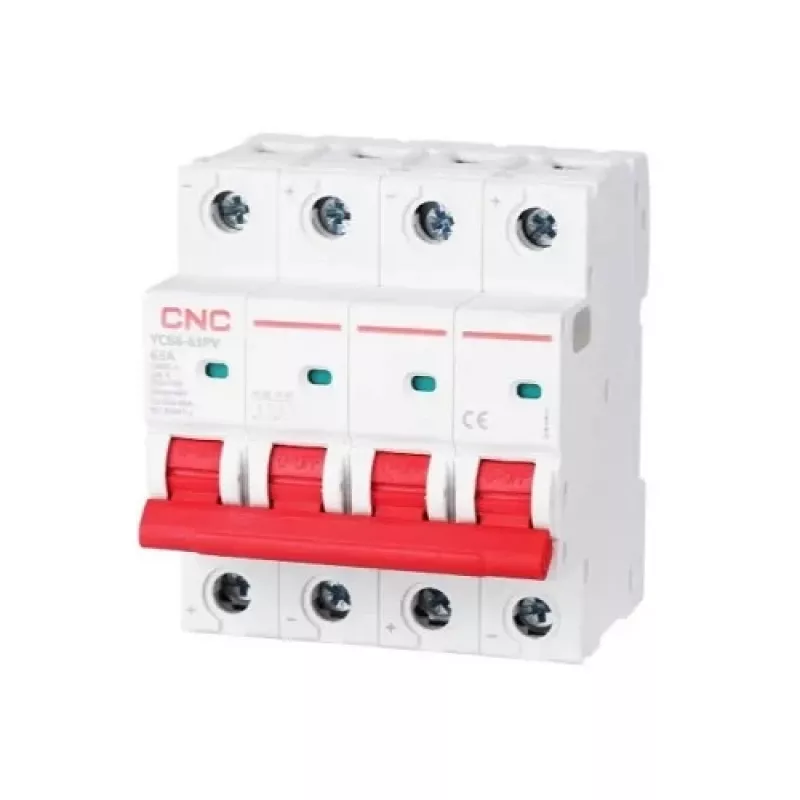

HiSmart NV821679 ist ein 4-poliger DC-Leitungsschutzschalter, ausgelegt für 63 A und bis zu 1000 V DC. Konzipiert für Schutz und Schaltung in Gleichstromanlagen unterbricht er Überlast- und Kurzschlussfehler in Photovoltaikanlagen, Batteriesystemen und anderen DC-Anwendungen. Das Gerät besitzt ein kompaktes modulares Gehäuse zur einfachen Montage auf einer 35-mm-DIN-Schiene und verfügt über eine sichtbare Schaltstellungsanzeige für schnelle Statuskontrollen.

Vorteile

Der Schutzschalter bietet eine hohe Bemessungsspannung von bis zu 1000 V DC und ein ultimatives Schaltvermögen von 6 kA, was eine zuverlässige Unterbrechung von Kurzschlussströmen gewährleistet. Sein thermomagnetischer Auslösemechanismus kombiniert Überlast- und Kurzschlussschutz. Modulare Bauweise und Standard-DIN-Schienenmontage vereinfachen die Integration in bestehende Schaltschränke. Das Produkt erfüllt die Anforderungen der IEC/EN 60947-2 und entspricht der EU-RoHS-Richtlinie.

Geeignet für

• Photovoltaik(PV)-Anlagen und Solarstromsysteme
• Batterie-Energiespeichersysteme
• Industrielle DC-Verteilungs- und Steuerschränke
• Kommerzielle und private DC-Installationen
• Telekommunikations-DC-Stromversorgungen

Technische Daten

• Polzahl: 4
• Bemessungsstrom (In): 63 A
• Bemessungsbetriebsspannung (Ue): DC 1000 V
• Isolationsspannung (Ui): 1200 V
• Ultimatives Schaltvermögen (Icu): 6000 A
• Bemessungsstoßspannungsfestigkeit (Uimp): 4000 V
• Auslösecharakteristik: Thermomagnetisch
• Mechanische Lebensdauer: 20.000 Schaltspiele
• Elektrische Lebensdauer: 1.500 Schaltspiele
• Schutzart: IP20
• Leiterquerschnitt: 2,5–25 mm²
• Montage: 35 mm DIN-Schiene
• Betriebstemperatur: -35 °C bis +70 °C
• Lagertemperatur: -40 °C bis +85 °C
• Abmessungen: 71,2 × 82 × 78 mm
• Normen: IEC 60947-2 / EN 60947-2

Verwendung

Montieren Sie den HiSmart NV821679 auf einer 35-mm-DIN-Standardschiene und schließen Sie die DC-Leiter gemäß den gekennzeichneten Klemmen an, wobei Sie auf korrekte Polarität und festen Sitz innerhalb des angegebenen Leiterquerschnittsbereichs (2,5–25 mm²) achten. Stellen Sie sicher, dass die Systemspannung 1000 V DC nicht überschreitet, und befolgen Sie die geltenden Verdrahtungs- und Isolationsverfahren vor dem Einschalten. Verwenden Sie die sichtbare Schaltstellungsanzeige (rot = geschlossen, grün = offen), um den Schalterzustand bei Inbetriebnahme und Wartung zu überprüfen.

Empfehlungen

Für zuverlässigen Betrieb wählen Sie diesen Schutzschalter für DC-Stromkreise innerhalb der spezifizierten Nennwerte und Umgebungen. Installieren Sie ihn in trockenen, belüfteten Schaltanlagengehäusen, schützen Sie ihn vor unbefugtem Zugriff und führen Sie regelmäßige Inspektionen durch; ersetzen Sie das Gerät, wenn die Grenzen der mechanischen oder elektrischen Lebensdauer überschritten werden.
