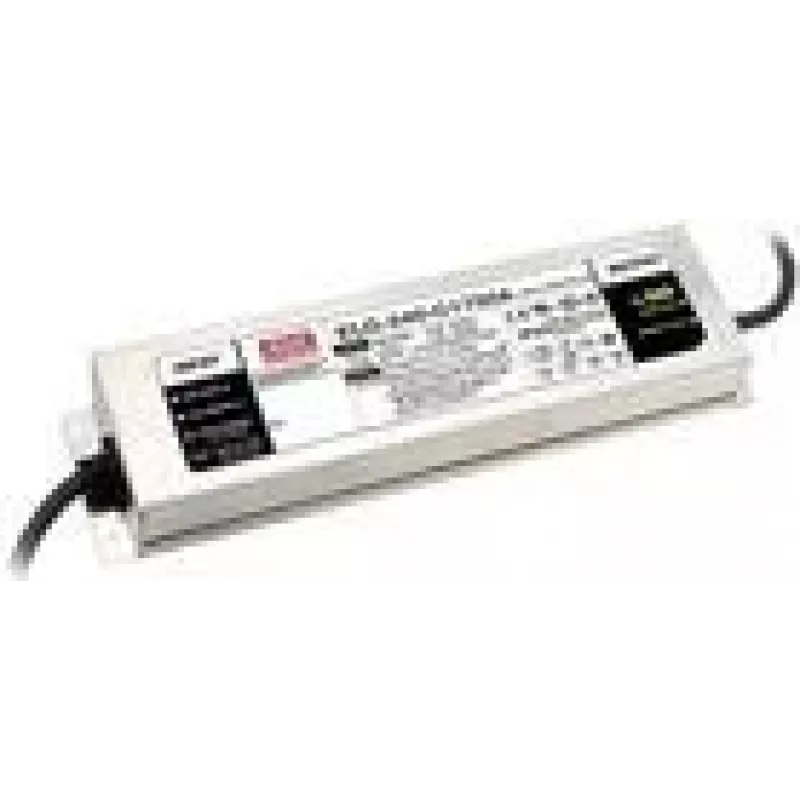

LED-Treiber MEAN WELL ELG-240-48-3Y 240W IP20 100-305V 5A 48V

Der MEAN WELL ELG-240-48-3Y ist ein LED-Treiber mit einem Ausgang, der bis zu 240 W bei einem festen Konstantstrom von 5 A und 48 VDC liefert. Konzipiert für Innenbeleuchtungsinstallationen, akzeptiert er einen AC-Eingangsspannungsbereich von 100–305 VAC und verfügt über eine Leistungsfaktorkorrektur (PFC). Das Gerät hat ein IP20-Gehäuse und einen dreiadrigen AC-Eingang, mit einem kabelgebundenen DC-Ausgang zum Anschluss von LED-Lasten. Die kompakten Abmessungen (71 mm × 244 mm × 37,5 mm) erleichtern die Integration in Leuchten und Schaltschränke.

Vorteile

Der ELG-240-48-3Y bietet einen stabilen 48-VDC-Ausgang mit einem festen Strom von 5 A und unterstützt den Konstantspannungs- plus Konstantstrombetrieb (CV+CC), der für viele LED-Anwendungen geeignet ist. Der weite Eingangsbereich (100–305 VAC) ermöglicht den Einsatz an unterschiedlichen Netzspannungen, während die eingebaute PFC die Netzqualität verbessert. Seine kompakte Bauform und der Kabelausgang vereinfachen die Installation in Innenbeleuchtungssystemen.

Geeignet für

• LED-Innenleuchten und -Panels
• Kommerzielle Beleuchtung und Einzelhandelsbeleuchtung
• Architektonische Akzentbeleuchtung
• LED-Nachrüstinstallationen, die eine 48-VDC-Versorgung benötigen

Wichtige Spezifikationen

• Marke: mean well
• Modell: ELG-240-48-3Y
• Ausgang: 48 VDC, 5 A (fester CC-Ausgang)
• Ausgangsleistung: 240 W
• Eingangsspannung: 100–305 VAC
• Eingang: 3-adriger AC
• PFC: Ja
• Schutzart: IP20 (Innenanwendung)
• Abmessungen (B×T×H): 71 × 244 × 37,5 mm
• Ausgangsanschluss: Kabel

Verwendung

Montieren Sie den ELG-240-48-3Y an einem trockenen Ort im Innenbereich und befestigen Sie ihn gemäß den Anforderungen der Leuchte oder des Schaltschranks. Schließen Sie die dreiadrige AC-Versorgung innerhalb des spezifizierten Bereichs von 100–305 VAC an die Eingangsklemmen an und beachten Sie die korrekte Polarität und Erdung. Verbinden Sie den DC-Kabelausgang mit dem LED-Array, das für 48 VDC ausgelegt ist, und stellen Sie sicher, dass der Laststrom 5 A nicht überschreitet. Schalten Sie das Gerät ein und überprüfen Sie die stabile Ausgangsspannung sowie den ordnungsgemäßen LED-Betrieb.

Empfehlungen

Installieren Sie den Treiber in einer gut belüfteten Innenumgebung, fern von Feuchtigkeit. Stellen Sie sicher, dass die LED-Last den Nennwerten von 48 VDC / 5 A entspricht, und beachten Sie die örtlichen elektrischen Vorschriften bei der Verdrahtung des dreiadrigen AC-Eingangs und des Schutzleiteranschlusses.
