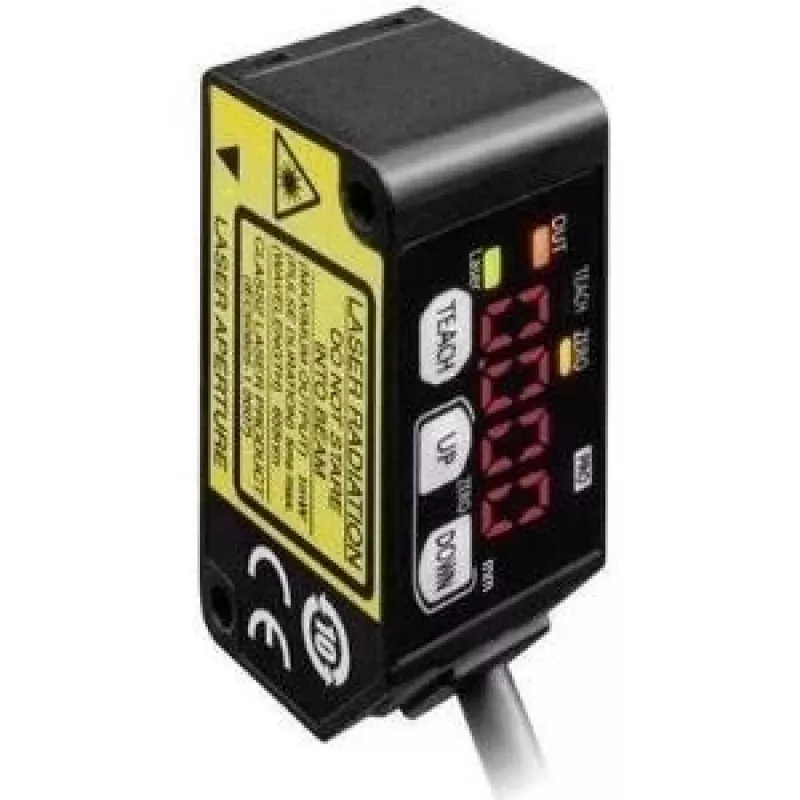

Laser-Abstandssensor Panasonic HG-C1030 24 V DC, max. Reichweite 30 mm

Der Panasonic HG-C1030 ist ein kompakter Laser-Abstandssensor für Kurzstreckenmessung und Anwesenheitserkennung in der Industrieautomation. Mit 24 V DC betrieben, liefert er berührungslose Abstandswerte mit einer maximalen Freifeldreichweite von 30 mm und eignet sich daher für enge Einbausituationen wie Teilepositionierung, Inspektion kleiner Objekte und automatisierte Montageüberprüfung.

Vorteile

Der Sensor liefert präzise, wiederholbare Abstandsdaten ohne physischen Kontakt, wodurch Verschleiß reduziert und mechanische Ausrichtung überflüssig wird. Seine kompakte Bauform und der 24-V-DC-Betrieb vereinfachen die Integration in bestehende Steuerungssysteme. Schnelles Ansprechverhalten und stabile Ausgabe unterstützen automatisierte Positionsregelung und Qualitätskontrollen in Prozessen mit hohem Durchsatz.

Geeignet für

• Kurzstrecken-Positionserkennung und Mikropositionierungsaufgaben
• Anwesenheitserkennung kleiner Teile auf Förderbändern oder Vorrichtungen
• Berührungslose Dicken- oder Spaltmessungen innerhalb des 30-mm-Bereichs
• Rückmeldung für Pick-and-Place-Systeme und Montageüberprüfung

Wann es möglicherweise nicht geeignet ist

Dieser Sensor ist für sehr kurze Messabstände (maximal 30 mm Freifeld) vorgesehen. Er eignet sich nicht für mittel- oder langstreckige Abstandsmessungen oder Anwendungen, die eine breitflächige Abtastung erfordern. Oberflächen mit extremer Reflektivität oder sehr feine bzw. transparente Materialien erfordern möglicherweise Tests, um eine zuverlässige Erkennung sicherzustellen.

Wichtige Spezifikationen

• Messprinzip: Laser-Abstandsmessung
• Versorgungsspannung: 24 V DC
• Maximale Freifeldreichweite: 30 mm
• Ausgangstyp: präzise berührungslose Abstandsausgabe, geeignet für Automatisierungssysteme
• Typische Anwendungen: Kurzstrecken-Positionierung, Anwesenheitserkennung, Qualitätsprüfung

Anwendung

Installieren Sie den HG-C1030 so, dass seine optische Achse innerhalb des angegebenen 30-mm-Bereichs auf das Ziel gerichtet ist, und sichern Sie ihn mechanisch, um Bewegungen zu verhindern. Schließen Sie die 24-V-DC-Versorgung und die Sensorausgänge gemäß den Verdrahtungskonventionen Ihrer Automatisierungsplattform an das Steuerungssystem an. Nutzen Sie den Sensorausgang, um Abstands- oder Anwesenheitsinformationen in die SPS-Logik oder Bewegungssteuerungen einzuspeisen. Führen Sie eine Erstkalibrierung und Feinabstimmung an repräsentativen Teilen durch und passen Sie den Montageabstand an, um Signalstabilität und Wiederholgenauigkeit zu optimieren.

Was vor dem Kauf zu beachten ist

• Erforderlicher Messbereich – stellen Sie sicher, dass sich die Ziele innerhalb von 30 mm vor der Sensorfläche befinden.
• Oberflächenbeschaffenheit des Ziels – sehr glänzende, stark absorbierende oder transparente Materialien können die Messwerte beeinflussen.
• Integrationsanforderungen – prüfen Sie die Kompatibilität mit Ihrer 24-V-DC-Versorgung und den Steuerungsschnittstellen.

Empfehlungen

Für zuverlässige Ergebnisse montieren Sie den Sensor auf einer stabilen Halterung mit kontrollierter Umgebungsbeleuchtung und testen Sie ihn mit tatsächlichen Produktionsteilen. Planen Sie innerhalb des 30-mm-Bereichs einen kleinen Spielraum für Montagetoleranzen ein und überprüfen Sie das Ausgangsverhalten beim Einschalten sowie unter den erwarteten Prozessbedingungen.
