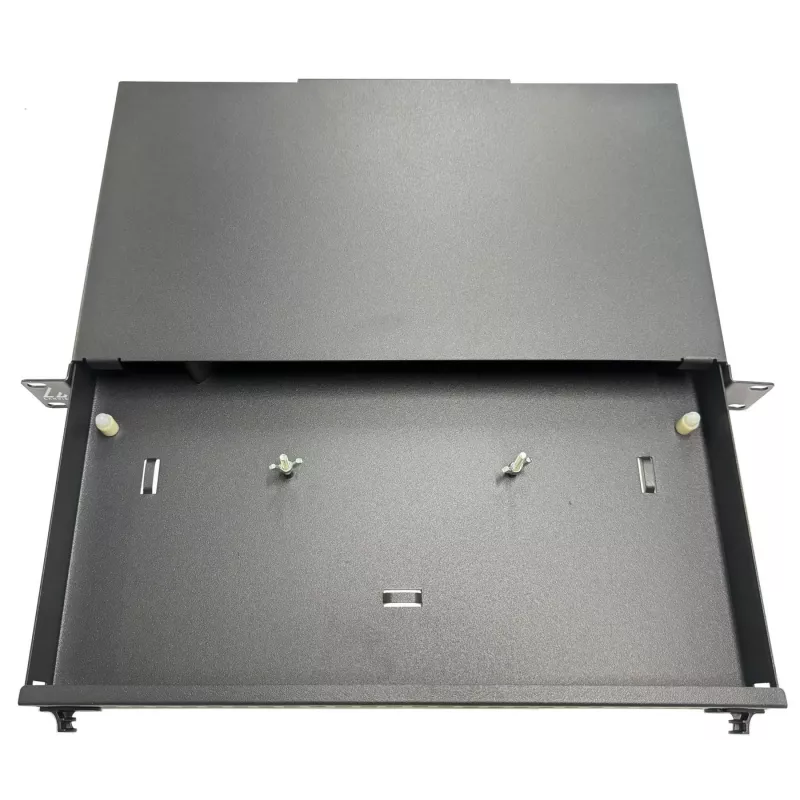

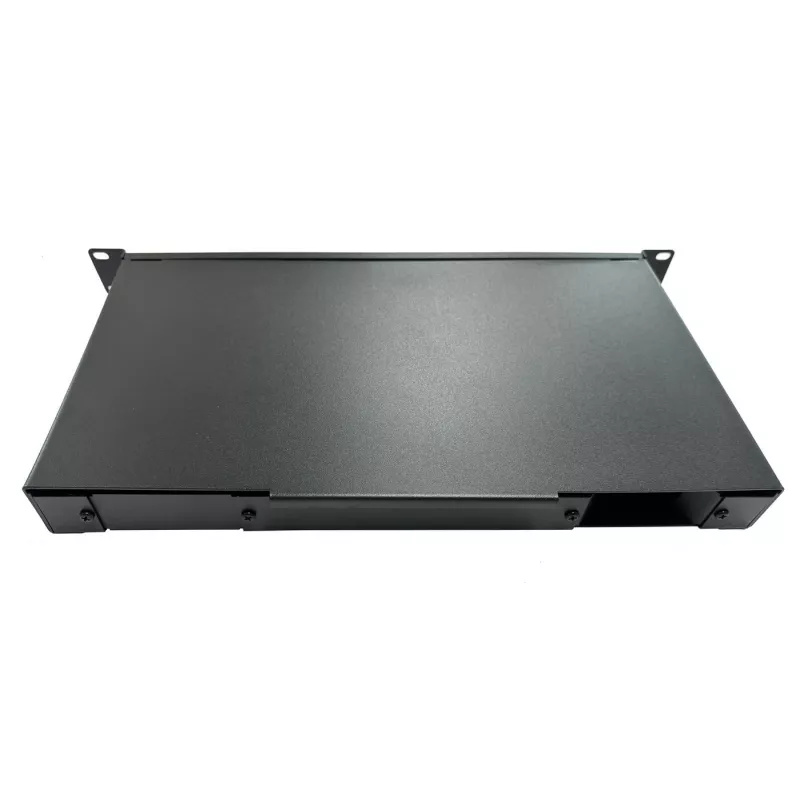

Lanview LVO231544 Patchpanel 1U

Das Lanview LVO231544 ist ein 19"-1U-Stahl-Glasfaser-Patchpanel für bis zu 24 SC-Simplex- oder LC-Duplex-Adapter. Das Gerät ist rackmontierbar und in Schwarz ausgeführt, wobei die Rückseite vier Ø20 mm-Einlässe für PG-Verschraubungen und zwei rechteckige Einlässe (80 x 34 mm) mit Blindplatten aufweist. Das Panel verfügt über eine gummiummantelte Zugentlastung, die mit geblasenen Fasern kompatibel ist, sowie Befestigungen für Spleißkassetten, um eine organisierte Faserverwaltung zu ermöglichen.

Vorteile

Das Patchpanel bietet eine kompakte 1U-Grundfläche zur Verwaltung von bis zu 24 Glasfaseranschlüssen und integriert eine Kabelzugentlastung sowie Kabelmanagement-Ausschnitte zur Befestigung von Fasern mit Kabelbindern oder Klettbändern. Gefertigt aus robustem Stahl und in Schwarz ausgeführt, unterstützt es die ordnungsgemäße Installation von Spleißkassetten und Standard-SC/LC-Adaptern und eignet sich daher für strukturierte Glasfaserverkabelungen.

Geeignet für

• 19"-Rack-Installationen mit bis zu 24 SC-Simplex- oder LC-Duplex-Verbindungen
• Rechenzentren und Telekommunikationsschränke für organisierte Glasfaserabschlüsse
• Spleißkassettenbasierte Glasfaserspleißung und -verwaltung
• Innenbereich-Systeme mit geblasenen Glasfasern oder in Rohren verlegten Glasfasern

Wichtige Spezifikationen

• Formfaktor: 19"-1U-Rackmontagepanel
• Adapterkapazität: bis zu 24 SC-Simplex oder LC-Duplex
• Material: Stahl
• Farbe: Schwarz
• Rückseitige Einlässe: 4 × Ø20 mm (PG-Verschraubung kompatibel) + 2 × 80 × 34 mm rechteckige Einlässe mit Blindplatten
• Zugentlastung: gummiummantelt, geeignet für geblasene Fasern
• Befestigungen: für Spleißkassetten und Kabelmanagement-Ausschnitte für Kabelbinder/Klettbänder
• Gewicht: 3,29 kg (Produkt), Paketgewicht 3,7 kg

Verwendung

Montieren Sie das Lanview LVO231544 in einem Standard-19"-Rack auf 1U Höheneinheit. Installieren Sie SC- oder LC-Adapter in der Frontblende bis zur angegebenen Kapazität, führen Sie die ankommenden Glasfasern durch die rückseitigen Einlässe und sichern Sie die Kabel mit der gummiummantelten Zugentlastung und den Kabelmanagement-Ausschnitten. Bei Verwendung von Spleißkassetten setzen Sie diese in die Befestigungen ein und organisieren Sie die Spleiße in der Kassette, bevor Sie das Panel schließen.

Empfehlungen

Um eine optimale Leistung zu gewährleisten, verlegen Sie die Fasern ohne enge Biegungen und sichern Sie sie mit Kabelbindern oder Klettbändern an den Ausschnitten, um Spannungen zu entlasten. Verwenden Sie geeignete PG-Verschraubungen für die Ø20 mm-Einlässe und lassen Sie die Blindplatten der rechteckigen Einlässe angebracht, wenn sie nicht verwendet werden, um den Staubschutz aufrechtzuerhalten.
