Lanview LVO233840 Patchpanel 1U

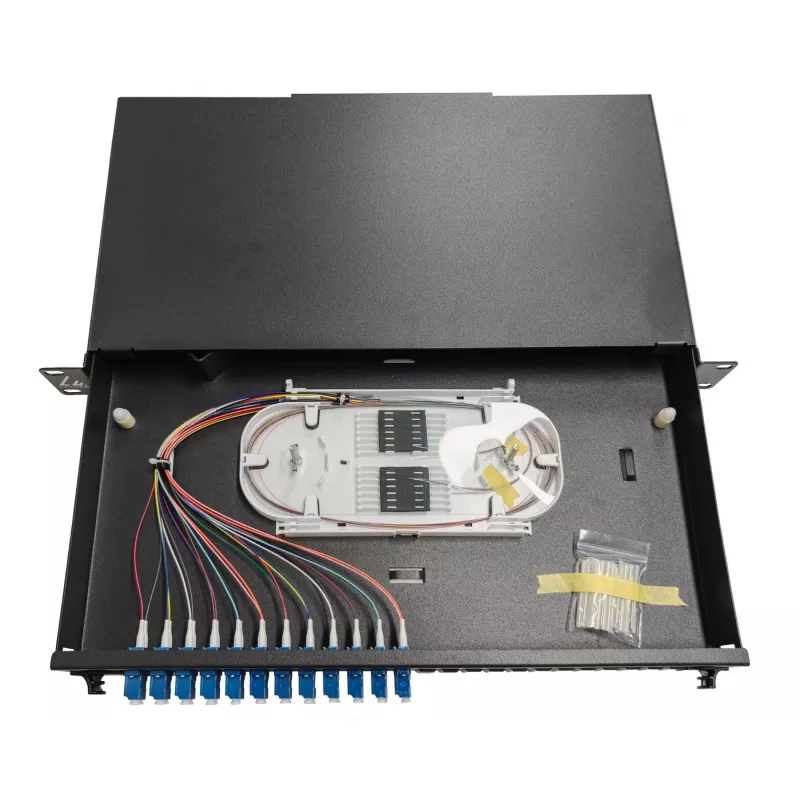

19" Glasfaser-Patchpanel, 1U, rackmontierbar, ausgelegt für bis zu 24 SC-Simplex- oder LC-Duplex-Adapter. Das Panel wird mit 12 montierten LC-Duplex-Singlemode-Adaptern geliefert und enthält 24 vormontierte Pigtails in einer Spleißkassette. Gefertigt aus robustem Stahl mit schwarzer Oberfläche, verfügt das Panel über Kabelmanagement-Aussparungen und Halterungen für Spleißkassetten.

Vorteile

Das Lanview LVO233840 bietet ein kompaktes 1U-Format, das hochdichte Glasfaseranschlüsse unterstützt. Gummibeschichtete Zugentlastungen sind im Lieferumfang enthalten und für Blasfaser-Installationen geeignet. Mehrere Kabeleinführungen auf der Rückseite (vier Ø20 mm für PG-Verschraubungen und zwei rechteckige 80 x 34 mm mit Blindplatten) vereinfachen Kabeleinführung und -führung. Das Panel bietet Vorrichtungen zur Befestigung von Kabeln mit Kabelbindern oder Klettbändern, um die Belastung der Glasfaseranschlüsse zu reduzieren.

Geeignet für

• Rackmontierte Glasfaser-Abschlüsse in Serverräumen und Rechenzentren
• Hochdichte LC-Duplex-Glasfaserverbindungen (bis zu 24 Ports)
• Spleißkassetten-Installationen und verwaltete Glasfaser-Spleiße

Wichtige Spezifikationen

• Formfaktor: 1U, 19" Rackmontage
• Ports: 24 (konfiguriert als 12 LC-Duplex-Adapter)
• Mitgelieferte Adapter: 12 x LC-Duplex Singlemode
• Pigtails: 24 vormontiert in Spleißkassette

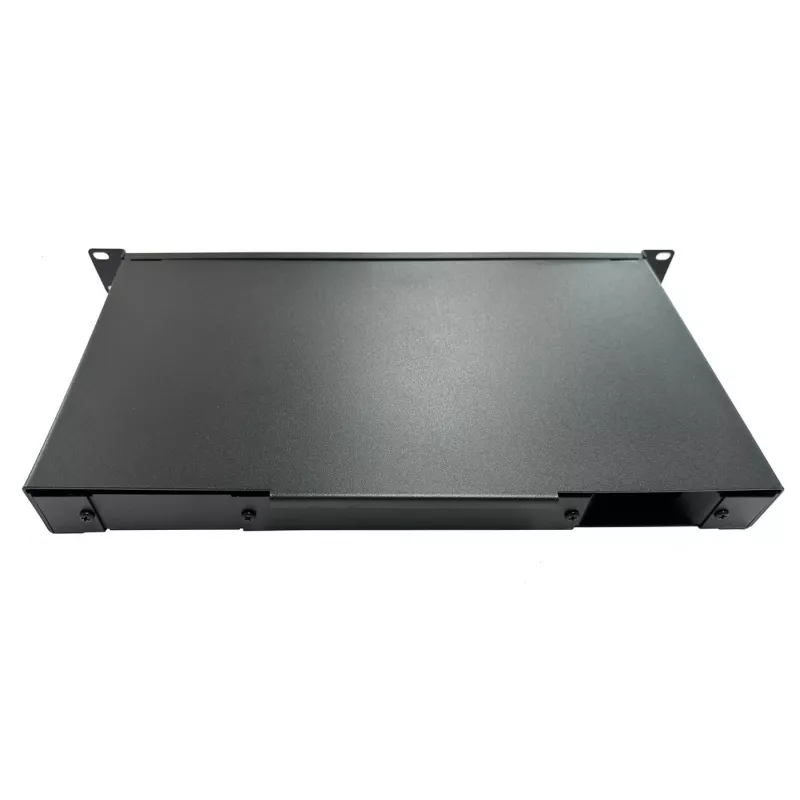

• Kabeleinführungen (Rückseite): 4 x Ø20 mm (PG-Verschraubung) und 2 x 80 x 34 mm rechteckig mit Blindplatten
• Zugentlastung: gummibeschichtet, geeignet für Blasfaser
• Material und Farbe: Stahl, schwarz
• Gewicht: 3,5 kg

Verwendung

Installieren Sie das Patchpanel in einem Standard-19"-Rack, das 1U Platz belegt. Führen Sie die eingehenden Glasfaserkabel durch die entsprechenden rückseitigen Einführungen und sichern Sie sie mit den mitgelieferten Zugentlastungen und Kabelmanagement-Aussparungen. Platzieren Sie Spleiße in der mitgelieferten Spleißkassette und verbinden Sie die Pigtails mit den LC-Duplex-Adaptern auf der Panel-Vorderseite. Verwenden Sie Kabelbinder oder Klettbänder, um überschüssige Kabel zu sichern und den Biegeradius einzuhalten.

Empfehlungen

Führen Sie Glasfaser-Spleiß- und Steckverbinderarbeiten in einer sauberen Umgebung durch und befolgen Sie die Standardverfahren für Singlemode-Fasern. Überprüfen Sie die Sauberkeit der Steckverbinder vor dem Zusammenstecken und halten Sie die Biegeradien ein, um Signalverluste zu vermeiden. Verwenden Sie die mitgelieferten Zugentlastungen und sicheren Befestigungen, um mechanische Belastungen der Fasern zu minimieren.
