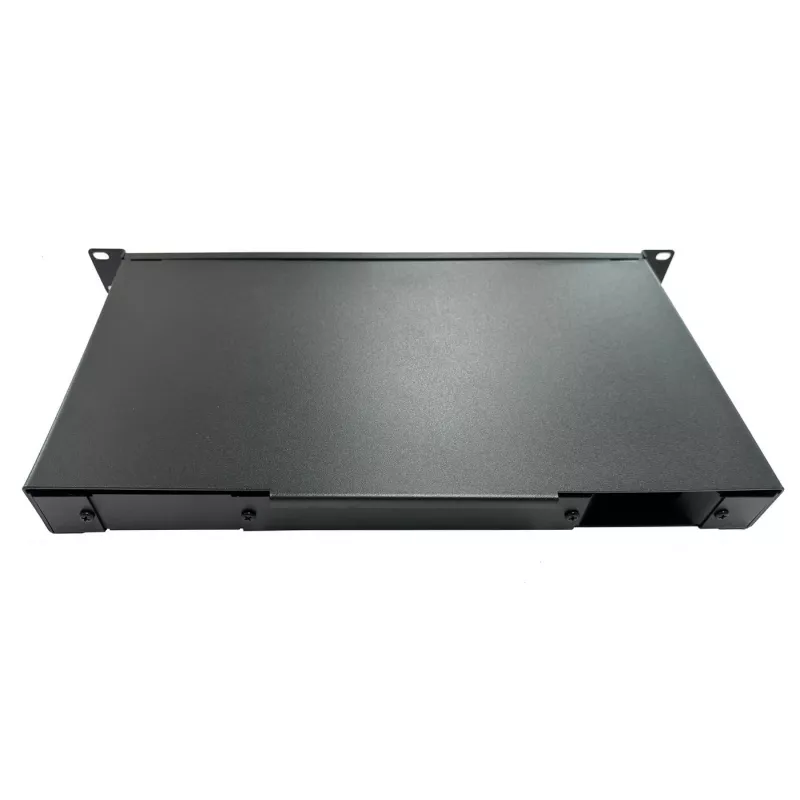

Lanview LVO233845 Patchpanel 1U

Das Lanview LVO233845 ist ein 19"-1U-Faserpatchpanel für die organisierte Rack-Montage von Glasfasern. Es unterstützt bis zu 24 LC-Duplex- oder 24 SC-Simplex-Adapter und wird mit 24 LC-Duplex-Singlemode-Adaptern und 48 vormontierten Pigtails in Spleißkassetten geliefert. Das Panel besteht aus robustem schwarzem Stahl und verfügt über mehrere Kabeleinführungen sowie eine verstärkte Zugentlastung, die für Blasfaserinstallationen geeignet ist.

Vorteile

Dieses 1U-Patchpanel bietet ein kompaktes, standardisiertes 19"-Format für eine effiziente Rack-Nutzung und klare Faserführung. Es hat vier runde Ø20-mm-Einführungen, die mit PG-Verschraubungen kompatibel sind, und zwei rechteckige 80 x 34 mm Einführungen mit Blindplatten, die eine flexible Kabeleinführung ermöglichen. Die gummiertes Zugentlastung reduziert mechanische Belastungen auf die Fasern, und integrierte Halterungen für Spleißkassetten sowie Kabelmanagement-Aussparungen ermöglichen eine sichere Fixierung der Kabel mit Kabelbindern oder Klettbändern.

Geeignet für

• Rack-Montage von Glasfasern in Rechenzentren und Serverräumen
• Faser-Backbone-Abschluss- und Verteilerpanels
• Blasfaserinstallationen mit verstärkter Zugentlastung
• Umgebungen mit SC-Simplex- oder LC-Duplex-Singlemode-Verbindungen

Wichtige Spezifikationen

• Modell: Lanview LVO233845
• Format: 19" 1U Rack-einbaubar
• Adapterkapazität: bis zu 24 SC-Simplex oder 24 LC-Duplex
• Mitgelieferte Adapter: 24 x LC-Duplex-Singlemode
• Vormontierte Pigtails: 48 in Spleißkassetten
• Kabeleinführungen: 4 × Ø20 mm (PG-Verschraubung kompatibel) und 2 × 80 × 34 mm rechteckig mit Blindplatten
• Zugentlastung: gummiert, für Blasfaser geeignet
• Material/Farbe: Stahl, schwarz
• Abmessungen (ca.): 420 mm Breite × 36 mm Tiefe × 245 mm Höhe
• Gewicht: 3,5–3,6 kg

Verwendung

Montieren Sie das Patchpanel in einem Standard-19"-Rack unter Verwendung des 1U-Platzes. Installieren Sie die Spleißkassetten in den vorgesehenen Halterungen und sichern Sie die vormontierten Pigtails. Führen Sie die eingehenden Kabel durch die ausgewählten Einführungen und befestigen Sie sie mit geeigneten PG-Verschraubungen oder entfernen Sie die Blindplatten für rechteckige Einführungen nach Bedarf. Führen Sie die Fasern mit den integrierten Kabelmanagement-Aussparungen und sichern Sie sie mit Kabelbindern oder Klettbändern, um den Biegeradius einzuhalten und Zug zu entlasten. Schließen Sie Patchkabel an die vorderen LC- oder SC-Adapter für Netzwerkverbindungen an.

Empfehlungen

Überprüfen Sie bei der Installation die Steckertypen (LC-Duplex vs. SC-Simplex) und handhaben Sie die Fasern mit geeigneten ESD- und Faserreinigungsverfahren. Halten Sie die minimalen Biegeradien für Singlemode-Fasern ein und verwenden Sie die gummierte Zugentlastung für Blasfaserstrecken, um Schäden und Signalverluste zu vermeiden.
