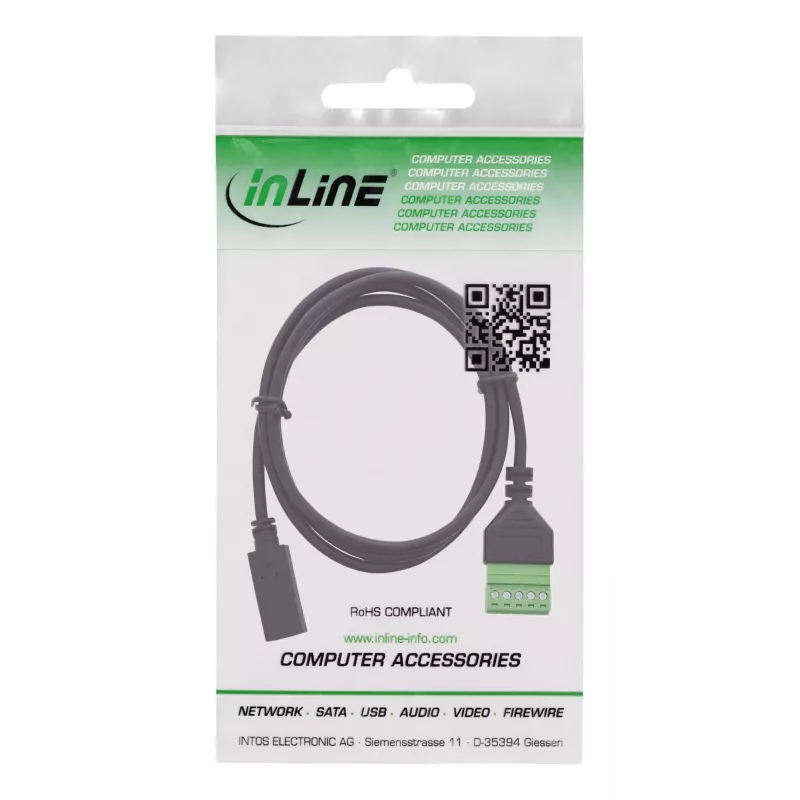

InLine 92504F Kabeladapter USB-C / Klemmleiste, 5-polig Schwarz, Grün

Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 16–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Integriertes USB-Kabel für flexible Anwendungen: Das 1-Meter-Anschlusskabel verbindet Systeme sofort – ohne zusätzliches Zubehör oder Löten.
Klare Klemmenbelegung & sicherer Kontakt: 5-polige Klemmen mit Druckplatte, übersichtlich beschriftet 1: –, 2: D+, 3: D–, 4: +, 5: S (Schirm) – ideal für Service, Tests und Prototyping.
Vielseitiger Einsatz in der Industrie:Für den schnellen Anschluss von USB 2.0-Signalen in Prüfaufbauten, Laboren, Inbetriebnahmen oder bei der Fehlersuche – ohne Löten.
Hohe Signalqualität:Ein Isolationswiderstand von ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch unter Dauerlast und im industriellen Umfeld.

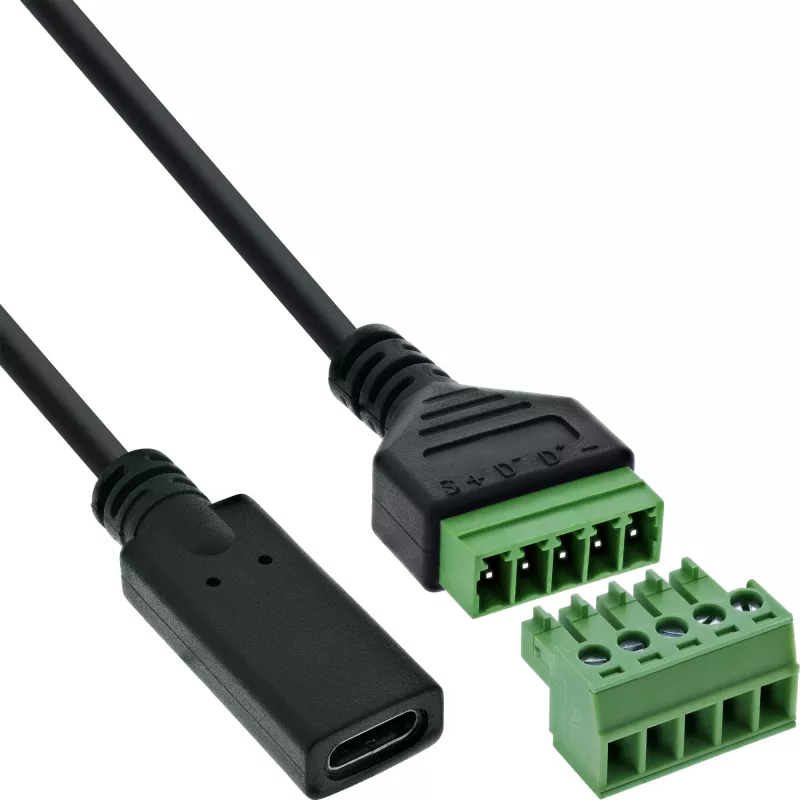

Der InLine® USB‑C 2.0 Klemmenblockadapter mit 5-adrigem Anschlusskabel vereint die Vorteile einer modernen USB‑C-Verbindung mit der Flexibilität offener Signalführung. Die USB‑C-Buchse ist fest mit einer 5-poligen Schraubklemme verbunden – ideal für Prüfplätze, Diagnosegeräte oder eingebettete Systeme.
Die Klemmen sind eindeutig beschriftet (1: Masse, 2: D+, 3: D–, 4: Spannung, 5: Schirm) und ermöglichen eine sichere und fehlerfreie Signalzuordnung. Die Klemmanschlüsse mit 5,0 mm Rastermaß unterstützen Leitungen im Bereich 16–26 AWG. Die Verdrahtung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Das fest integrierte 1-Meter-Anschlusskabel reduziert den Verdrahtungsaufwand und sorgt für sofortige Betriebsbereitschaft – z. B. in Steuerungssystemen, Entwicklungsplatinen oder mobilen Teststationen. Eine EVA-Isolationsschicht auf der Unterseite bietet zusätzlichen Schutz bei der Montage auf leitfähigen Oberflächen.

USB-Schnittstelle:USB‑C 2.0, Buchse
Kabellänge:ca. 1 m (PVC, fest integriert)
Polzahl / Belegung:5 Klemmen / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Anschlusstechnik:Schraubklemme mit Druckplatte, 5,0 mm Raster
Anschlussbereich:16–26 AWG
Betätigung:mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,7 A pro Pin
USB-Betriebsspannung (VBUS):5 V DC
Prüfspannung (Isolationswiderstand):300 V AC / 1 Minute
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–20 °C bis +105 °C
Isolationsschicht:EVA-Isolierung auf der Unterseite
Abmessungen:Klemmleiste ca. 50 × 21,2 × 18,4 mm (L × B × H)

InLine 92504F. Anschluss: USB-C / Klemmleiste, 5-polig, Produktfarbe: Schwarz, Grün, Anschlusssteckertyp: Buchse/Buchse. Zertifikate: RoHS, TÜV-Marke. Abmessungen (BxTxH): 22 x 1000 x 12 mm, Gewicht: 33 g, Kabellänge: 1 m. Menge pro Packung: 1 St., Verpackungsbreite: 100 mm, Verpackungstiefe: 165 mm. Herkunftsland: Taiwan

Verwendung

Isolieren Sie die Leiterenden auf die passende Länge für die 5,0-mm-Rasterschraubklemmen ab und führen Sie die Drähte für die Signale 1 bis 5 entsprechend der Klemmenbeschriftung ein (1: Masse, 2: D+, 3: D–, 4: VBUS, 5: Schirm). Ziehen Sie die Druckplattenschrauben mit einem Schlitzschraubendreher ≤ 2,5 mm fest. Stecken Sie ein USB‑C-Steckerkabel oder -Gerät in die USB‑C-Buchse; das fest integrierte 1-m-Kabel stellt dann die verdrahteten Signalwege zu Ihrem System bereit. Achten Sie bei der Montage auf leitfähigen Oberflächen darauf, dass die EVA-Isolationsschicht zur Oberfläche zeigt, um Kurzschlüsse zu vermeiden.

Empfehlungen

Verwenden Sie isolierte, verzinnte oder mit Aderendhülsen versehene Drähte im Bereich 16–26 AWG und überschreiten Sie nicht den Nennstrom von 0,7 A pro Pin. Für langfristige Zuverlässigkeit im industriellen Umfeld überprüfen Sie bei der Inbetriebnahme den festen Sitz der Klemmen und halten Sie das integrierte Kabel zugentlastet.
