Kabelstecker DeLOCK 89914

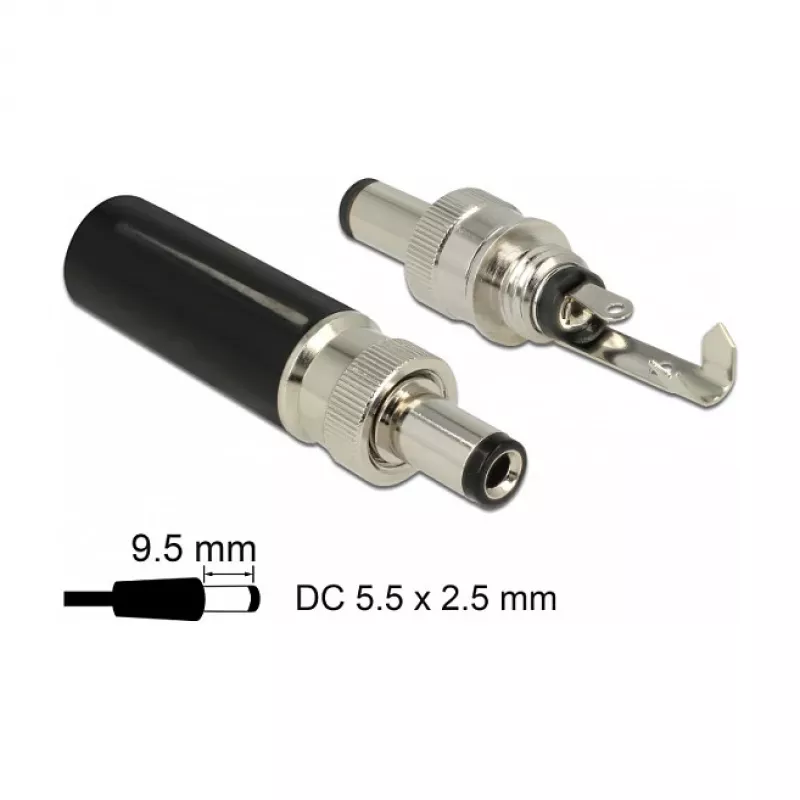

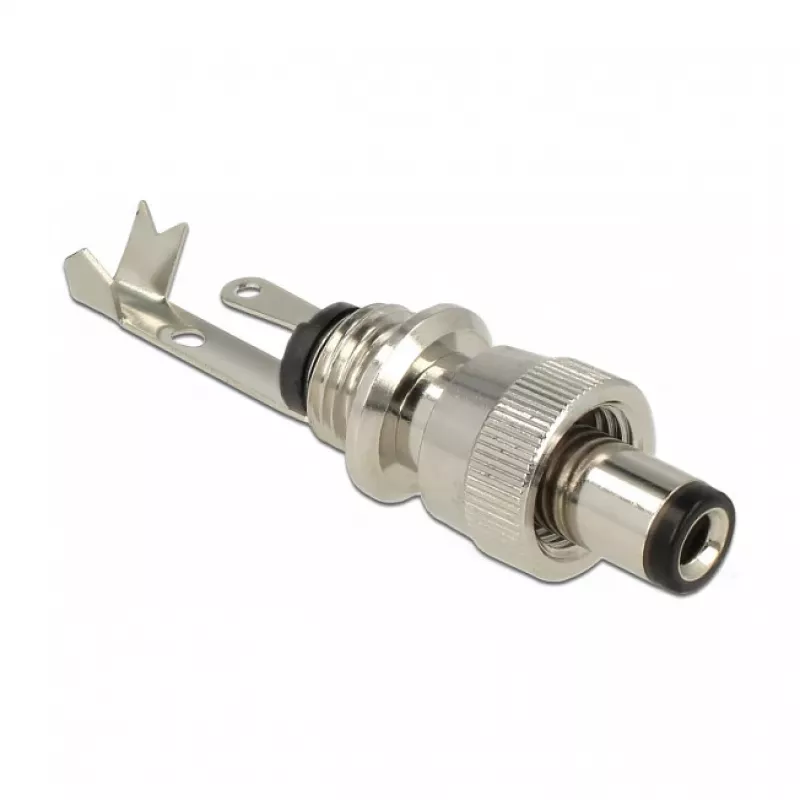

Dieser DC-Stecker von Delock ist zum Anlöten an ein Kabel vorgesehen und bietet Kompatibilität mit Geräten, die eine 5,5 x 2,5 mm DC-Buchse verwenden. Der Stecker hat ein kompaktes, zylindrisches Design mit schwarz-nickelfarbener Oberfläche und vernickelten Kontakten für verbesserte Haltbarkeit und zuverlässige Konnektivität. Jede Packung enthält einen Stecker, der für eine Vielzahl von Elektronik- und Stromanwendungen geeignet ist.

Vorteile

Der Schraubanschluss am Stecker sorgt für eine sichere mechanische Verbindung mit kompatiblen 5,5 x 2,5 mm DC-Buchsen. Vernickelte Kontakte widerstehen Korrosion und fördern langfristige elektrische Zuverlässigkeit. Seine kompakten Abmessungen machen ihn geeignet, wo der Platz begrenzt ist, und die zweifarbige Oberfläche ermöglicht eine klare visuelle Identifizierung des Steckers.

Geeignet für

Technische Daten

Anwendung

Isolieren Sie das Kabel ab, um den Leiter freizulegen, verzinnen Sie die Enden mit Lötzinn und führen Sie die Drähte durch das Steckergehäuse. Löten Sie den Leiter an den entsprechenden Kontakt am Stecker und montieren Sie die Steckerteile gemäß der Schraubbefestigung. Überprüfen Sie die Polarität und ziehen Sie die Schraubverbindung fest, sodass der Stecker fest in der passenden 5,5 x 2,5 mm DC-Buchse sitzt. Testen Sie das montierte Kabel auf elektrische Durchgängigkeit und korrekte Polarität, bevor Sie das angeschlossene Gerät mit Strom versorgen.

Empfehlungen

Verwenden Sie geeignete Lötwerkzeuge und Sicherheitsmaßnahmen. Achten Sie beim Anschließen von Geräten auf die richtige Polarität und vermeiden Sie übermäßige mechanische Belastung des Kabels in der Nähe der Lötstellen. Verwenden Sie für beste Ergebnisse Schrumpfschläuche oder Zugentlastung an der Lötverbindung.
