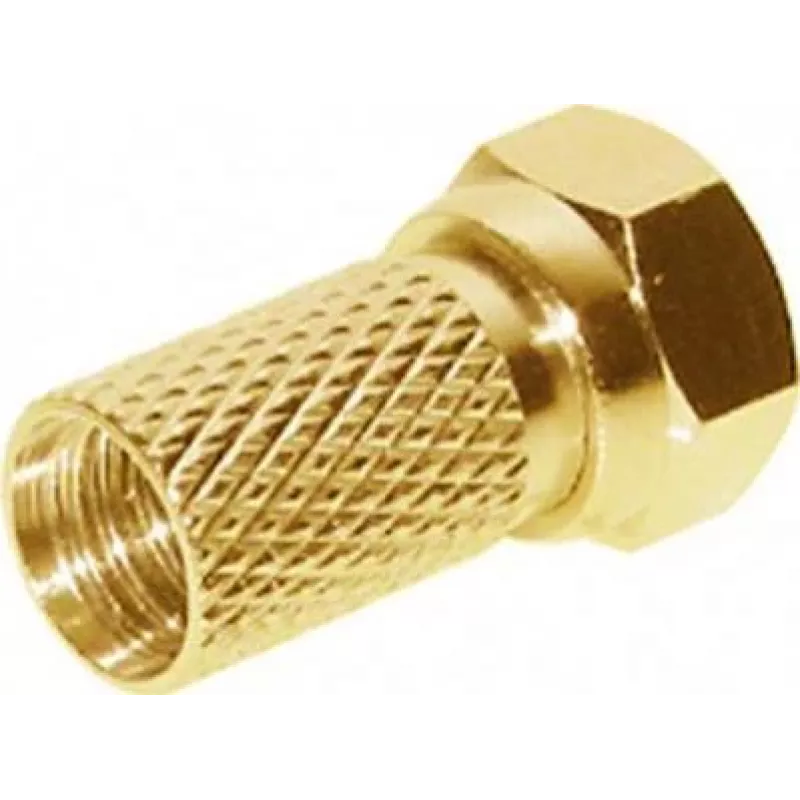

Koaxial-Steckverbinder F-Typ ShiverPeaks BS85009-AG

Der ShiverPeaks BS85009-AG ist ein F-Typ-Koaxialsteckverbinder, der eine sichere, verlustarme Verbindung für Audio-Video- und HF-Installationen bietet. Der Steckverbinder ist ein männlicher F-Typ mit einem Außendurchmesser von 6,7 mm, der für die Verwendung mit kompatiblen Koaxialkabeln vorgesehen ist. Einzeln verkauft, unterstützt dieses Teil eine einfache Installation und eignet sich für Reparaturen, Aufrüstungen und neue Kabelstrecken, bei denen eine zuverlässige Koaxialschnittstelle benötigt wird.

Vorteile

Dieser F-Typ-Steckverbinder bietet ein kompaktes, geschraubtes männliches Design, das mechanische Stabilität und gleichmäßigen elektrischen Kontakt gewährleistet. Sein Durchmesser von 6,7 mm bietet Kompatibilität mit vielen Standard-Koaxialkabeln, während die Einzelstücklieferung es einfach macht, die exakte Anzahl benötigter Steckverbinder für bestimmte Projekte zu beschaffen. Der Steckverbinder eignet sich für den Innenbereich in Heimkino-Systemen, Set-Top-Boxen und Antennenanschlüssen, bei denen eine vorhersehbare Signalübertragung erforderlich ist.

Geeignet für

• Anschließen von TV-Antennen und Set-Top-Boxen
• Kabelstrecken für Satelliten- und terrestrisches Fernsehen
• Reparieren oder Ersetzen beschädigter Koaxialabschlüsse
• Heimkino- und AV-Geräteinstallationen

Wichtige Spezifikationen

• Steckverbindertyp: F-Typ, männlich, geschraubt
• Außendurchmesser: 6,7 mm
• Verwendungszweck: Koaxialkabelabschlüsse für HF- und AV-Signale
• Menge: einzeln verkauft
• Typische Anwendungen: TV, Satellit, Antenne und Set-Top-Box-Anschlüsse

Anwendung

Bereiten Sie das Koaxialkabel vor, indem Sie den Außenmantel, das Geflecht und das Dielektrikum gemäß den empfohlenen Abmessungen des Kabelherstellers abisolieren, um den Innenleiter freizulegen und einen sauberen Sitz zu gewährleisten. Schieben Sie den Steckverbinder auf das vorbereitete Kabelende und greifen Sie die Gewindeschnittstelle von Hand ein, dann ziehen Sie sie mit einem geeigneten Werkzeug fest, um ein Überdrehen zu vermeiden. Überprüfen Sie, ob die Verbindung fest sitzt und der Innenleiter für die Signalkontinuität richtig ausgerichtet ist. Testen Sie bei Installationen mit Signalverteilungsgeräten das angeschlossene Gerät, um akzeptable Signalpegel zu bestätigen.

Empfehlungen

Verwenden Sie kompatible Koaxialkabel mit passender Geometrie, um die Impedanz zu erhalten und Signalverluste zu minimieren. Vermeiden Sie übermäßiges Biegen in der Nähe des Steckverbinders und schützen Sie Außenanschlüsse mit geeigneter Abdichtung vor Feuchtigkeit. Überprüfen Sie beim Austausch von Steckverbindern die Kabelvorbereitungsmaße und verwenden Sie einen kalibrierten Drehmomentschlüssel oder handfesten Sitz, um Schäden an Geräten oder Signalverschlechterung zu vermeiden.
