TNC-Steckverbinder DeLOCK 90016 RG-174 RG-316 Crimpen

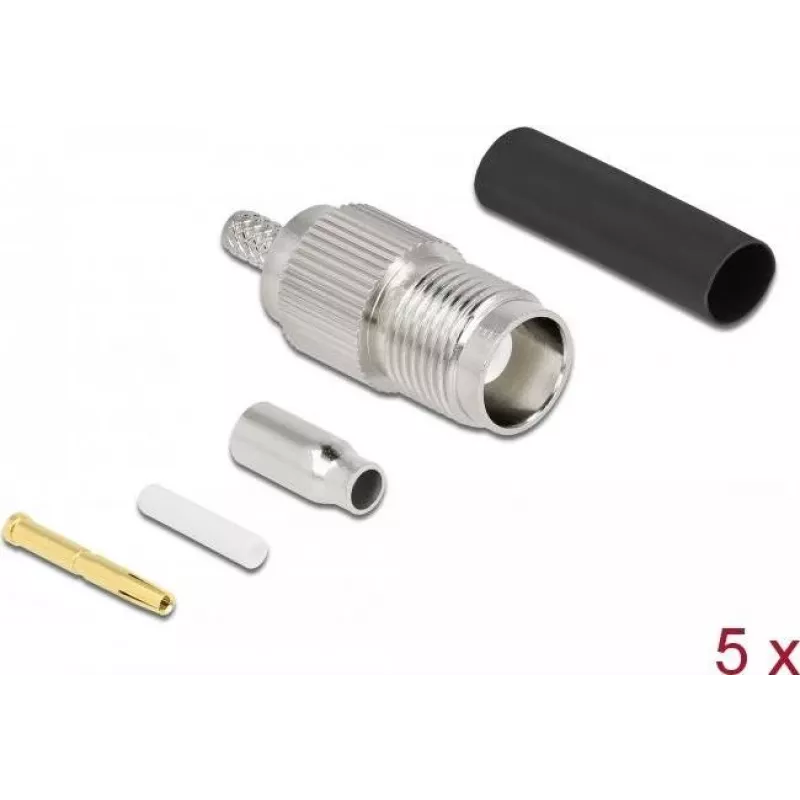

Der DeLOCK TNC-Steckverbinder mit passendem Schrumpfschlauch ist für den Einsatz in der Hochfrequenztechnik zum Anschluss von Koaxialkabeln vorgesehen. Er ist speziell zum Crimpen von RG-174- und RG-316-Kabeln ausgelegt und bietet eine Impedanz von 50 Ω mit vernickelten Kontakten für eine zuverlässige elektrische Verbindung und Korrosionsbeständigkeit. Die kompakten Abmessungen (12 mm Breite × 30 mm Tiefe × 12 mm Höhe) machen den Steckverbinder für Installationen mit begrenztem Platz geeignet; die Packung enthält fünf identische Steckverbinder.

Vorteile

Der TNC-Steckverbinder unterstützt eine standardisierte Impedanz von 50 Ω und vernickelte Kontakte für Langlebigkeit und stabile Signalübertragung. Sein Crimp-Design gewährleistet eine sichere mechanische und elektrische Verbindung mit RG-174- und RG-316-Koaxialkabeln. Der kleine Formfaktor vereinfacht den Einsatz in beengten Baugruppen, und der mitgelieferte Schrumpfschlauch verbessert die Zugentlastung und den Umweltschutz an der Verbindungsstelle.

Geeignet für

Technische Spezifikationen

Verwendung

Bereiten Sie das RG-174- oder RG-316-Kabel vor, indem Sie den Außenmantel, das Geflecht und das Dielektrikum auf die empfohlenen Längen für den Crimpkontakt abisolieren. Schieben Sie den Schrumpfschlauch und die Crimphülse auf das Kabel, führen Sie den Innenleiter in den Kontakt ein und ver crimpen Sie den Kontakt und die Hülse mit dem passenden Crimpwerkzeug für die Steckverbindergröße. Positionieren Sie den Steckverbinderkörper über der Baugruppe, erwärmen Sie den Schrumpfschlauch, um die Zugentlastung zu sichern, und überprüfen Sie die mechanische und elektrische Unversehrtheit nach der Montage.

Empfehlungen

Verwenden Sie ein Crimpwerkzeug und Matrizen, die auf die Abmessungen der DeLOCK TNC-Kontakte abgestimmt sind, und beachten Sie die Abisolierlängen des Steckverbinderherstellers. Testen Sie nach der Montage Durchgang und Impedanz, um eine korrekte Installation sicherzustellen und die HF-Leistung zu erhalten.
