Koaxial-Steckverbinder DELOCK 91763 – BNC-ähnlicher HF-Steckverbinder für Koaxialkabel

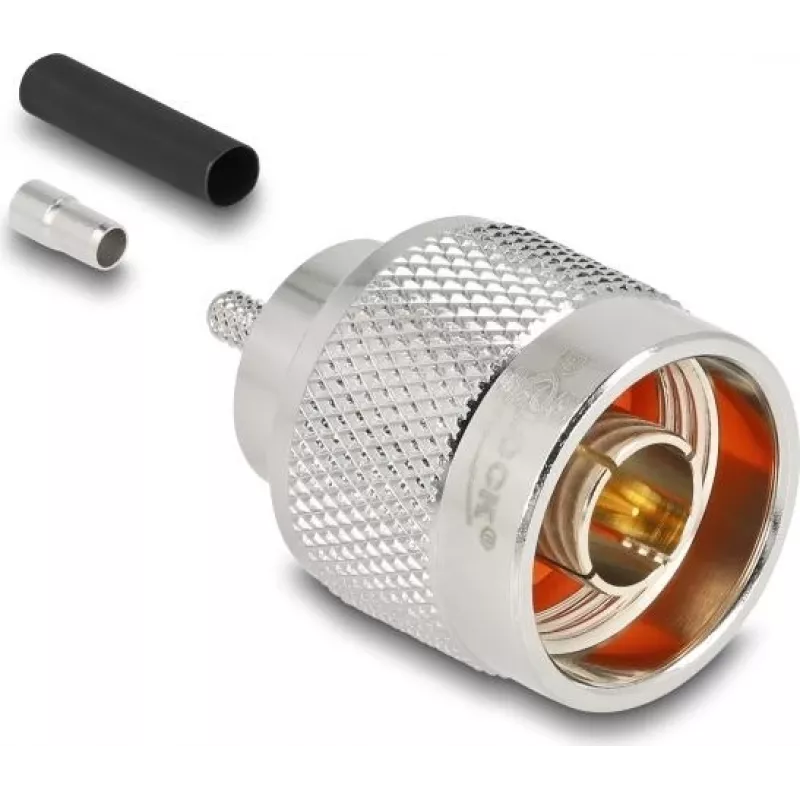

DELOCK 91763 ist ein Koaxial-Steckverbinder, der für Hochfrequenzanwendungen (HF) konzipiert wurde und mit einem passenden Schrumpfschlauch geliefert wird. Er bietet eine zuverlässige mechanische und elektrische Schnittstelle zum Verbinden von Koaxialkabeln und zur Übertragung von HF-Signalen mit einer Impedanz von 50 Ω. Der Steckverbinder eignet sich für Laborarbeiten, Installationen und Reparaturaufgaben, bei denen ein standardmäßiger Koaxial-/HF-Steckverbinder benötigt wird.

Vorteile

Der Steckverbinder unterstützt die Kabeltypen RG-174 und RG-316 und verfügt über eine silberne Oberfläche für Korrosionsbeständigkeit und gute Leitfähigkeit. Sein kompaktes Design und der mitgelieferte Schrumpfschlauch vereinfachen die Installation und schaffen eine sichere, dauerhafte Verbindung für Tests oder den dauerhaften Einsatz.

Geeignet für

Wichtige technische Daten

Verwendung

Entfernen Sie die Kabelmäntel und bereiten Sie die Leiter von RG-174 und RG-316 gemäß den üblichen Verfahren für Koaxialmontage vor. Führen Sie die vorbereiteten Kabelenden in den Steckverbinder ein und befestigen Sie sie entsprechend den Montageschritten des Steckverbinders; bringen Sie dann den mitgelieferten Schrumpfschlauch über der Verbindung an und erhitzen Sie ihn gleichmäßig, um die Verbindung abzudichten und zu isolieren. Überprüfen Sie Durchgang und Impedanz mit geeigneten HF-Prüfgeräten, bevor Sie die Baugruppe in Betrieb nehmen.

Empfehlungen

Verwenden Sie den Steckverbinder in Umgebungen und bei Frequenzen, die mit 50-Ω-Systemen kompatibel sind. Setzen Sie den montierten Steckverbinder keiner übermäßigen Feuchtigkeit oder mechanischen Belastung aus. Überprüfen Sie bei kritischen HF-Anwendungen nach der Installation die Rückflussdämpfung und die Einfügedämpfung, um die Signalintegrität sicherzustellen.
