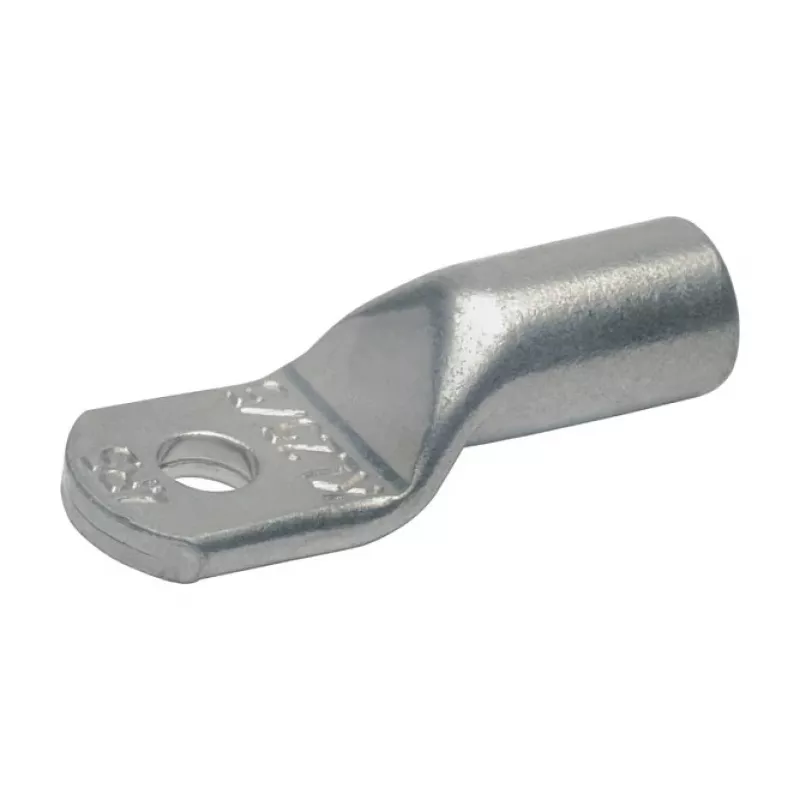

Klauke 9R12 Kupfer-Rohrkabelschuh 120 mm² M12

Dieser Kupfer-Rohrkabelschuh gewährleistet eine sichere, hochleitfähige Crimpverbindung für Leiter mit 120 mm² Querschnitt und einer M12-Bohrung. Seine verzinnte Elektrolytkupfer-Konstruktion bietet hervorragende Korrosionsbeständigkeit und zuverlässige Leistung in anspruchsvollen elektrischen Installationen.

Vorteile

Der Kabelschuh verfügt über ein Sichtloch zur visuellen Überprüfung der vollständigen Leitereinführung, was eine korrekte Crimpung jedes Mal gewährleistet. Die Verzinnung sorgt für niedrigen Übergangswiderstand und Schutz vor Oxidation, während die Konformität mit DIN 46235 Maßgenauigkeit und Materialqualität garantiert. Die breite Laschenfläche und der robuste Schaft sind mit Standard-Crimpwerkzeugen kompatibel und ermöglichen schnelle und konsistente Verbindungen.

Geeignet für

• Energieverteilungssysteme und Schaltanlagen
• Industrielle Verkabelung und Schalttafeln
• Anschluss von feindrähtigen Kupferleitern (Klasse 2, 5, 6) an Sammelschienen oder Klemmen
• Anwendungen, die zuverlässige Hochstromverbindungen bis 1000 V AC / 1500 V DC erfordern

Wichtige technische Daten

• Material: Elektrolytkupfer (E-Cu), verzinnt
• Leiterquerschnitt: 120 mm²
• Bohrungsdurchmesser: 13 mm (für M12-Gewindebolzen)
• Gesamtlänge: 70 mm; Laschenbreite: 28 mm; Außendurchmesser des Schafts: 18 mm
• Betriebstemperaturbereich: -55°C bis +150°C
• Normen: DIN 46235, RoHS-konform

Empfehlungen

Für beste Ergebnisse verwenden Sie eine Sechskant-Crimpbacke, die zur Kabelschuhgröße passt, und stellen Sie sicher, dass der Leiter vollständig eingeführt ist, bis er durch das Sichtloch sichtbar ist. Ziehen Sie die M12-Schraube gemäß den Herstellerangaben mit dem richtigen Drehmoment an.
