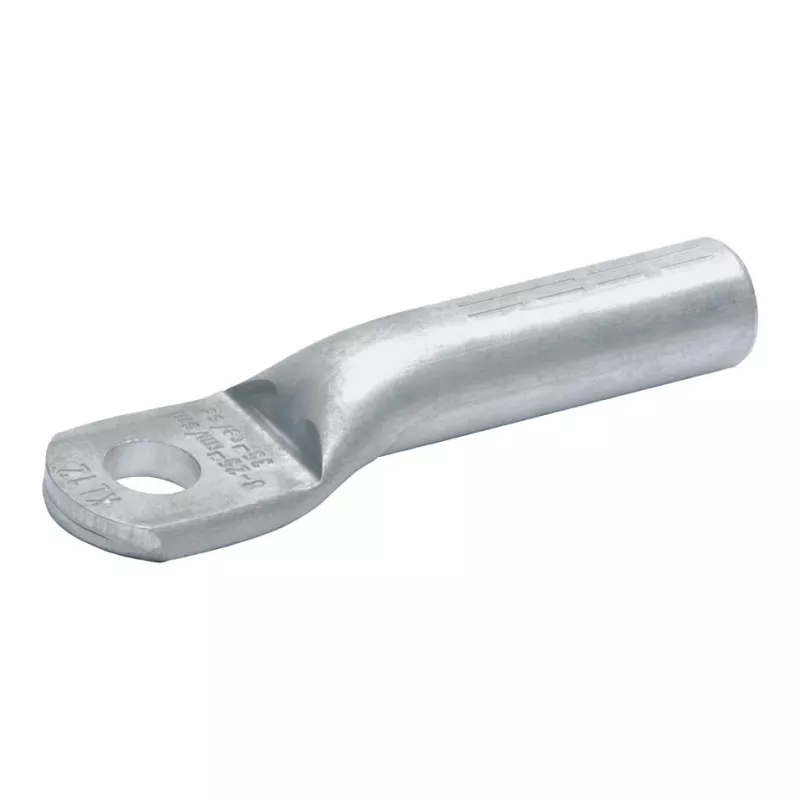

Klauke 209R12 Aluminium-Presskabelschuh M12 120 mm²

Für Elektriker und Schaltschrankbauer, die Aluminiumleiter in der industriellen Energieverteilung anschließen, bietet der Klauke 209R12 Presskabelschuh eine zuverlässige, hochleitfähige Verbindung. Dieser Kabelschuh ist für 120 mm² Aluminiumkabel ausgelegt und verfügt über ein M12-Bolzenloch, wodurch er sich für schwere elektrische Installationen eignet, bei denen sichere, widerstandsarme Verbindungen entscheidend sind.

Technische Daten

• Material: Aluminium
• Leiterquerschnitt: 120 mm²
• Bolzenlochdurchmesser: 12 mm (M12)
• Leiterkompatibilität: Rundleiter (rm), Sektorleiter (sm)
• Anzahl der Befestigungslöcher: 1
• Anschlusswinkel: gerade
• Kontrollloch: Ja
• Oberflächenbehandlung: unbehandelt
• Herstellungsverfahren: nahtlos gezogenes Rohr
• Laschenbreite: 28 mm
• Laschenstärke: 4 mm
• Schaftaußendurchmesser: 18 mm
• Schaftinnendurchmesser: 15,5 mm
• Gesamtlänge: 85 mm
• Normkonformität: Klauke interne Standards für Aluminium-Kabelschuhe

Warum dieser Kabelschuh

Dieser Kabelschuh wird aus hochwertigem Aluminium gefertigt und gewährleistet eine ausgezeichnete Leitfähigkeit und Korrosionsbeständigkeit. Die nahtlos gezogene Rohrkonstruktion sorgt für eine gleichmäßige Wandstärke und hohe mechanische Festigkeit, während das Kontrollloch eine visuelle Überprüfung des korrekten Leitereinführens vor dem Verpressen ermöglicht. Das Design ist sowohl für Rundleiter als auch für Sektorleiter geeignet und bietet Vielseitigkeit bei verschiedenen Kabeltypen.

Ideale Anwendungsfälle

• Anschluss von Aluminium-Stromkabeln in Schaltanlagen und Verteilern
• Anschluss von Transformatoren, Motoren und anderen schweren elektrischen Geräten
• Industrielle Installationen, bei denen zuverlässige, wartungsfreie Verbindungen erforderlich sind
• Nachrüstung oder Aufrüstung bestehender Aluminium-Verkabelungssysteme

Gut zu wissen

Der Kabelschuh ist für die Verwendung mit Standard-Sechskant-Pressbacken geeignet. Er ist nicht für feindrähtige Leiter bestimmt. Beachten Sie stets die Pressvorschriften des Herstellers und verwenden Sie geeignetes Werkzeug, um eine sichere Verbindung zu gewährleisten. Die unbehandelte Oberfläche kann beim Anschluss an Kupfer-Sammelschienen oder -Klemmen eine zusätzliche Oxidationsschutzpaste erfordern.
