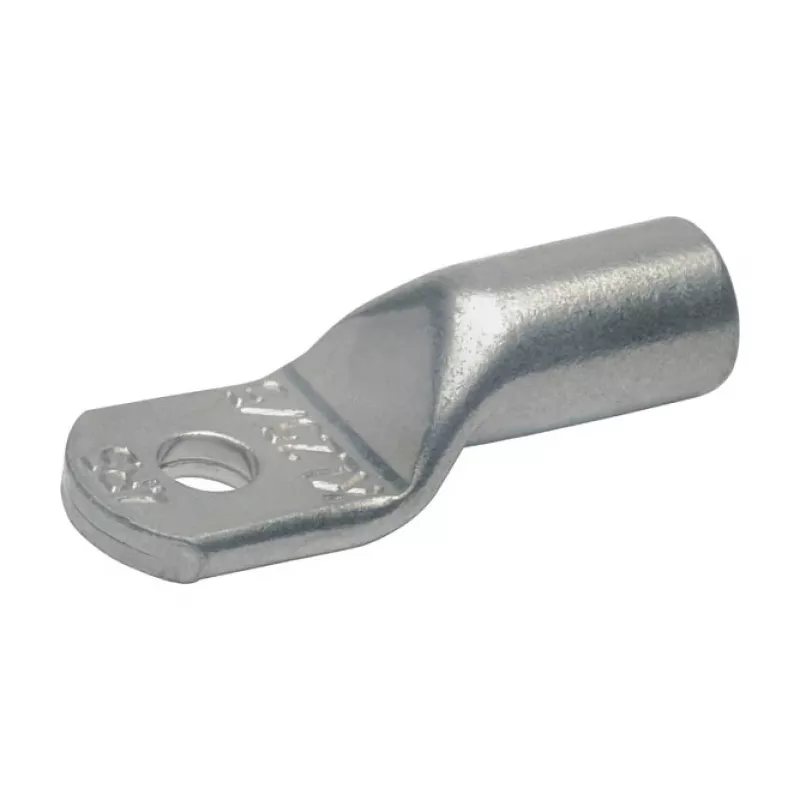

KLAU Cu-Crimp Kabelschuh 10R10 150mm² M10

In der schweren Energieverteilung und industriellen Schaltanlagen muss jede Verbindung hohen Strom- und Wärmebelastungen standhalten. Der KLAU 10R10 Rohrkabelschuh aus Elektrolytkupfer bietet eine zuverlässige Crimpverbindung für 150 mm² Kupferleiter. Sein M10-Bolzenloch und das Sichtfenster gewährleisten eine sichere, überprüfbare Verbindung für Profis, die an Niederspannungssystemen bis 1000 V arbeiten.

Wichtige Spezifikationen

• Material: Elektrolytkupfer (E-Cu), unbehandelt
• Leiterquerschnitt: 150 mm²
• Bolzengröße: M10 (Lochdurchmesser 10,5 mm)
• Verbindungsmethode: Crimpen
• Norm: DIN 46235
• Gesamtlänge: 82 mm
• Laschenbreite: 29 mm
• Rohraußendurchmesser: 21,5 mm
• Rohrinnendurchmesser: 16,5 mm
• Wandstärke: 2,5 mm
• Sichtloch: Ja
• Max. Betriebstemperatur: 120 °C
• Nennspannung: Bis 1000 V
• RoHS-konform: Ja

Warum dieser Kabelschuh

Dieser Kabelschuh wird nach DIN 46235 gefertigt und gewährleistet Maßgenauigkeit und konsistente Crimpeigenschaften. Das Sichtloch ermöglicht die visuelle Kontrolle der vollständigen Leitereinführung vor dem Crimpen, wodurch das Risiko schlechter Verbindungen reduziert wird. Die blanke Kupferkonstruktion bietet hervorragende Leitfähigkeit und ist für den Einsatz mit Standard-Crimpwerkzeugen und -Matrizen für Kupfer geeignet.

Ideale Anwendungsfälle

• Anschluss großer Stromkabel in Schaltanlagen und Verteilern
• Industriemaschinen und Motoranschlüsse
• Batterie- und Wechselrichterverkabelung in erneuerbaren Energiesystemen
• Jede Anwendung, die einen langlebigen Ringkabelschuh für hohe Ströme erfordert

Gut zu wissen

Für eine zuverlässige Crimpverbindung verwenden Sie einen Sechskant-Matrizen-Satz, der auf den 150 mm² Querschnitt und die Abmessungen des Kabelschuhs abgestimmt ist. Der Kabelschuh ist nicht isoliert; bringen Sie bei Bedarf geeigneten Schrumpfschlauch oder Isolierung für Ihre Installation an. Beachten Sie stets die örtlichen Elektrovorschriften und die Drehmomentangaben für die M10-Schraube.
