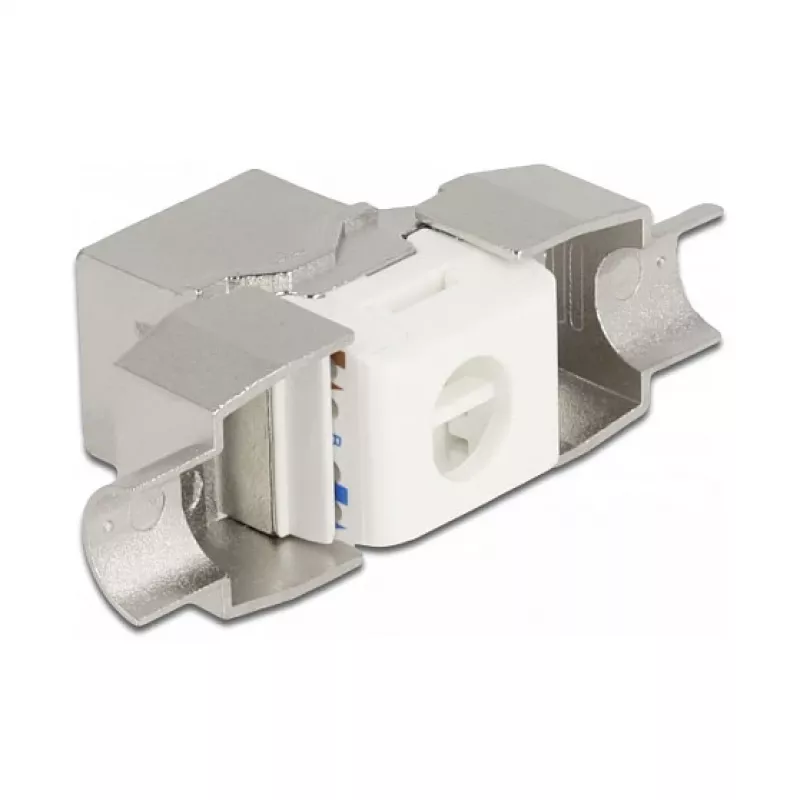

Keystone Module RJ45 jack to LSA DeLOCK 87032

Das DeLOCK Keystone-Modul RJ45-Buchse auf LSA Cat.6A ist ein werkzeugloser, geschirmter Keystone-Einsatz zum Anschluss von Netzwerkkabeln. Seine flache Bauweise und die Farbe Edelstahl ermöglichen eine einfache Einrastmontage in Keystone-Patchfelder, Anschlussdosen oder Aufputzgehäuse. Das Modul wird in Packungen zu zwei Stück geliefert und ist für die Cat.6A-Netzwerkverkabelung vorgesehen.

Vorteile

Dieses Keystone-Modul bietet einen werkzeuglosen LSA-Anschluss, der mit RJ45-Verbindungen und den Leistungsanforderungen von Cat.6A kompatibel ist. Das geschirmte Design trägt zur Reduzierung elektromagnetischer Störungen bei, während das flache, kompakte Gehäuse eine platzsparende Installation in standardmäßigen Keystone-Halterungen unterstützt. Als Zweierpack geliefert, vereinfacht es kleine Installationsprojekte und Austauschvorgänge.

Geeignet für

• Anschließen von Cat.6A-Netzwerkkabeln
• Installation in Keystone-Patchfeldern
• Montage in Anschlussdosen und Aufputzgehäusen
• Geschirmte Ethernet-Verbindungen in Büro- oder Rechenzentrumsumgebungen

Technische Daten

• Marke: DELOCK
• Modell / MPN: 87032
• EAN: 4043619870325
• Typ: Keystone RJ45-Buchse auf LSA
• Kategorie: Cat.6A, geschirmt
• Bauweise: Flach, werkzeugloser LSA-Anschluss
• Farbe: Edelstahl
• Abmessungen (B×T×H): 16,1 × 38,5 × 22,4 mm
• Menge pro Packung: 2 Stück

Anwendung

Bereiten Sie das Cat.6A-Kabel vor, indem Sie den Außenmantel gemäß dem LSA-Verdrahtungsschema abisolieren, um die Paare freizulegen. Führen Sie die Leiterpaare entsprechend dem Farbcode des Moduls in die LSA-Schlitze ein und drücken Sie sie in die LSA-Kontakte, um sie ohne Spezialwerkzeug anzuschließen. Rasten Sie das Keystone-Modul in die gewünschte Keystone-Öffnung eines Patchfelds, einer Anschlussdose oder eines Aufputzgehäuses ein, bis es einrastet. Stecken Sie einen RJ45-Stecker in die Buchse, um die Netzwerkverbindung herzustellen.

Empfehlungen

Verwenden Sie geeignete Kabelvorbereitungswerkzeuge, um eine Beschädigung der Leiter zu vermeiden, und überprüfen Sie nach dem Anschluss die Durchgängigkeit und Leistung mit einem Kabeltester. Stellen Sie bei geschirmten Installationen sicher, dass die Schirmung des Moduls über die Montageplatte oder das Patchfeld ordnungsgemäß geerdet ist.
