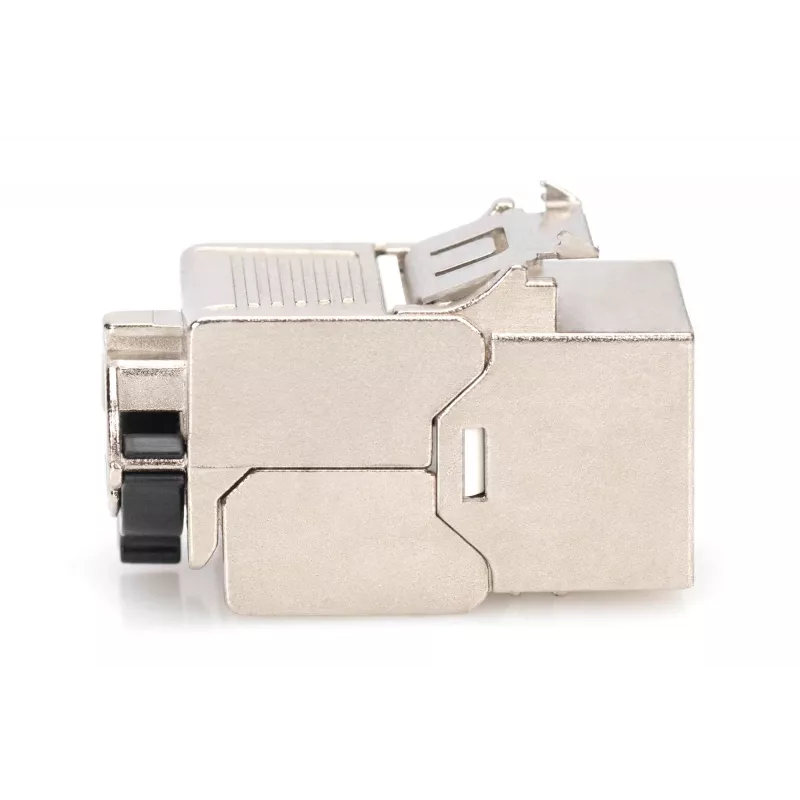

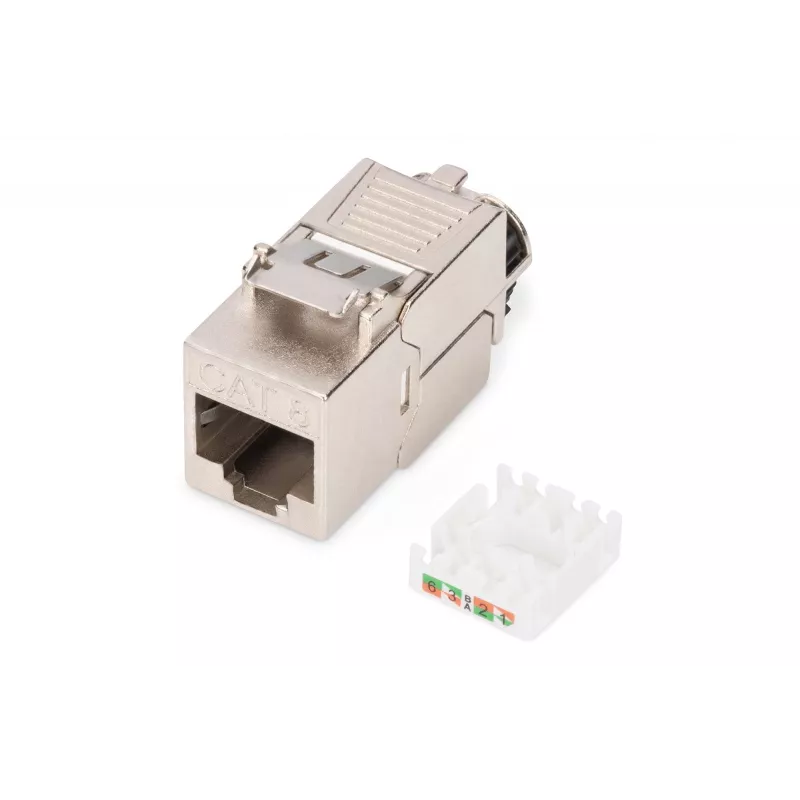

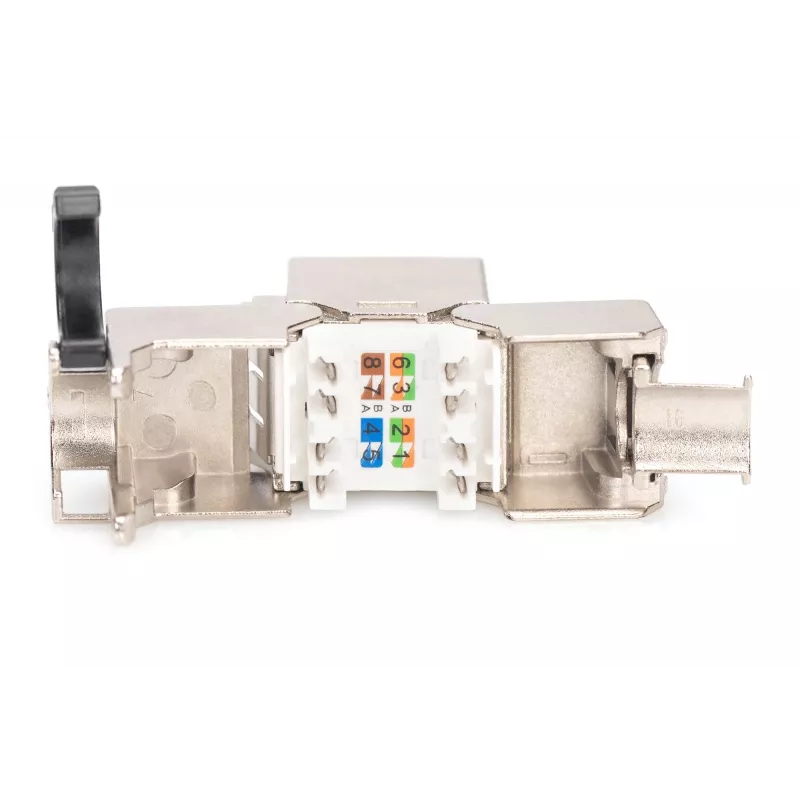

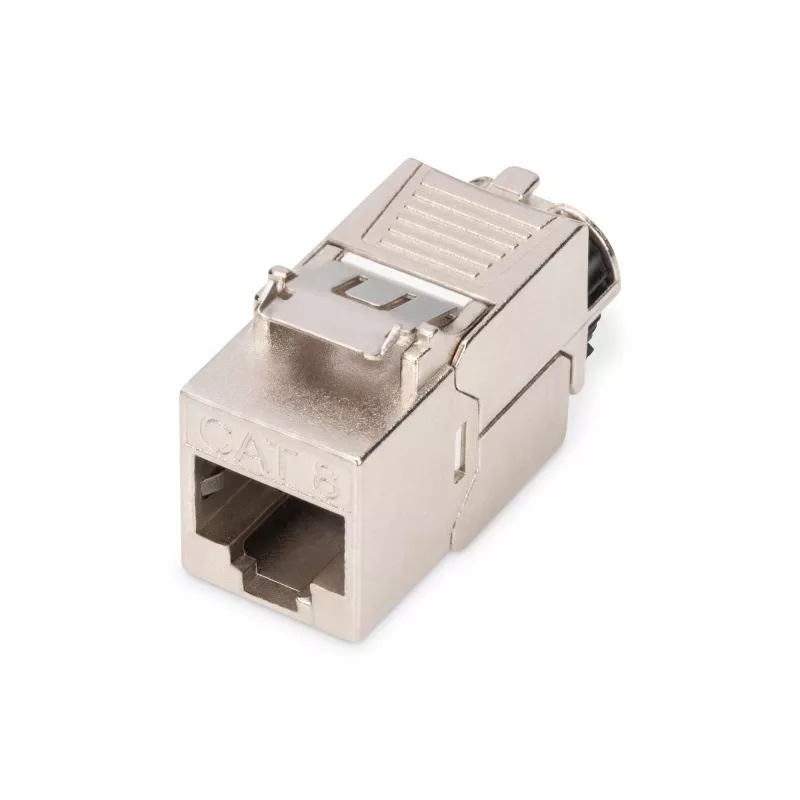

Keystone-Modul Digitus CAT 8.1 RJ-45 geschirmt flach weiß

Das DIGITUS® DN-93816 ist ein geschirmtes CAT 8.1 Keystone-Modul mit werkzeugfreier Montageverbindung, das für die Hochgeschwindigkeitsübertragung von 25/40GBase-T in der Top-of-Rack (ToR)- und Middle-of-Row (MoR)-Verkabelung von Rechenzentren konzipiert ist. Es unterstützt permanente Linkdistanzen von bis zu 24 m und Kanalverbindungsdistanzen von bis zu 30 m, und sein kompakter Formfaktor ermöglicht die Installation von 24 Modulen in einem 483 mm (19") 1U-Panel. Das Modul entspricht den Standards der Kategorie 8.1 und ISO/IEC 11801 und bietet zuverlässige, hochfrequente Netzwerkkonnektivität bis zu 2000 MHz.

Vorteile

Das geschirmte Design reduziert elektromagnetische Störungen und verbessert die Signalintegrität für 25/40GBase-T-Verbindungen. Die werkzeugfreie Montageverbindung vereinfacht die Installation und verkürzt die Einrichtungszeit. Das kompakte Keystone-Format ermöglicht eine hohe Packungsdichte in 1U 19" Panels und eignet sich daher für Rack-Umgebungen in Rechenzentren. Die Konformität mit Kategorie 8.1 und ISO/IEC 11801 gewährleistet die Kompatibilität mit modernen Verkabelungsinfrastrukturen.

Wichtige Spezifikationen

• Standard: Kategorie 8.1 / ISO/IEC 11801
• Übertragung: 25/40GBase-T
• Frequenz: 2000 MHz
• Kabelkompatibilität: AWG 22/1 - 26/7
• Montage: Werkzeugfreies Keystone-Modul
• Permanente Linkdistanz: bis zu 24 m
• Kanallinkdistanz: bis zu 30 m
• Paneldichte: 24 Einheiten in 483 mm (19") 1U

Verwendung

Setzen Sie das Keystone-Modul in eine kompatible 19" 1U-Panelaussparung ein und sichern Sie es mit dem werkzeugfreien Montagemechanismus. Terminieren Sie die entsprechenden AWG 22/1 bis 26/7 Kabel gemäß dem Verdrahtungsfarbcode und stellen Sie die ordnungsgemäße Schirmungsdurchgängigkeit sicher. Verbinden Sie das Panel mit Ihren Netzwerk-Switches für 25/40GBase-T-Verbindungen und halten Sie die angegebenen permanenten Link- und Kanallinkdistanzen ein, um die Signalleistung zu erhalten. Überprüfen Sie die Verbindungen und führen Sie bei Bedarf Zertifizierungstests durch.

Empfehlungen

Verwenden Sie geschirmte Verkabelung und halten Sie eine ordnungsgemäße Erdung aufrecht, um die EMV-Leistung des Moduls zu bewahren. Für maximale Zuverlässigkeit in Rechenzentrumsbereitstellungen halten Sie permanente Links innerhalb von 24 m und Kanallinks innerhalb von 30 m und führen Sie nach der Installation eine Kanalzertifizierung durch.
