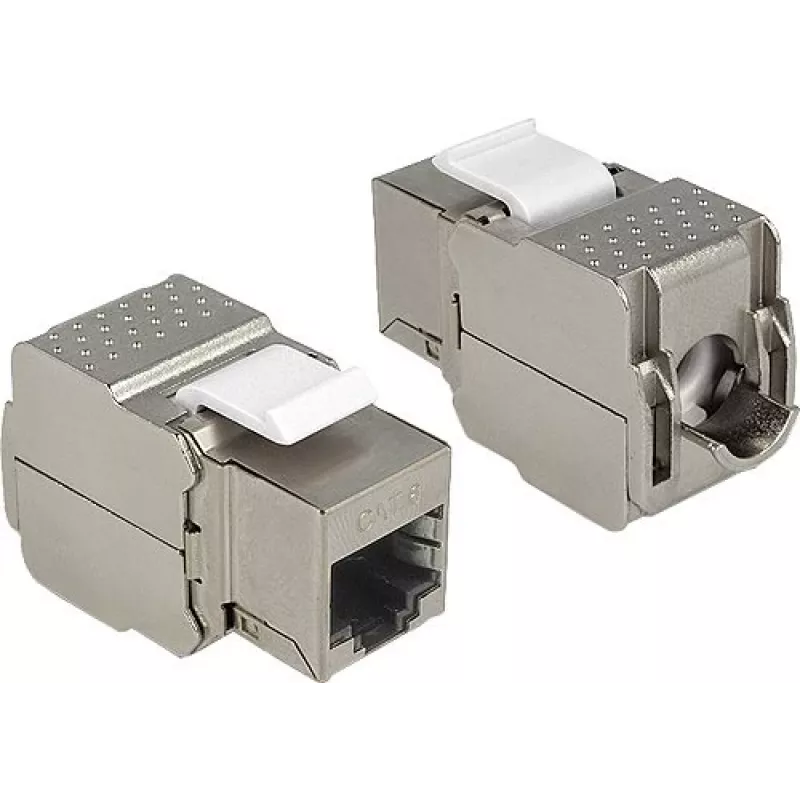

Keystone-Modul DeLOCK 86154

Das Keystone-Modul DeLOCK 86154 bietet eine kompakte Schnittstelle zum Anschluss von Twisted-Pair-Kabeln an eine RJ45-Buchse. Mit standardisierten Abmessungen und silberner Oberfläche rastet das Modul in keystone-kompatible Patchpanels, Rahmen oder Aufputzdosen ein und ermöglicht eine einfache Installation in Netzwerkzubehör-Umgebungen.

Vorteile

Das Modul kombiniert eine RJ45-Buchse auf der Vorderseite mit einem LSA-Anschluss auf der Rückseite und sorgt so für zuverlässige Signalübertragung und einen sauberen Kabelabschluss. Der standardisierte Keystone-Formfaktor gewährleistet Kompatibilität mit gängigen Montagerahmen und Abdeckungen, während die geringen Abmessungen platzsparende Installationen unterstützen.

Geeignet für (Aufgaben / Anwendungsfälle)

• Abschluss von Twisted-Pair-Kabeln in Patchpanels und Keystone-Abdeckungen
• Netzwerkanschlussdosen für Zuhause und kleine Büros
• Aufputzdosen und kundenspezifische Netzwerkgehäuse

Technische Daten

• Marke: DELOCK
• Modell / MPN: 86154
• Anschlüsse: RJ45-Buchse (vorne) und LSA (hinten)
• Farbe: Silber
• Abmessungen (B×T×H): 37,8 mm × 16 mm × 21,9 mm
• Formfaktor: Keystone-Modul

Anwendung

Bereiten Sie das Twisted-Pair-Kabel vor, indem Sie den Außenmantel entfernen und die Adern entsprechend dem gewählten Verdrahtungsstandard anordnen. Schließen Sie die Adern an den LSA-Kontakten auf der Rückseite des Moduls an und achten Sie auf festen Sitz. Rasten Sie das Keystone-Modul in ein kompatibles Patchpanel, eine Abdeckung oder Aufputzdose ein, bis es hörbar einrastet, und stecken Sie dann einen RJ45-Stecker in die vordere Buchse.

Empfehlungen

Prüfen Sie vor dem Abschluss das Verdrahtungsschema (T568A oder T568B) und testen Sie die Verbindung nach der Installation mit geeigneten Netzwerktestern, um korrekte Paarung und Signalintegrität sicherzustellen.
