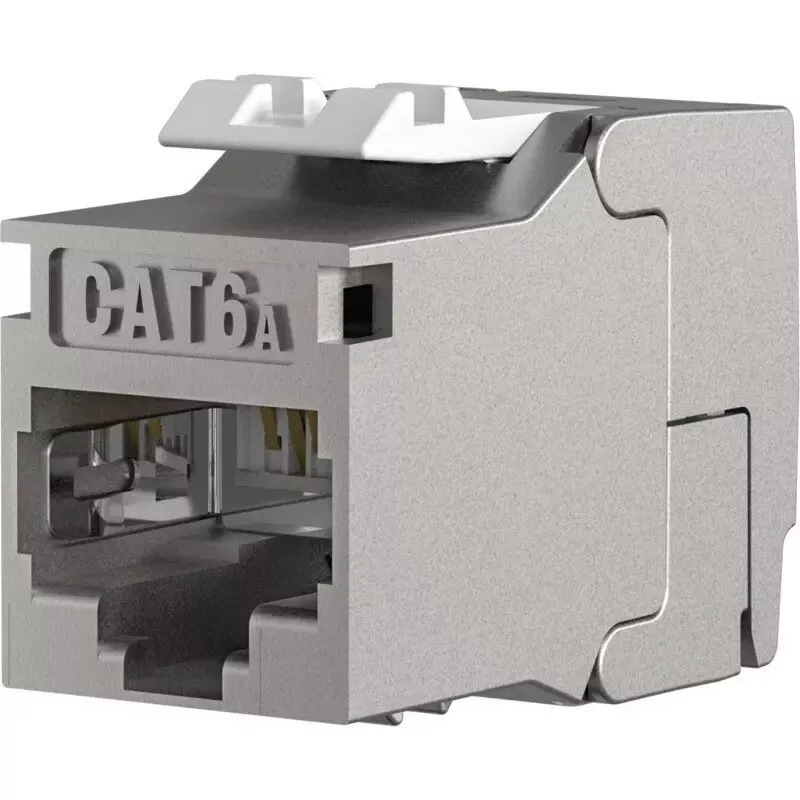

EFB Elektronik RJ45 Keystone Slimline/Shortbody Cat.6A, geschirmt, 29,2 mm, werkzeuglose Montage

Das EFB Elektronik RJ45 Keystone Slimline/Shortbody Cat.6A ist ein geschirmtes Keystone-Modul, das für kompakte Installationen entwickelt wurde. Mit einem 29,2 mm kurzen Gehäuse und Komponentenzertifizierung für 10-Gigabit-Ethernet unterstützt dieses Cat.6A-Modul Hochgeschwindigkeitsdatenübertragung und passt in Anschlussdosen, Unterflurverteilungssysteme und Patchpanels, wo der Platz begrenzt ist. Das Modul bietet werkzeuglose Montage und übersichtliche Paarverwaltung nach TIA/EIA 568 A/B für eine einfache Terminierung.

Vorteile

Das schlanke Kurzgehäusedesign reduziert die erforderliche Einbautiefe, ohne die Schirmungsleistung zu beeinträchtigen. Die werkzeuglose Montage beschleunigt die Installation und reduziert den Bedarf an Spezialwerkzeugen. Das Modul enthält Kabelorganisierer für massive und flexible Leiter (AWG23/1–22/1 und AWG26/7), eine Staubschutzkappe zum Schutz der Kontakte vor der Verwendung und eine Kurzanleitung zur Vereinfachung der Terminierung. Die Schirmung verbessert die Störfestigkeit gegenüber elektromagnetischen Interferenzen in Umgebungen mit erhöhtem Rauschen.

Geeignet für

• Anschlussdosen und Wandplatten mit begrenzter Tiefe
• Unterflurverteilungskanäle und Doppelbodenschränke
• Kompakte Patchpanels und modulare Abdeckplatten
• Business- und Rechenzentrumsverbindungen, die 10-Gigabit-Fähigkeit erfordern

Technische Hauptmerkmale

• Kategorie: Cat.6A, komponentenzertifiziert für 10-Gigabit-Ethernet
• Schirmung: Vollmetallschirm für verbesserten EMI-Schutz
• Bauform: Slimline-Shortbody, 29,2 mm Tiefe
• Terminierung: werkzeuglose Montage mit Paarverwaltung nach TIA/EIA 568 A/B
• Kompatible Leiter: massiv AWG23/1–22/1 und flexibel AWG26/7
• Lieferumfang: Kabelorganisierer, Staubschutzkappe, Kurzanleitung

Verwendung

Bereiten Sie das Kabel vor, indem Sie den Mantel auf die empfohlene Länge abisolieren und die Paare gemäß TIA/EIA 568 A oder B anordnen. Führen Sie die Leiter in die farbcodierten Schlitze des Moduls ein und schließen Sie die Terminierung mit dem integrierten werkzeuglosen Mechanismus ab. Stellen Sie sicher, dass die Schirmung mit der Erdung der Dose oder Abdeckplatte verbunden ist, wenn Sie in einem geschirmten System installieren. Bringen Sie die Staubschutzkappe an, wenn der Port ungenutzt bleibt, um ihn vor Verschmutzung zu schützen.

Empfehlungen

Verwenden Sie das Modul in Installationen, die eine geringe Einbautiefe oder enge Platzverhältnisse erfordern. Überprüfen Sie die Erdung der Schirmung in jeder Dose, um den vollen EMI-Schutz aufrechtzuerhalten, und wählen Sie das korrekte Paarschema (568A oder 568B) konsistent über die gesamte Verbindung. Vermeiden Sie bei permanenten Links einen zu kleinen Biegeradius und befolgen Sie die Herstellerrichtlinien für die maximale Zugkraft.
