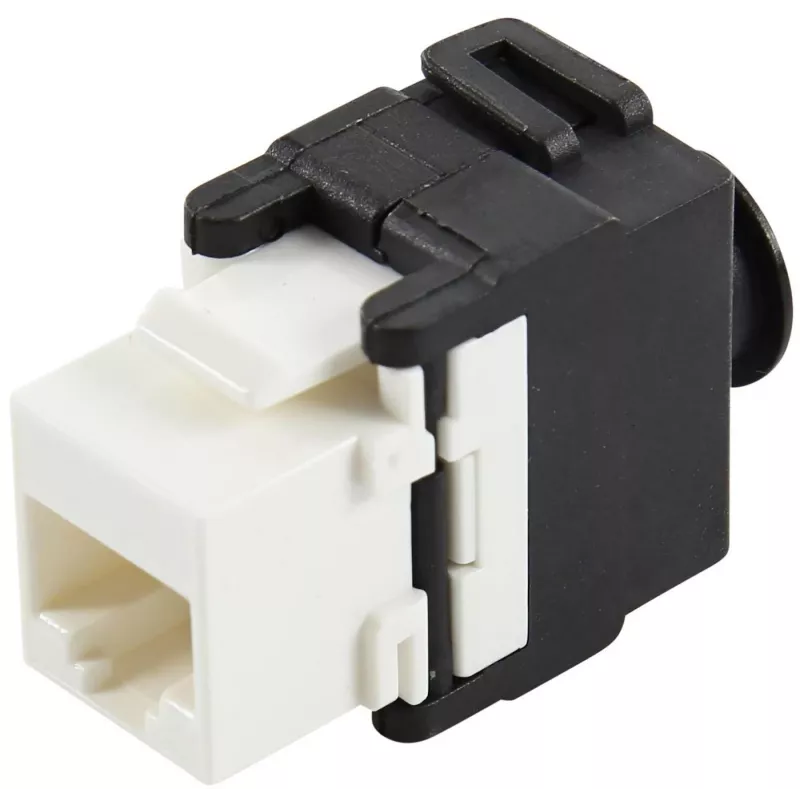

Keystone-Modul LOGON LKS310, flach, weiß, RJ-45-Anschluss

Das LOGON LKS310 Keystone-Modul ist ein flacher, weißer Einsatz für Frontplatten mit einem RJ-45-Anschluss, der für Single-Port-Ethernet-Verbindungen in Keystone-kompatiblen Wanddosen, Patchpanels und Modulen konzipiert ist. Das Modul unterstützt die strukturierte Verkabelung nach Kategorie 5E und ist für den Einsatz in Büros, Datenverteilern und Heimnetzwerken vorgesehen, wo eine einfache, kompakte, ungeschirmte RJ-45-Anschlussdose benötigt wird.

Vorteile

Das Modul erfüllt die Anforderungen der Kategorie 5E nach TIA/EIA-568-A und TIA/EIA-568-B sowie der relevanten internationalen Verkabelungsnormen einschließlich ISO/IEC 11801 und CENELEC EN50173. Es ist konform mit UL 1863 und bietet zuverlässige elektrische Eigenschaften wie geringen Kontaktwiderstand, hohen Isolationswiderstand und eine definierte Spannungsfestigkeit. Das flache, weiße Kunststoffdesign sorgt für ein dezentes Erscheinungsbild und eine einfache Installation in Standard-Keystone-Öffnungen.

Geeignet für

• Netzwerkanschlüsse an Büroarbeitsplätzen
• Patchpanels und Keystone-Patchfelder
• Ethernet-Wandanschlüsse in Wohngebäuden
• Anschlüsse in Datenverteilern und Kommunikationsschränken

Technische Daten

• Kategorie: Cat5e (erfüllt TIA/EIA-568-A und -B Kategorie 5E)
• Steckertyp: RJ-45 Buchse, ungeschirmt
• Ausrichtung: flach / 180°-Winkel
• Material: Kunststoffgehäuse
• Farbe: Weiß
• Elektrische Werte: Strom max. 1,5 A; Spannung 150 V
• Kontaktwiderstand: 20 mΩ
• Isolationswiderstand: 500 MΩ
• Spannungsfestigkeit: 1000 V AC RMS, 60 Hz, 1 min

Verwendung

Setzen Sie das LOGON LKS310 Keystone-Modul in eine kompatible Keystone-Öffnung einer Wanddose oder eines Patchpanels ein, bis es einrastet. Schließen Sie das Netzwerkkabel gemäß den Standard-Cat5e-Verdrahtungsschemas (TIA/EIA-568-A oder TIA/EIA-568-B) an den RJ-45-Anschluss an und überprüfen Sie die Paarkontinuität und Polarität mit geeignetem Prüfgerät. Stellen Sie sicher, dass das Modul fest sitzt und die Kabelführung eine übermäßige Belastung des Steckers verhindert.

Empfehlungen

Verwenden Sie das Modul in Umgebungen, die Cat5e-Leistung und ungeschirmte Installationen erfordern. Testen Sie die Anschlüsse nach der Installation und vermeiden Sie es, das Kunststoffgehäuse längerer direkter Sonneneinstrahlung oder chemischen Lösungsmitteln auszusetzen. Wählen Sie für geschirmte Verkabelungssysteme stattdessen ein geschirmtes Keystone-Modul.
