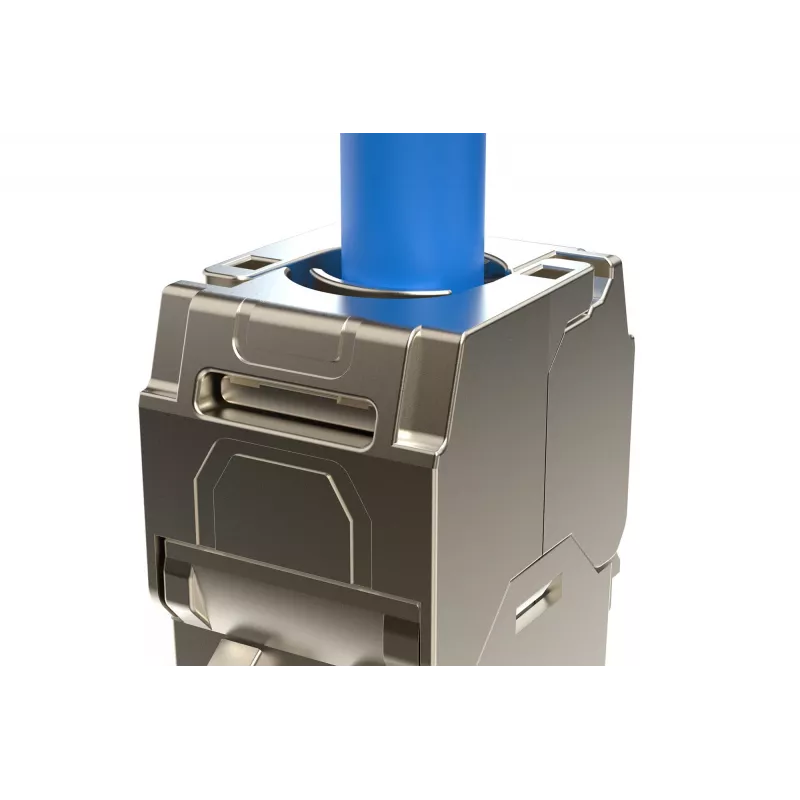

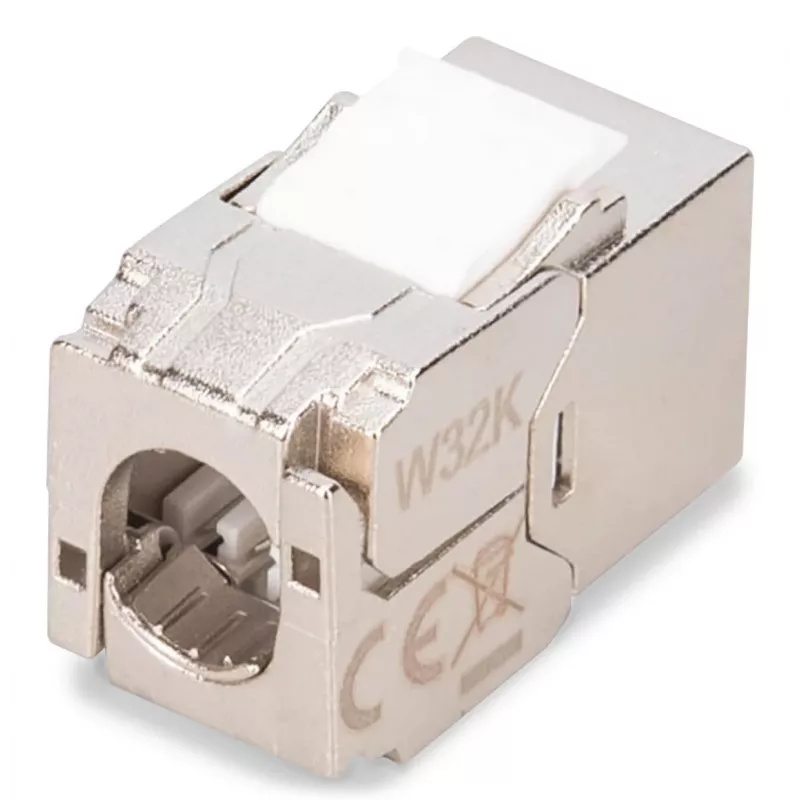

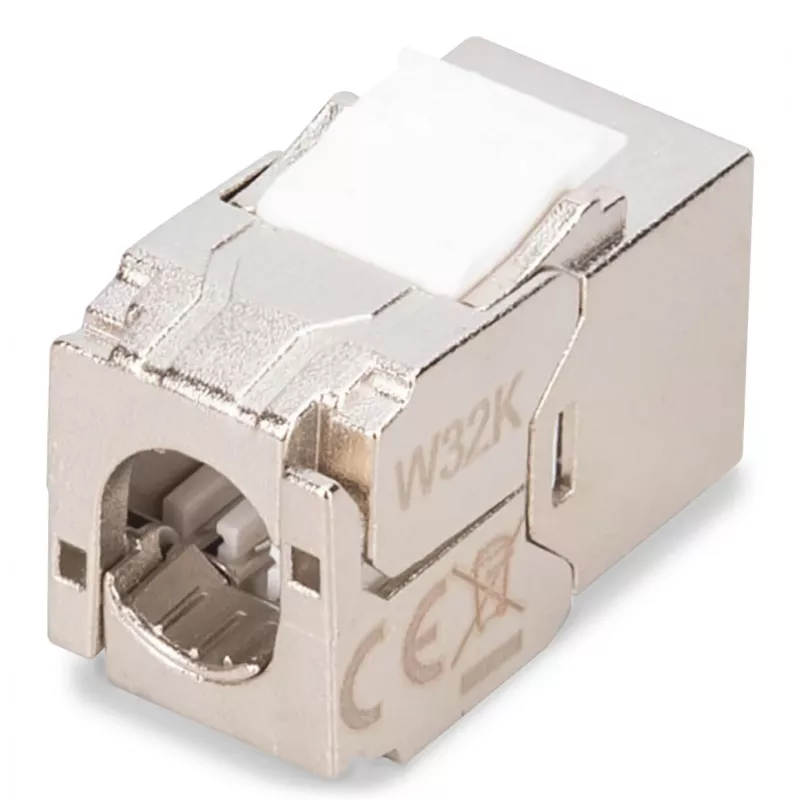

Digitus CAT 6A Kompakt-Keystone-Modul, geschirmt, werkzeugfreie Montage, Anschluss, 4 Stück

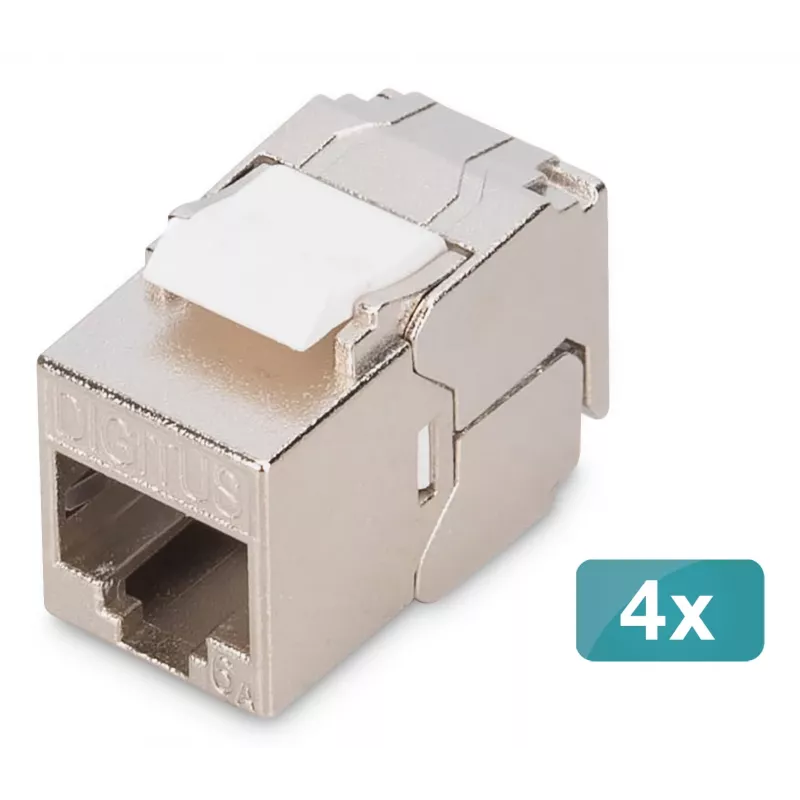

Das Digitus CAT 6A Kompakt-Keystone-Modul (DN-93615-S-4) ist ein geschirmter, werkzeugfrei montierbarer Anschluss, der für professionelle Netzwerkinstallationen konzipiert wurde. Verpackt als Set mit vier Stück, unterstützt das Modul Cat6A 10GBase-T bis 500 MHz und bietet eine 360°-Schirmkontaktierung für verbesserte Signalintegrität. Sein kompaktes Gehäuse aus Zinkdruckguss mit Vernickelung passt in 19" 1U-Panels und designkompatible Anschlussdosen und bietet eine RJ45-Buchse (8P8C) sowie LSA-Schneidklemmen für schnelle Feldmontage.

Vorteile

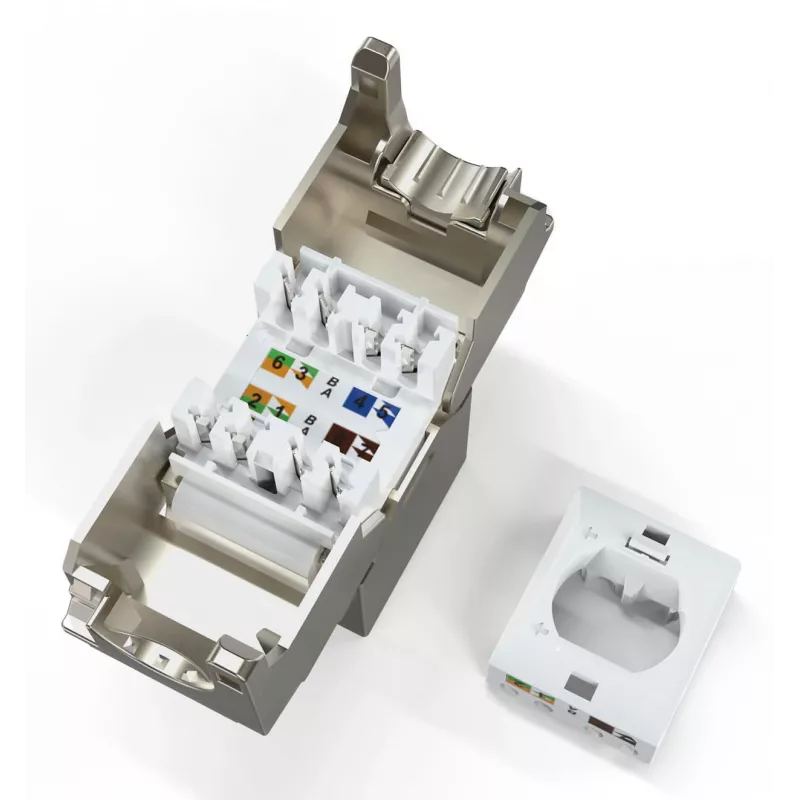

Das Modul ermöglicht eine schnelle, werkzeugfreie Installation mithilfe farbcodierter LSA-Leisten (EIA/TIA 568 A & B) und enthält eine Staubschutzkappe für die RJ45-Buchse. Es unterstützt PoE-Standards IEEE 802.3af/at/bt (einschließlich 4PPoE in der Permanent Link), bietet zuverlässige 360°-Schirmkontaktierung und verfügt über einen wiederverschließbaren intelligenten Kabelmanager und eine Zugentlastung für zuverlässige Kabelfixierung. Die Kontakte sind über Nickel goldbeschichtet, um stabile elektrische Verbindungen und Langlebigkeit in professionellen Umgebungen zu gewährleisten.

Geeignet für

• Hochgeschwindigkeits-Ethernet-Installationen (10GBase-T) in Serverschränken und Verteilfeldern
• Feldmontage und Vor-Ort-Verkabelung ohne Spezialwerkzeug
• Modulare Anschlussdosen und designkompatible Abdeckrahmen
• PoE- und PoE+-Einsätze einschließlich 4PPoE-Permanent-Link-Anwendungen

Technische Daten

• Kategorie: Cat6A, 10GBase-T, 500 MHz
• Standards: ISO/IEC 11801 (3. Ausgabe), EN 50173-1
• PoE-Unterstützung: IEEE 802.3af/at/bt (PoE, PoE+, 4PPoE in Permanent Link)
• Anschluss: RJ45-Buchse (8P8C)
• Kabelanschluss: LSA-Schneidklemmen, farbcodiert EIA/TIA 568 A & B
• Schirmung: 360°-Schirmkontaktierung
• Gehäusematerial: Zinkdruckguss, vernickelt
• Kontaktmaterial: Phosphorbronze, Nickel + 0,5 μm Goldbeschichtung
• Steckkraft: Max. 30 N (IEC 60603-7-51)
• Haltekraft: 7,7 kg (Buchse zu Stecker)
• Betriebstemperatur: -20 °C bis +70 °C
• Steckzyklen: ≥ 750
• Kupferleiter: AWG 26/7 – 22/1, Litze und Massivdraht (getestet mit AWG 22/1)
• Spannungsfestigkeit: 1000 VDC (Kontakt/Kontakt), 1500 VDC (Kontakt/Erde)
• Menge pro Packung: 4 Stück

Anwendung

Entfernen Sie den Kabelmantel auf die empfohlene Länge, ordnen Sie die einzelnen Adern gemäß dem farbcodierten EIA/TIA 568 A- oder B-Schema an und drücken Sie sie in die LSA-Schneidklemmen. Fixieren Sie das Kabel mit der integrierten Zugentlastung und dem wiederverschließbaren Kabelmanager und setzen Sie dann das Modul in das Verteilfeld oder die Anschlussdose ein, bis es einrastet. Installieren Sie es bei Rack-Montage in 19" 1U-Panels je nach Bedarf in Reihe. Verwenden Sie die Staubschutzkappe, wenn der RJ45-Port ungenutzt ist.

Empfehlungen

Verwenden Sie Installationskabel mit AWG 22/1 für optimale Leistung und überprüfen Sie die PoE-Leistungsanforderungen anhand der IEEE 802.3af/at/bt-Spezifikationen. Stellen Sie eine ordnungsgemäße Schirmerdung im Verteilfeld oder der Anschlussdose sicher, um die EMV-Leistung aufrechtzuerhalten.
