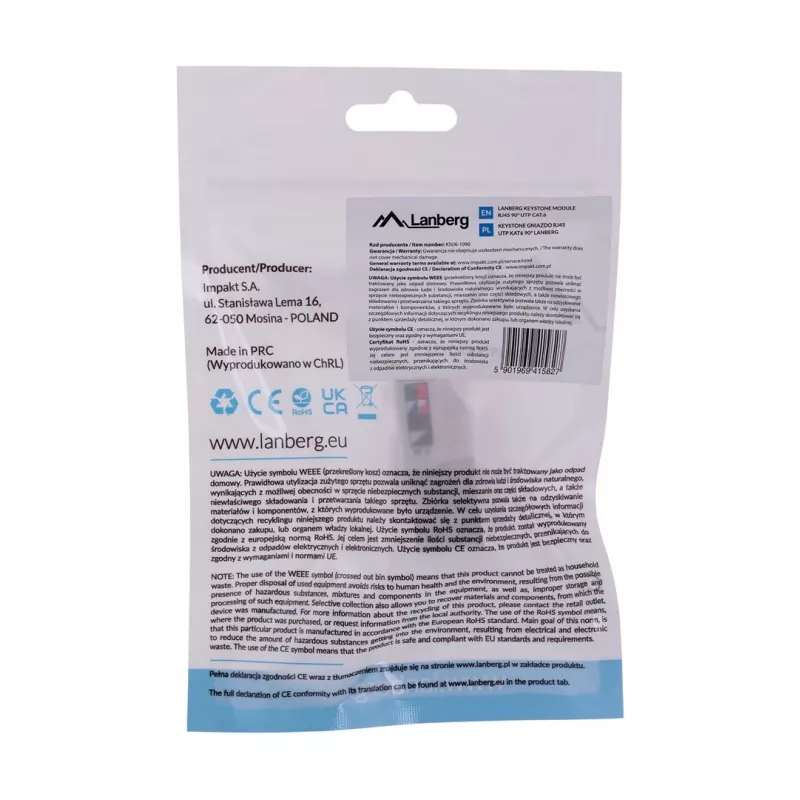

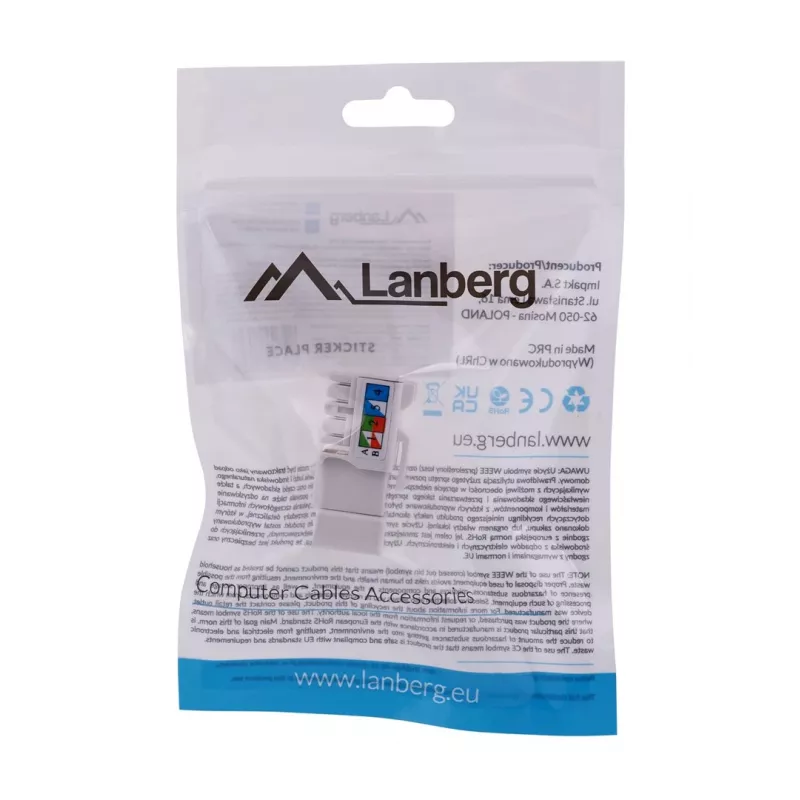

Keystone-Modul LANBERG KSU6-1090, Cat6 U/UTP flach, RJ-45 Stecker auf LSA-Buchse, AWG 22/26, 14.5×16.1 mm, weiß

Lanberg Cat.6 UTP RJ45-Keystone-Modul ist für die Installation in Adaptern und Rahmen mit Stecköffnungen der Größe 16.10 x 14.50 mm vorgesehen, wie z. B. 45x45-Abdeckplatten, Rahmen für elektrische Geräte oder modulare Paneele. Das Modul bietet eine RJ45-Buchse mit IDC-Anschlussabdeckung und unterstützt sowohl 568A- als auch 568B-Verdrahtungsschemata. Die Konstruktion der Leiterplatte (PCBA) gewährleistet zuverlässige elektrische Verbindungen.

Vorteile

Das Keystone-Modul passt in standardmäßige Adapterausschnitte und ist mit gängigen Montagesystemen kompatibel, wodurch es vielseitig in Buchsen, Rahmen und Paneelen eingesetzt werden kann. Es unterstützt sowohl 568A- als auch 568B-Verdrahtungsreihenfolgen und ermöglicht so eine flexible Kabelkonfektionierung. Universelle Schlitzkontakte sind mit LSA-Werkzeugen kompatibel und ermöglichen eine einfache, werkzeugkompatible Installation. Die IDC-Abdeckung schützt die Anschlüsse, und das auf PCBA basierende Design sorgt für stabile Signalpfade.

Wichtige Spezifikationen

• Kategorie: Cat.6 UTP
• Anschluss: RJ45 Keystone
• Kompatible Ausschnittsmaße (H x B): 16.10 x 14.50 mm
• Verdrahtungsschemata: 568A / 568B
• Anschlusstechnik: IDC mit Abdeckung
• Kontakte: universelle Schlitzkontakte, kompatibel mit LSA-Werkzeugen
• Aufbau: PCBA-Leiterplatte

Anwendung

Setzen Sie das Keystone-Modul in jede Adapter- oder Abdeckplattenöffnung ein, die den Abmessungen 16.10 x 14.50 mm entspricht. Konfektionieren Sie das UTP-Kabel mit dem IDC-Anschluss gemäß dem Farbcode 568A oder 568B. Verwenden Sie bei Bedarf ein LSA-kompatibles Werkzeug, um die Leiter in die universellen Schlitzkontakte zu drücken. Bringen Sie nach der Konfektionierung die IDC-Abdeckung an, um die Kontakte zu schützen, und rasten Sie das Modul in den Montagerahmen oder das Paneel ein.

Empfehlungen

Für eine zuverlässige Leistung verwenden Sie ein ordnungsgemäß spezifiziertes Cat.6-UTP-Kabel und stellen Sie sicher, dass die Konfektionierungen dem gewählten Standard 568A oder 568B entsprechen. Prüfen Sie vor der Installation die Kompatibilität des empfangenden Adapters oder der Abdeckplatte mit den Keystone-Abmessungen 16.10 x 14.50 mm.
