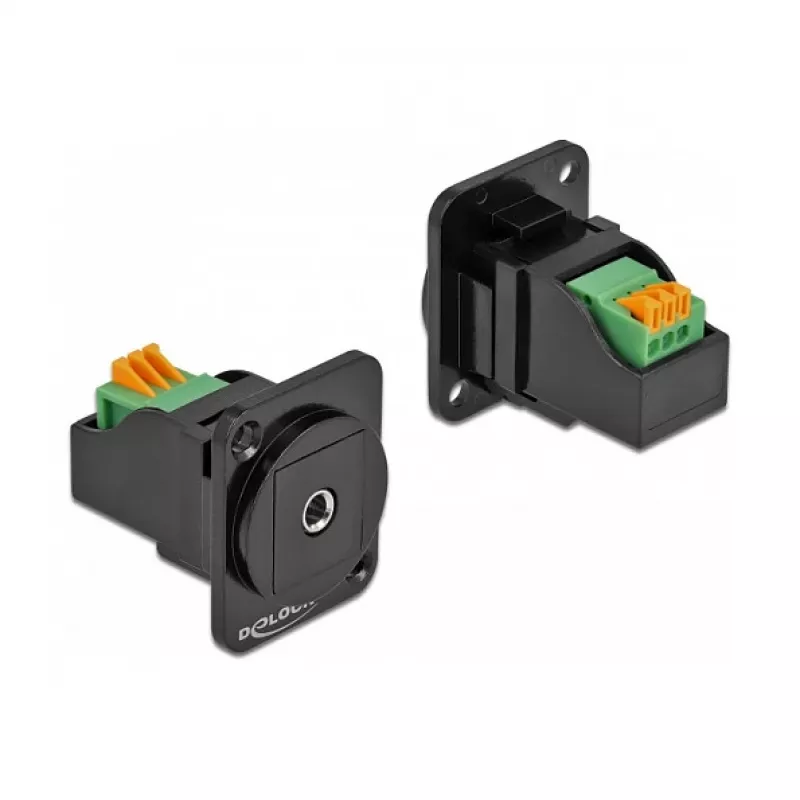

D-Type Modul 3,5 mm 3-polige Stereoklinkenbuchse auf Klemmleiste DeLOCK 86732

Das DeLOCK D-Type Modul bietet eine 3,5 mm 3-polige Stereoklinkenbuchse auf Klemmleistenanschluss in einem flachen, schwarzen Gehäuse, das für den Einbau in Panels oder Gehäuse mit D-Type-Öffnungen für XLR-Buchsen vorgesehen ist. Seine kompakten Abmessungen (31 × 34 × 25,8 mm) und die Einzelstückverpackung machen es geeignet, analoge Audiogeräte in professionelle Systeme zu integrieren und ermöglichen eine einfache Verkabelung zwischen einem Stereo-3,5-mm-Klinkenstecker und einer Klemmleiste.

Vorteile

Das Modul bietet ein kompaktes und flaches Design, das in D-Type-Öffnungen für XLR-Buchsen passt, eine 3,5 mm 3-polige Stereoklinkenbuchse für gängige analoge Audioquellen und eine Klemmleiste für eine sichere, werkzeugzugängliche Verkabelung. Sein schwarzes Gehäuse eignet sich für professionelle Installationen und die Komponente wird als Einzelstück geliefert, was Austausch oder Integration erleichtert.

Geeignet für

• Integration tragbarer Audioquellen in professionelle Audio-Racks
• Kundenspezifische Panel-Bauten oder Gehäuse mit D-Type-Öffnungen für XLR-Buchsen
• Anschluss von Stereo-3,5-mm-Ausgängen an Schraubklemmverkabelung

Technische Daten

• Marke: DELOCK
• Modell / MPN: 86732
• EAN: 4043619867325
• Anschluss 1: 3,5 mm 3-polige Stereoklinkenbuchse (weiblich)
• Anschluss 2: Klemmleiste
• Produktfarbe: Schwarz
• Abmessungen (B × T × H): 31 × 34 × 25,8 mm
• Menge: 1 Stück
• Ursprungsland: China

Verwendung

Montieren Sie das Modul in eine Panel- oder Gehäuseöffnung, die mit D-Type/XLR-Ausschnitten kompatibel ist. Führen Sie die Verkabelung zur Klemmleiste und befestigen Sie die Leiter unter den Klemmschrauben entsprechend der erforderlichen Kanalbelegung (links, rechts, Masse). Stecken Sie den 3,5-mm-Klinkenstecker in die weibliche Stereobuchse, um die Audioverbindung herzustellen. Stellen Sie sicher, dass die Klemmen festgezogen sind und das Modul ordnungsgemäß befestigt ist, um Bewegungen zu verhindern.

Empfehlungen

Das Gerät ist für analoge Audiosignale und Panelinstallationen vorgesehen; vermeiden Sie Feuchtigkeit oder übermäßige mechanische Beanspruchung und überprüfen Sie die Verkabelungspolarität, bevor Sie angeschlossene Geräte einschalten.
