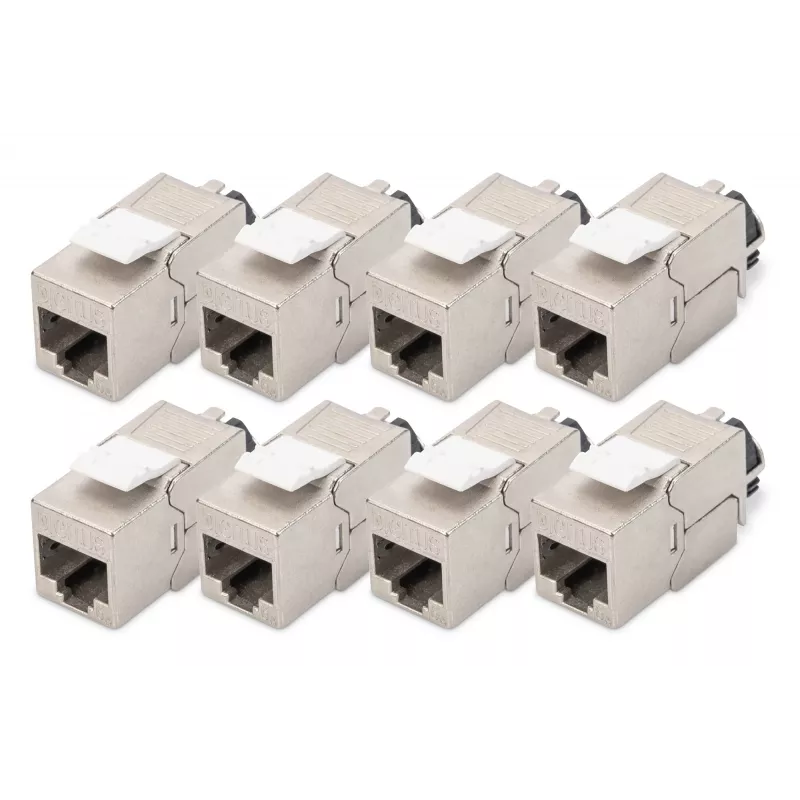

Digitus Cat. 6A Keystone Modul geschirmt intelligenter Kabelmanager 8 St.

Das Digitus Cat. 6A Keystone Modul Set (8 St.) ist eine geschirmte Keystone Lösung für Netzwerke der Kategorie 6A, die einen intelligenten, wiederverschließbaren Kabelmanager für Kabelzugentlastung und Fixierung integriert. Die kompakten Module eignen sich für 19" 1U Patchpanels oder modulare Anschlussdosen und unterstützen PoE-Standards bei gleichzeitiger 360° Schirmkontaktierung und Staubschutz für die RJ45 Buchse.

Vorteile

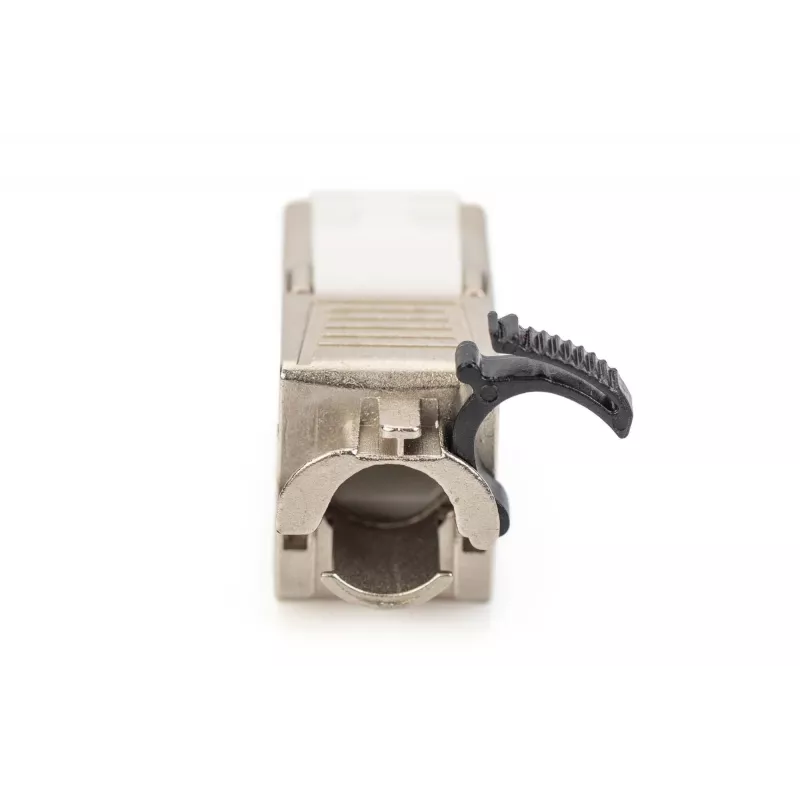

Die Module bieten 360° Schirmung für verbesserte EMV-Leistung, eine werkzeugfreie, vor Ort konfektionierbare Bauweise mit farbcodierten LSA-Schneidklemmen nach EIA/TIA 568 A & B sowie einen wiederverschließbaren Kabelmanager, der Kabel ohne zusätzliches Werkzeug sichert und fixiert. Die kompakten Abmessungen ermöglichen eine Installation mit hoher Packungsdichte in 483 mm (19") 1U Panels, und das Produkt ist GHMT zertifiziert.

Geeignet für

• High-Speed Cat. 6A Netzwerk-Patchpanels

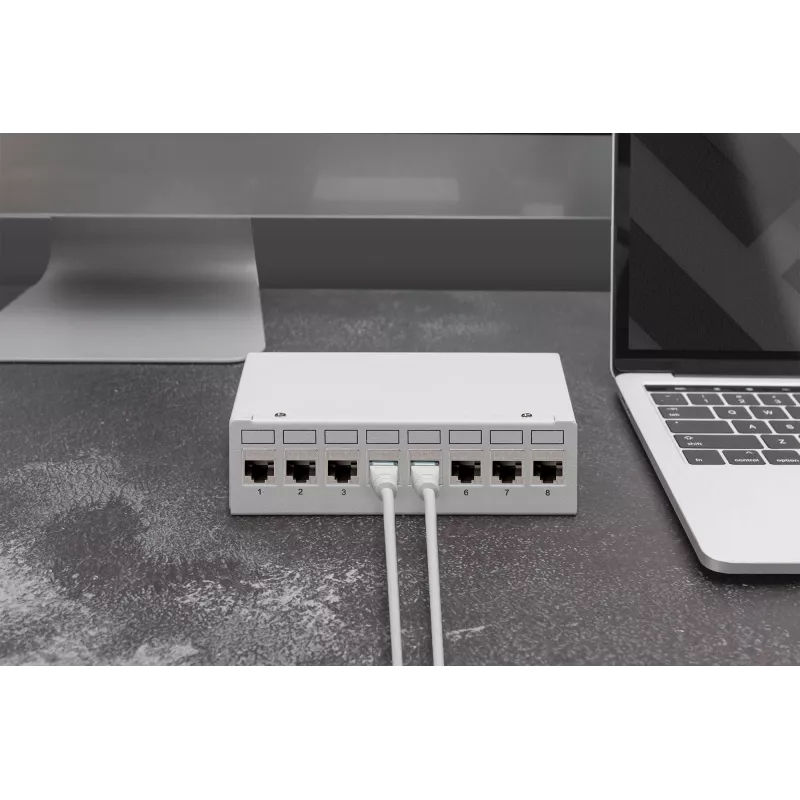

• Modulare Anschlussdosen und Verteilerfelder
• Vor-Ort-Installationen mit werkzeugfreier Montage
• PoE-gespeiste Geräte (IEEE 802.3af/at/bt und 4PPoE)

Wichtige technische Daten

• Standard: Cat. 6A, geschirmt
• Steckverbindertyp: Keystone Modul mit RJ45 Buchse und Staubschutzkappe
• Kabelanschluss: LSA-Schneidklemme, farbcodiert EIA/TIA 568 A & B
• Schirmkontakt: 360°
• PoE-Unterstützung: IEEE 802.3af/at/bt (PoE, PoE+, 4PPoE)
• Zertifizierung: GHMT
• Packungsgröße: 8 Module
• Abmessungen (pro Modul): Breite 14,5 mm, Tiefe 34,5 mm, Höhe 21 mm
• Hersteller/MPN: DIGITUS DN-93617-8
• EAN: 4016032490616

Anwendung

Setzen Sie jedes Keystone Modul in eine kompatible 19" 1U Panelöffnung oder modulare Anschlussdose ein. Entmanteln Sie das Kabel auf die angegebene Länge, legen Sie die Adern gemäß dem gewählten EIA/TIA 568 A oder B Verdrahtungsschema in die LSA-Klemme und schließen Sie durch Eindrücken in die Schneidklemme an. Schließen Sie den wiederverschließbaren intelligenten Kabelmanager, um das Kabel zu sichern und den 360° Schirmkontakt aufrechtzuerhalten. Bringen Sie die Staubschutzkappe auf ungenutzten RJ45 Buchsen wieder an.

Empfehlungen

Verwenden Sie für zuverlässige Leistung geschirmte Twisted-Pair (STP) Cat. 6A Verkabelung und stellen Sie die Durchgängigkeit des Schirmerdung sicher. Befolgen Sie die EIA/TIA Farbcodes und überprüfen Sie die Anschlüsse nach der Installation mit einem Netzwerktester. Lagern Sie ungenutzte Module in trockener Umgebung und vermeiden Sie übermäßiges Biegen des Kabels in der Nähe der Anschlussstelle.
