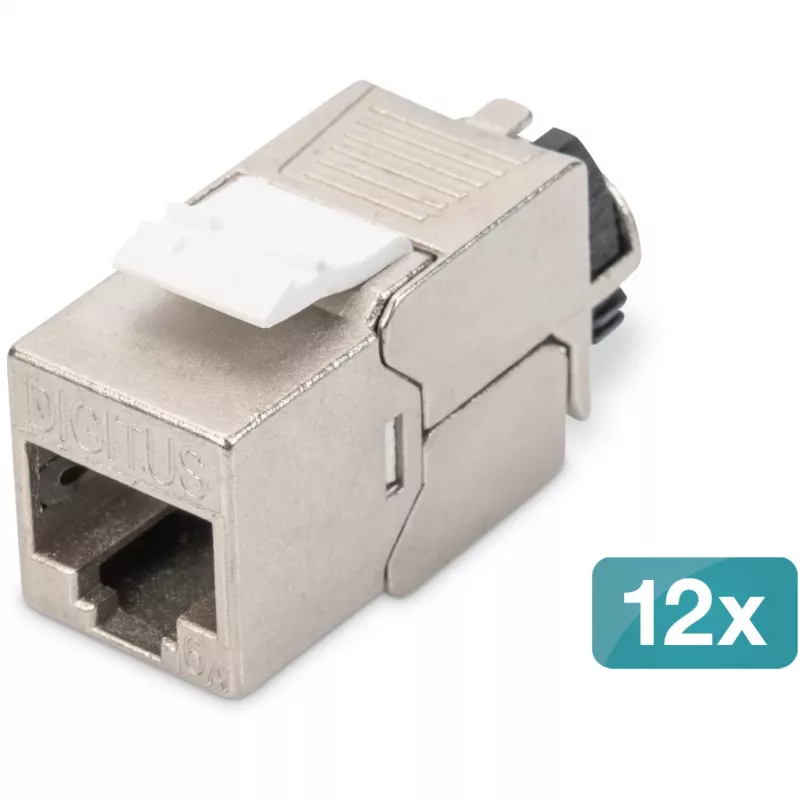

Keystone-Modul DIGITUS CAT 6A geschirmt mit intelligentem Kabelmanager, flach RJ-45, 14,5×34,5×21 mm – 12 Stk.

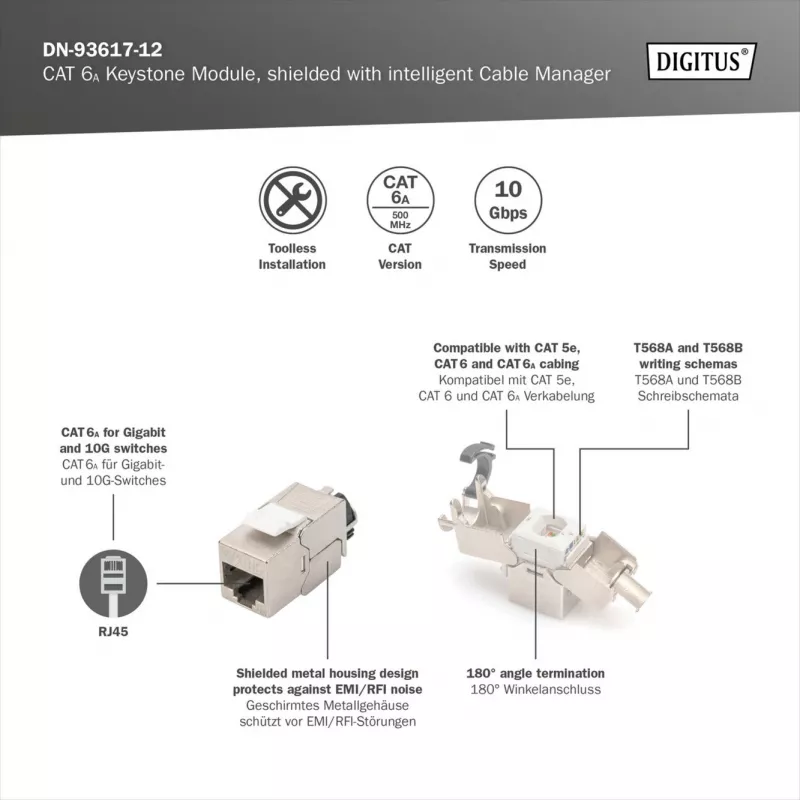

Das DIGITUS CAT 6A geschirmte Keystone-Modul-Set (12 Stk.) ist eine kompakte, flache RJ-45-Lösung für strukturierte Verkabelung in Patchpanels, Wandanschlussdosen und Keystone-Rahmen. Jedes Modul verfügt über ein metallisiertes Gehäuse mit 360°-Schirmkontaktierung, einen wiederverschließbaren intelligenten Kabelmanager zur Zugentlastung und werkzeuglose LSA-Schneidklemmen, farbcodiert nach EIA/TIA 568 A & B. Mit CAT 6A-Leistung bis 500 MHz und Unterstützung für 10GBase-T sind die Module für Hochgeschwindigkeits-Ethernet-Anwendungen und PoE-Implementierung in professionellen Installationen vorgesehen. Die geringen Abmessungen (14,5 × 34,5 × 21 mm) ermöglichen eine dichte Reihenmontage in 19"-1U-Panels und Kompatibilität mit designorientierten Unterputzdosen.

Vorteile

Diese geschirmten CAT 6A-Module kombinieren vollständige 360°-Schirmung und ein vernickeltes Zinkdruckgussgehäuse für zuverlässigen EMI-Schutz und mechanische Robustheit. Der integrierte, wiederverschließbare intelligente Kabelmanager sichert die Kabelführung und bietet Zugentlastung ohne zusätzliche Teile, während die werkzeuglose LSA-Anschlusstechnik die Feldmontage beschleunigt und die Installationszeit reduziert. Die Kontakte sind über Nickel vergoldet für konsistenten elektrischen Kontakt, und geprüfte Steckzyklen gewährleisten Langlebigkeit in häufig genutzten Umgebungen. Das flache RJ-45-Profil unterstützt die Installation in schlanken Rahmen und designkompatiblen Dosen.

Geeignet für

• Hochgeschwindigkeits-Ethernet-Netzwerke (10GBase-T) in Büros und Rechenzentren
• Strukturierte Verkabelung in Patchpanels, Wandanschlussdosen und Keystone-Rahmen
• PoE- und PoE+-gespeiste Geräte einschließlich IEEE 802.3af/at/bt-Implementierungen
• Feldmontage und Nachrüstprojekte, die werkzeuglose Anschlusstechnik erfordern
• Installation in kompakten oder designkompatiblen Unterputzdosen

Wichtige Spezifikationen

• Kategorie: CAT 6A, 10GBase-T, bis zu 500 MHz
• Schirmung: 360°-Schirmkontaktierung; metallisiertes (vernickeltes Zinkdruckguss-) Gehäuse
• Anschluss: RJ-45 8P8C, flaches Profil
• Anschlusstechnik: LSA-Schneidklemmen, farbcodiert EIA/TIA 568 A & B, werkzeuglos
• Kabelkompatibilität: Kupferleiter AWG 26/7 – 22/1, Litze und Massivleiter (getestet mit AWG 22/1)
• Kontaktmaterial und -beschichtung: Phosphorbronze-Kontakte; Nickelgrund mit 0,5 μ Goldauflage
• Elektrisch: Spannungsfestigkeit 1000 VDC (Kontakt/Kontakt), 1500 VDC (Kontakt/Erde)
• Mechanisch: Steckkraft max. 30 N; Haltekraft 7,7 kg zwischen Buchse und Stecker; Steckzyklen ≥ 1000
• Betriebstemperatur: -20 °C bis +70 °C
• PoE-Unterstützung: IEEE 802.3 af/at/bt (PoE, PoE+, 4PPoE in permanentem Link)

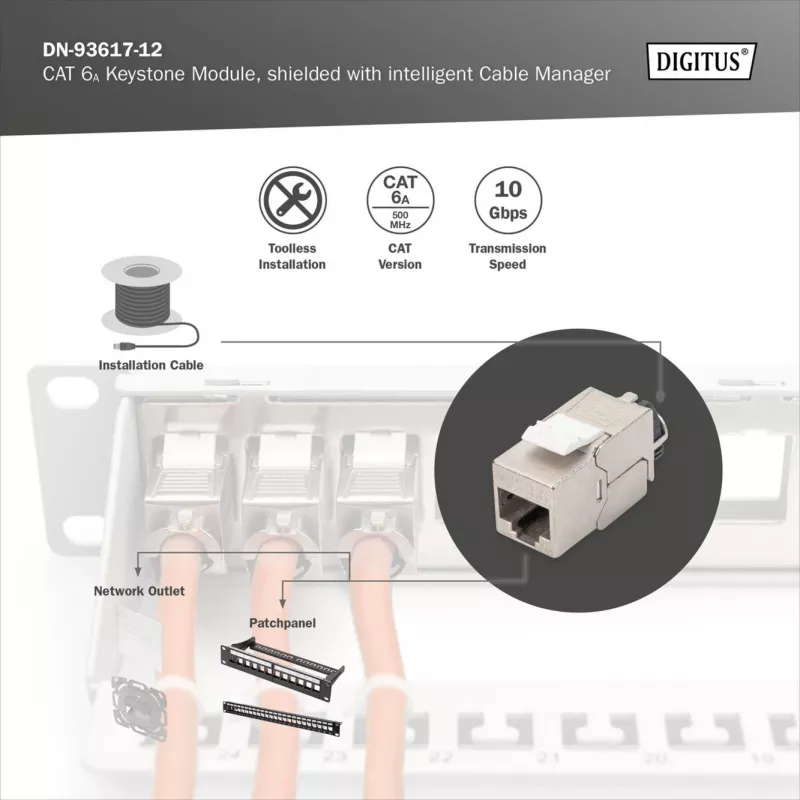

• Montage: Geeignet für Verteilerschränke und Unterputzdosen; Reihenmontage in 19"-1U-Panels

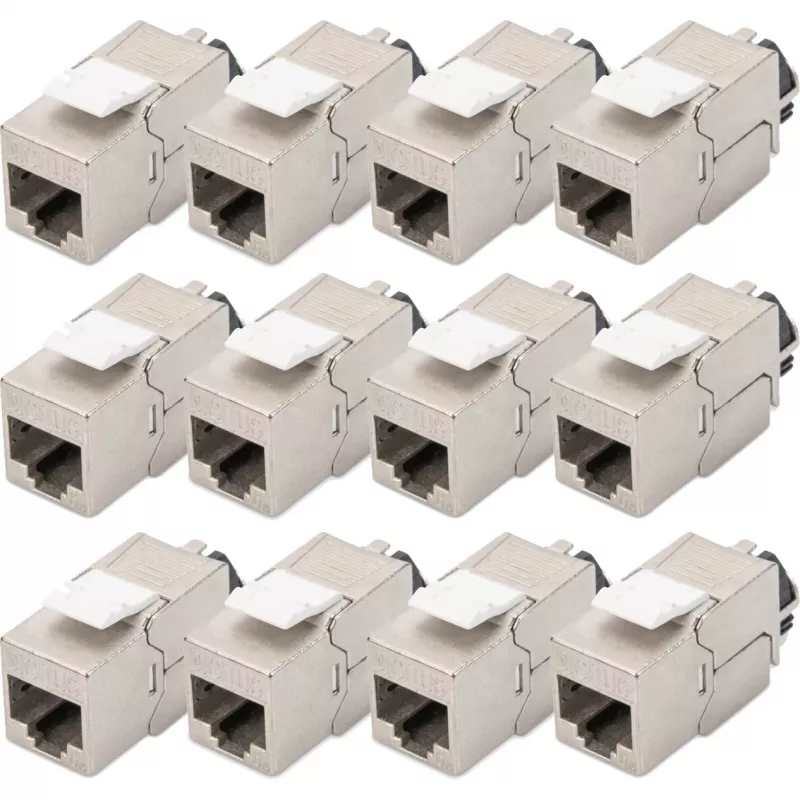

• Set-Inhalt und Abmessungen: 12 Module; 14,5 × 34,5 × 21 mm; flaches Design

Verwendung

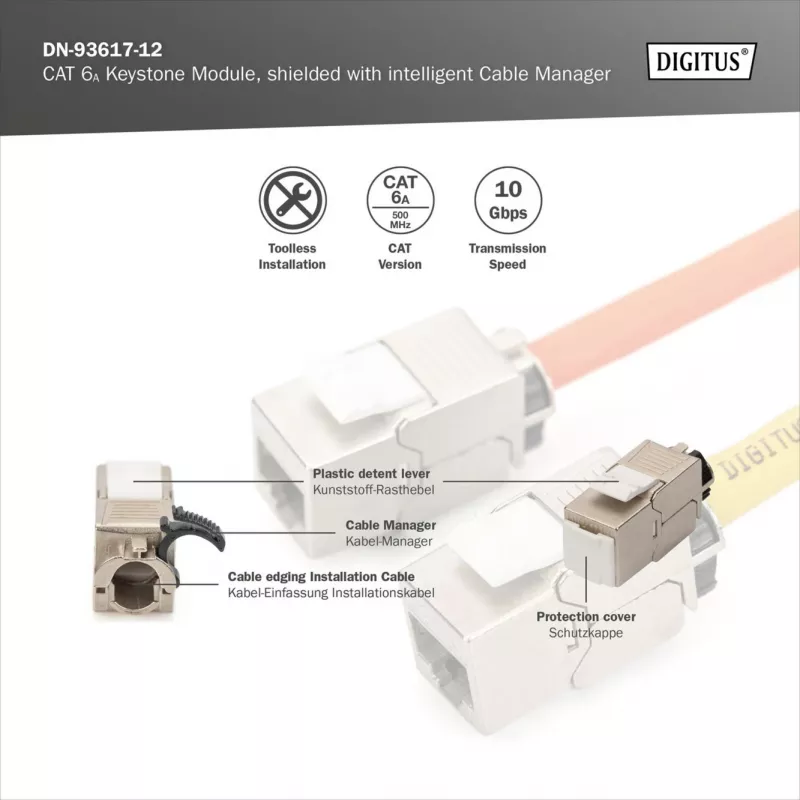

Bereiten Sie das flache oder runde Kupferkabel vor, indem Sie den Außenmantel abisolieren, um die einzelnen Adern freizulegen. Öffnen Sie den wiederverschließbaren intelligenten Kabelmanager, führen Sie die Adern in die farbcodierten LSA-Anschlussklemmen gemäß EIA/TIA 568 A oder B ein und schließen Sie den Kabelmanager, um Zugentlastung und Kabelfixierung zu gewährleisten. Der Anschluss erfolgt werkzeuglos über die Schneidklemme. Stecken Sie den Stecker in die RJ-45-Buchse und überprüfen Sie die Verbindung mit geeignetem Netzwerktestgerät. Für die Panel- oder Wandplattenmontage rasten Sie die Keystone-Module in die kompatiblen Rahmen oder Platten ein und stellen Sie die 360°-Schirmkontaktierung sicher, indem Sie die Modulschirmung mit der Chassis-Erdung verbinden.

Empfehlungen

Verwenden Sie Massivleiter AWG 22/1-Installationskabel für optimale CAT 6A-Leistung und überprüfen Sie die PoE-Leistungsklassen beim Einsatz gespeister Geräte. Stellen Sie eine ordnungsgemäße Erdung der geschirmten Module in Panels oder Verteilerschränken sicher, um EMI-Schutz zu gewährleisten. Bei hochdichten 1U-Installationen sorgen Sie für ausreichende Luftzirkulation und halten Sie den empfohlenen Biegeradius für Flachkabel ein, um die Signalintegrität zu bewahren.
