Digitus CAT 6A Kompakt-Keystone-Modul, geschirmt, werkzeugfreie Montage, 12 Stück

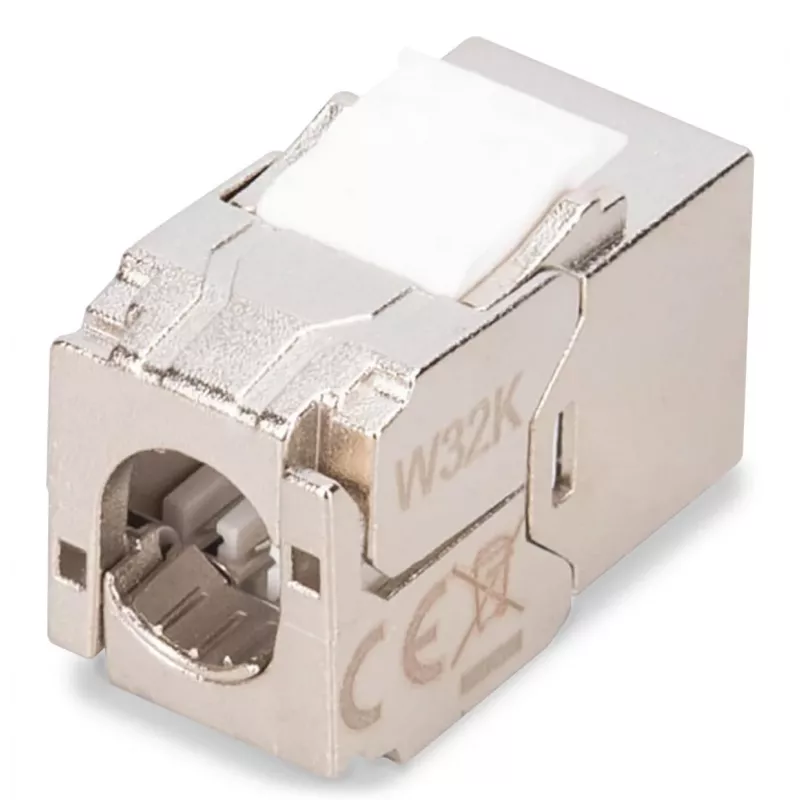

Das DIGITUS CAT 6A Kompakt-Keystone-Modul (DN-93615-S-12) ist ein geschirmter, werkzeugfreier RJ45-Einsatz, der für die schnelle Feldkonfektionierung und den Einbau in Verteilerfelder und modulare Anschlussdosen entwickelt wurde. Geliefert im 12er-Pack, unterstützt jedes Modul Kategorie 6A-Leistung bis 500 MHz und 10GBase-T-Verbindungen und bietet gleichzeitig 360°-Schirmkontaktierung und Staubschutz für die RJ45-Buchse.

Vorteile

Das Modul bietet werkzeugfreien Kabelanschluss über farbcodierte LSA-Schneidklemmen nach EIA/TIA 568 A & B, was die Installation vor Ort vereinfacht. Das Zinkdruckgussgehäuse mit Vernickelung sowie Phosphorbronzekontakte mit Nickel- und 0,5 μ Goldauflage sorgen für zuverlässige elektrische Verbindungen und mechanische Langlebigkeit. Dank des kompakten Designs ist eine Reihenmontage in 19" 1U-Panels und der Einbau in designkompatible Anschlussdosen möglich.

Geeignet für

• Ethernet-Netzwerkinstallationen bis zu 10GBase-T
• Verteilerfelder und Patchpanels (483 mm / 19" 1U)
• Modulare Anschlussdosen und Feldkonfektionierung vor Ort
• PoE-Installationen gemäß IEEE 802.3 af/at/bt (einschließlich 4PPoE im Permanent Link)

Technische Daten

• Kategorie: Cat 6A (10GBase-T), 500 MHz
• Normen: ISO/IEC 11801 3. Ausgabe, EN 50173-1
• PoE: IEEE 802.3 af/at/bt unterstützt (PoE, PoE+, 4PPoE im Permanent Link)
• Steckverbinder: RJ45-Buchse, 8P8C

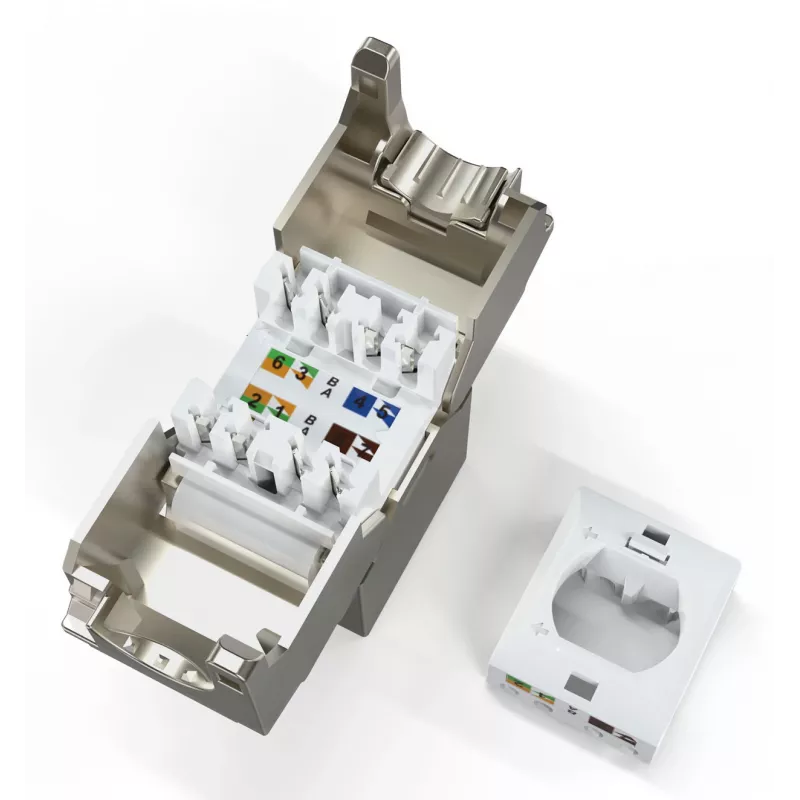

• Kabelanschluss: LSA-Schneidklemmen, farbcodiert nach EIA/TIA 568 A & B
• Schirmung: 360°-Schirmkontaktierung
• Gehäusematerial: Zinkdruckguss, vernickelt
• Kontaktmaterial und -beschichtung: Phosphorbronze; Nickel- und 0,5 μ Goldauflage
• Steckkraft: Max. 30 N (IEC 60603-7-51)
• Haltekraft: 7,7 kg zwischen Buchse und Stecker
• Betriebstemperatur: -20 °C bis +70 °C
• Steckzyklen: ≥ 750
• Leiterkompatibilität: AWG 26/7 bis 22/1, Litze und Massivleiter; geprüft mit AWG 22/1
• Spannungsfestigkeit: 1000 VDC (Kontakt/Kontakt), 1500 VDC (Kontakt/Erde)

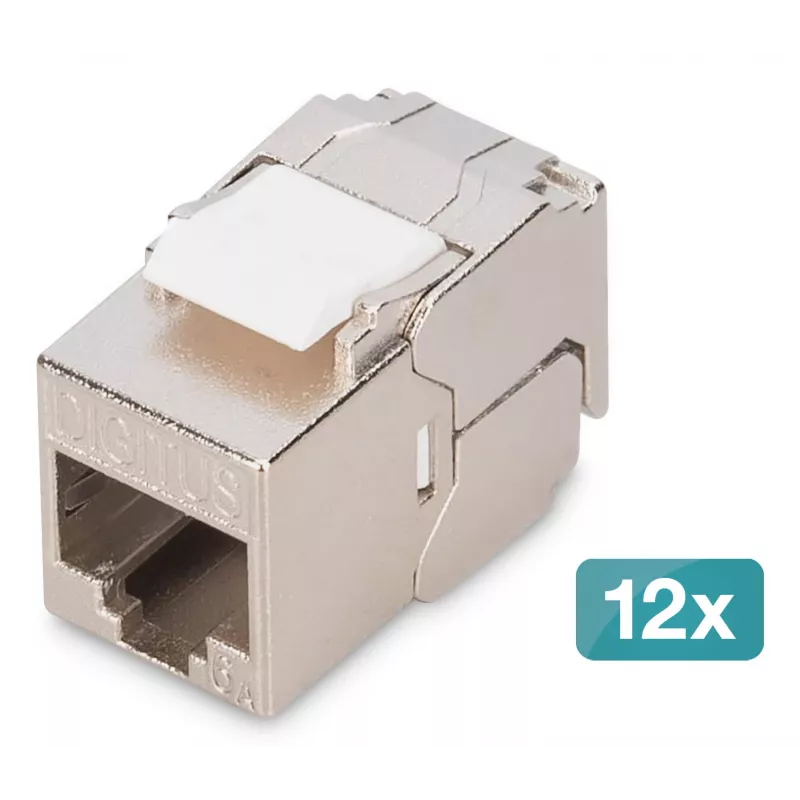

• Menge pro Packung: 12 Stück

Anwendung

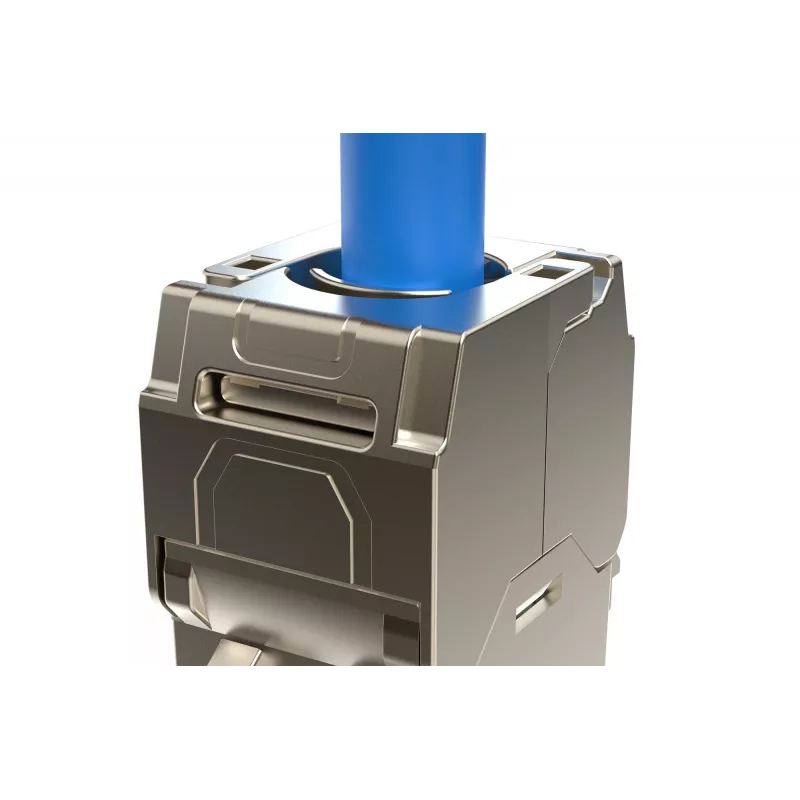

Bereiten Sie das Installationskabel gemäß dem gewählten EIA/TIA-Verdrahtungsschema (568A oder 568B) vor. Führen Sie die Leiter in die farbcodierten LSA-Schneidklemmen ein und drücken Sie sie werkzeuglos fest. Montieren Sie das Modul im Panel oder in der Anschlussdose; sichern Sie das Kabel mit der integrierten Zugentlastung unter Verwendung von Kabelbindern. Verwenden Sie die Staubschutzkappe an ungenutzten RJ45-Buchsen, um die Kontakte zu schützen.

Empfehlungen

Für beste Leistung verwenden Sie ein für Cat6A empfohlenes, massives AWG 22/1 Installationskabel und halten Sie die EIA/TIA-Verdrahtungsnormen ein. Überprüfen Sie die PoE-Leistungsanforderungen anhand der Gerätespezifikationen und vermeiden Sie eine Überschreitung der mechanischen Steck- und Haltegrenzen des Moduls.
