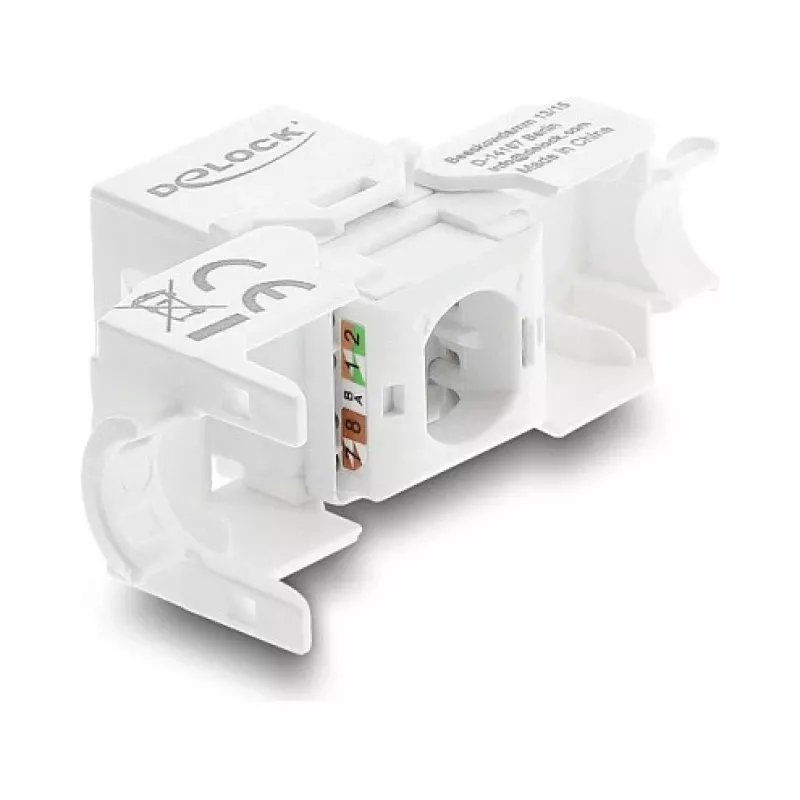

Keystone-Modul DELOCK RJ45 auf LSA Cat.6 UTP werkzeugfrei mit Staubschutzkappe, flach, 16×31,8×19,4 mm, Weiß/Schwarz

Das DELOCK Keystone-Modul ist ein werkzeugfreier Anschluss für Cat.6 UTP-Netzwerkkabel, der eine RJ45-Buchse mit einer LSA-Anschlussschnittstelle kombiniert. Das flache Gehäuse misst 16 × 31,8 × 19,4 mm und verfügt über eine Staubschutzkappe, um den Kontaktbereich bei Nichtgebrauch zu schützen. Es ist in Weiß und Schwarz erhältlich und für die schnelle Einrastmontage in Keystone-Panels, Anschlussdosen oder Aufputzgehäuse konzipiert, um den Cat6-UTP-Kabelabschluss vor Ort zu vereinfachen, ohne dass Auflegewerkzeuge erforderlich sind.

Vorteile

Dieses Keystone-Modul bietet werkzeugfreien LSA-Abschluss und ermöglicht eine schnelle und zuverlässige Verbindung von massiven und flexiblen Leitern der Stärke 22–24 AWG. Der flache Formfaktor reduziert den Überstand hinter Anschlussdosen und in flachen Unterputzdosen, während die integrierte Staubschutzkappe die Steckkontakte während der Installation oder bei vorübergehender Trennung schützt. Die RJ45-Schnittstelle entspricht den Standard-Patch- und Netzwerkgeräten und unterstützt Cat.6 UTP-Leistung für typische lokale Netzwerkanwendungen.

Geeignet für

Technische Daten

Verwendung

Bereiten Sie das Cat.6 UTP-Kabel vor, indem Sie den Außenmantel abisolieren, um die Leiter freizulegen, und ordnen Sie die Paare gemäß dem gewählten Verdrahtungsstandard an. Führen Sie jeden Leiter in den entsprechenden LSA-Schlitz des Keystone-Moduls ein und drücken Sie ihn, bis die Kontakte verbunden sind; der werkzeugfreie Mechanismus befestigt die Drähte ohne Auflegewerkzeug. Rasten Sie das Modul in eine kompatible Keystone-Öffnung in einem Panel, einer Anschlussdose oder einem Aufputzgehäuse ein. Schließen Sie die Staubschutzkappe, wenn die Buchse nicht verwendet wird, um die Kontakte vor Staub und Schmutz zu schützen.

Empfehlungen

Verwenden Sie für zuverlässige Leistung Cat.6 UTP-Kabel und stellen Sie die korrekte Paarausrichtung vor dem Abschluss sicher. Vermeiden Sie übermäßige Leiterlängen im Modul und überprüfen Sie nach der Installation die Durchgängigkeit und Verdrahtungsreihenfolge mit einem Netzwerktester. Lagern Sie Ersatzmodule mit geschlossener Staubschutzkappe, um Verschmutzung zu vermeiden.
