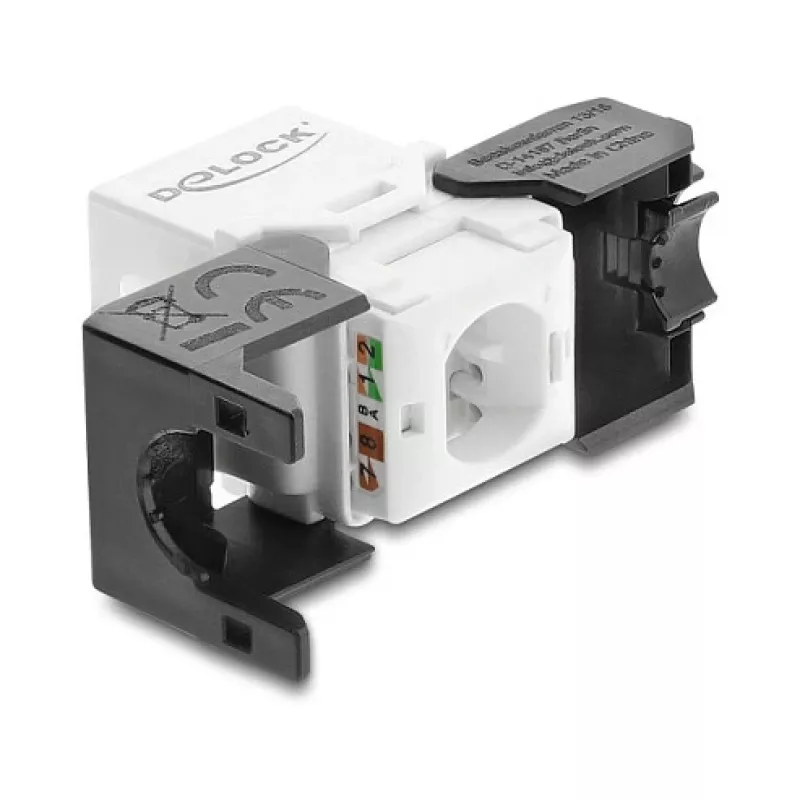

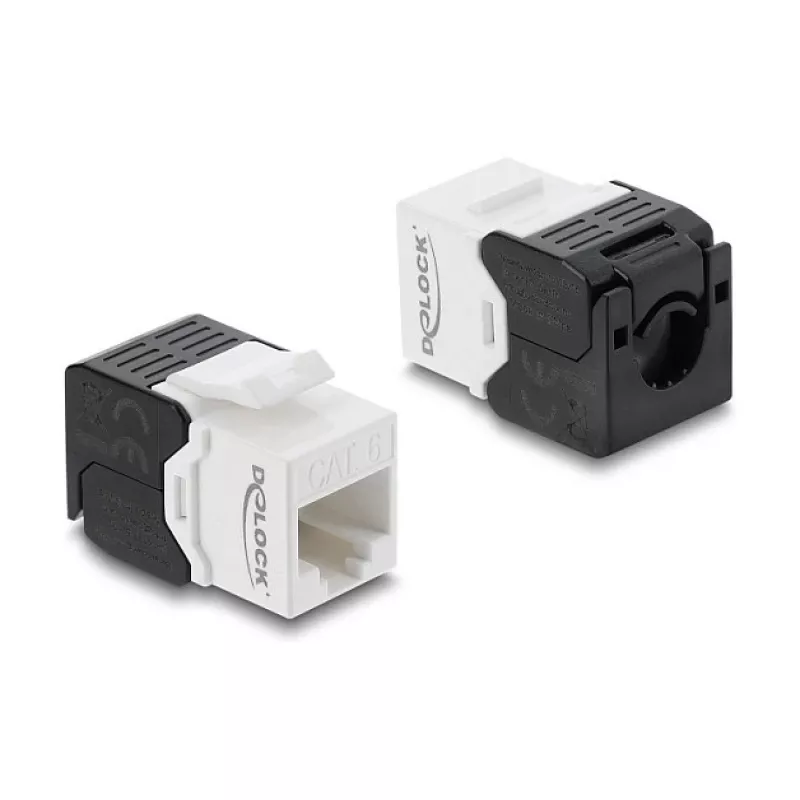

Keystone-Modul DELOCK RJ45 auf LSA Cat.6 UTP werkzeugfrei, flache Bauweise, 16,2×28,2×19,4 mm, schwarz/weiß

Das Keystone-Modul DELOCK RJ45 auf LSA Cat.6 UTP ist ein kompakter, werkzeugfreier Flachstecker, der für die Montage von Netzwerkbuchsen in Keystone-Patchpanels, Anschlussdosen oder Aufputzgehäusen konzipiert ist. Das Modul nimmt auf einer Seite einen RJ‑45-Stecker auf und bietet auf der anderen Seite einen LSA-Anschluss für Cat.6-UTP-Verkabelung. Mit kleinen Abmessungen (16,2 × 28,2 × 19,4 mm) und erhältlich in Schwarz oder Weiß wird das Modul einzeln im Polybeutel geliefert und eignet sich für Installationen, bei denen begrenzter Platz und eine flache Oberfläche erforderlich sind.

Vorteile

Das werkzeugfreie Design macht zusätzliche Crimp- oder Anlegewerkzeuge überflüssig und ermöglicht schnellere und einfachere Installationen. Die flache Konstruktion und kompakte Größe reduzieren den Überstand hinter Wandplatten und ermöglichen eine saubere Montage in flachen Gehäusen. Die Kombination aus RJ‑45-Buchse und LSA-Anschluss unterstützt eine strukturierte Cat.6-UTP-Verkabelung bei gleichzeitig zuverlässigem elektrischem Kontakt. Die Einzelverpackung erleichtert den Austausch oder die Erweiterung einzelner Netzwerkanschlüsse bei Bedarf.

Geeignet für

Technische Daten

Verwendung

Setzen Sie das Modul in eine kompatible Keystone-Öffnung eines Patchpanels, einer Wandplatte oder eines Aufputzgehäuses ein, bis es einrastet. Bereiten Sie das Cat.6-UTP-Kabel vor, indem Sie den Mantel abisolieren, um die Adernpaare freizulegen, und ordnen Sie die Drähte gemäß dem entsprechenden Verdrahtungsstandard an. Schließen Sie jeden Leiter an die LSA-Kontakte an, wobei Sie der Adernführung des Moduls folgen; der werkzeugfreie Mechanismus fixiert die Leiter ohne separate Anlegewerkzeuge. Stecken Sie einen RJ‑45-Stecker vom Netzwerkgerät oder Patchkabel in die vordere RJ‑45-Buchse, um die Verbindung herzustellen.

Empfehlungen

Verwenden Sie Cat.6-UTP-Volldrahtleiter der Stärke 22–24 AWG und stellen Sie einen einheitlichen Verdrahtungsstandard über die gesamte Strecke sicher. Vermeiden Sie übermäßiges Biegen des Kabels in der Nähe des Anschlusspunkts, um die Signalintegrität zu wahren. Wählen Sie für Installationen in anspruchsvollen Umgebungen oder bei geschirmter Verkabelung ein Modul und eine Verkabelung, die diesen Schirmungsanforderungen entsprechen.
