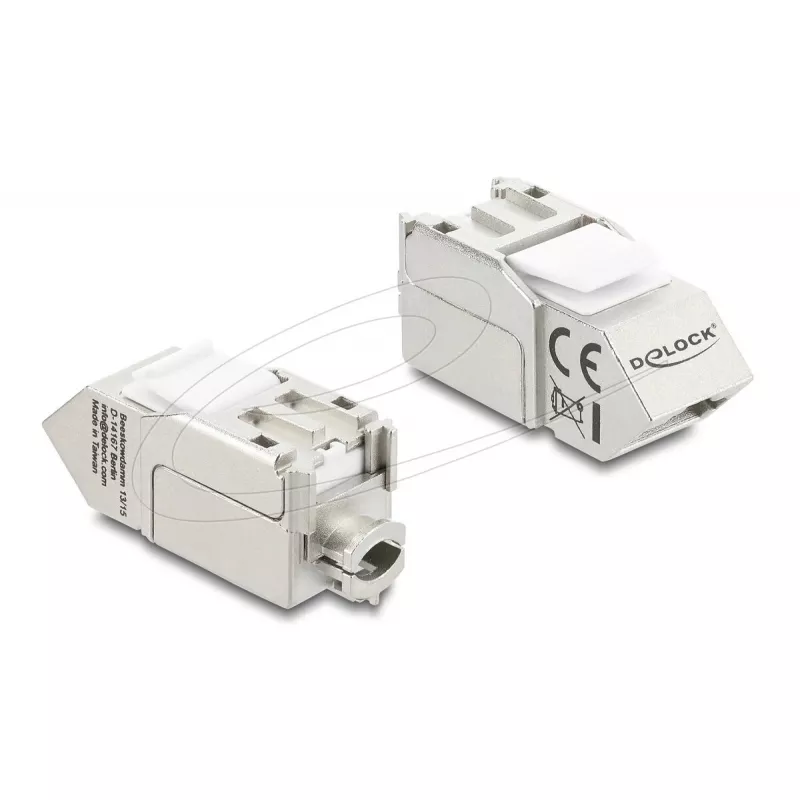

Keystone-Modul DELOCK 90937 – RJ-45 Cat.6A geschirmt abgewinkelt 90°, flache Bauweise, weiß

Das DELOCK 90937 Keystone-Modul ist ein flaches, weißes RJ45 Cat.6A geschirmtes Modul mit einer 45° abgewinkelten RJ45-Buchse und werkzeugfreiem LSA-Anschluss. Es ist für die Schnappmontage in Keystone-Patchpanels, Anschlussdosen oder Aufputzgehäusen konzipiert und bietet Cat.6A-Leistung für Hochgeschwindigkeits-Ethernet und zuverlässige Datenübertragung in strukturierter Verkabelung und Wandanschlussinstallationen.

Vorteile

Der 45° abgewinkelte RJ45-Ausgang ermöglicht eine platzsparende und flexible Installation, verbessert die Kabelführung und vereinfacht das Anschließen von Patchkabeln in beengten oder schwer zugänglichen Bereichen. Die Schirmung und die Cat.6A-Spezifikation unterstützen hohe Datenraten und reduzieren Störungen, während der werkzeugfreie LSA-Anschluss eine schnelle Installation ohne Spezialwerkzeug ermöglicht.

Geeignet für

Wenn es möglicherweise nicht geeignet ist

Dieses Modul ist nicht für den Einsatz vorgesehen, wenn ein anderer Keystone-Formfaktor erforderlich ist; es passt nur in Keystone-Öffnungen mit den Maßen 19,2 x 14,9 mm. Es kann ungeeignet sein, wenn speziell ungeschirmte Anschlüsse benötigt werden oder bei Kabeldurchmessern oder Leiterquerschnitten außerhalb des angegebenen Bereichs.

Technische Daten

Verwendung

Das Keystone-Modul in eine kompatible Keystone-Öffnung in einem Patchpanel, einer Wandanschlussdose oder einem Aufputzgehäuse einschnappen. Das Netzwerkkabel vorbereiten, indem der Außenmantel entfernt und die Leiter gemäß dem gewählten TIA‑568A- oder TIA‑568B-Verdrahtungsschema angeordnet werden. Die Leiter in die LSA-Klemmleisten einführen und werkzeugfrei terminieren. Das Kabel bei Bedarf durch die 90°-Führung führen und ein RJ45-Patchkabel an die abgewinkelte Buchse anschließen.

Was Sie vor dem Kauf beachten sollten

Empfehlungen

Für beste Ergebnisse geschirmte Cat.6A-Patchkabel verwenden und im gesamten System ein einheitliches Verdrahtungsschema (TIA‑568A oder B) einhalten; scharfe Biegungen in der Nähe des Anschlusses vermeiden und auf ordnungsgemäße Erdung der geschirmten Komponenten achten.
