Keystone-Modul DELOCK 90757 flach RJ-45 Silber, 16,1×29,8×19,5 mm

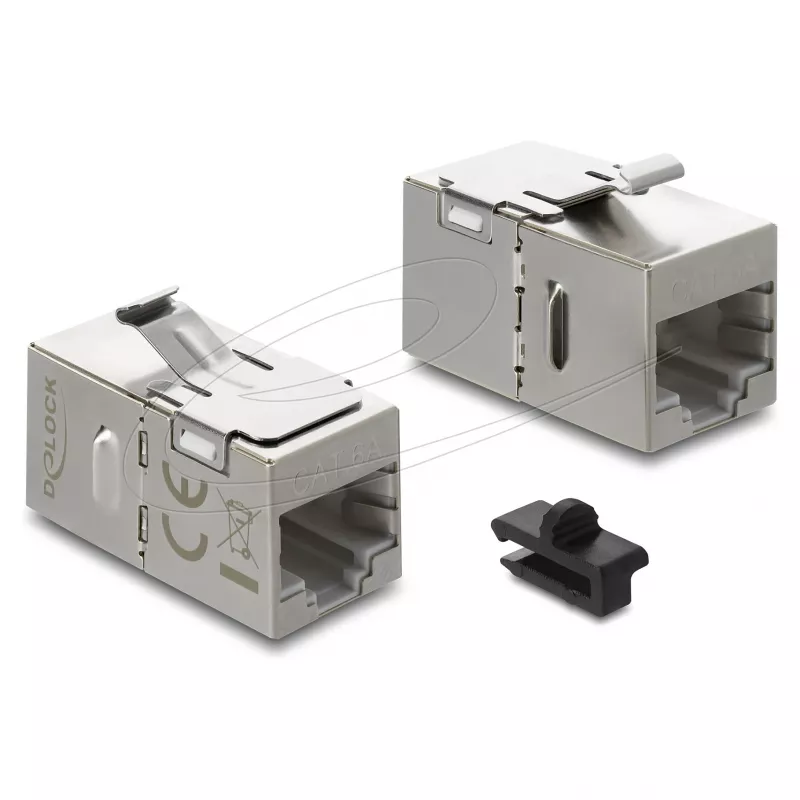

Das DELOCK 90757 ist ein flaches Keystone-Modul mit einer RJ-45-Buchse in Silberausführung. Dank seiner kompakten Abmessungen (16,1 × 29,8 × 19,5 mm) und des standardisierten Keystone-Gehäuses eignet es sich für die Schnappmontage in Keystone-Patchpanels, Rahmen, Aufputzdosen und anderem modularem Netzwerk-Installationszubehör. Das Modul bietet eine geschirmte RJ-45-Schnittstelle, die mit Twisted-Pair-Verkabelung kompatibel ist, und wird einzeln im Polybag geliefert. Ein abnehmbarer Kunststoffclip kann am Modulriegel angebracht werden, um zusätzliche mechanische Stabilität zu gewährleisten.

Vorteile

Das flache Design reduziert die Tiefenanforderungen hinter Wandplatten und in flachen Gehäusen und ermöglicht die Installation auf engstem Raum. Die Schirmung und die vergoldeten Kontakte verbessern die Signalintegrität und die Korrosionsbeständigkeit, während der Metallriegel und der optionale Kunststoffclip die Verbindung sichern. Die standardisierten Keystone-Abmessungen gewährleisten die Kompatibilität mit einer Vielzahl von Montagerahmen und Panels für eine einfache, werkzeuglose Schnappinstallation.

Geeignet für

Wichtige technische Daten

Verwendung

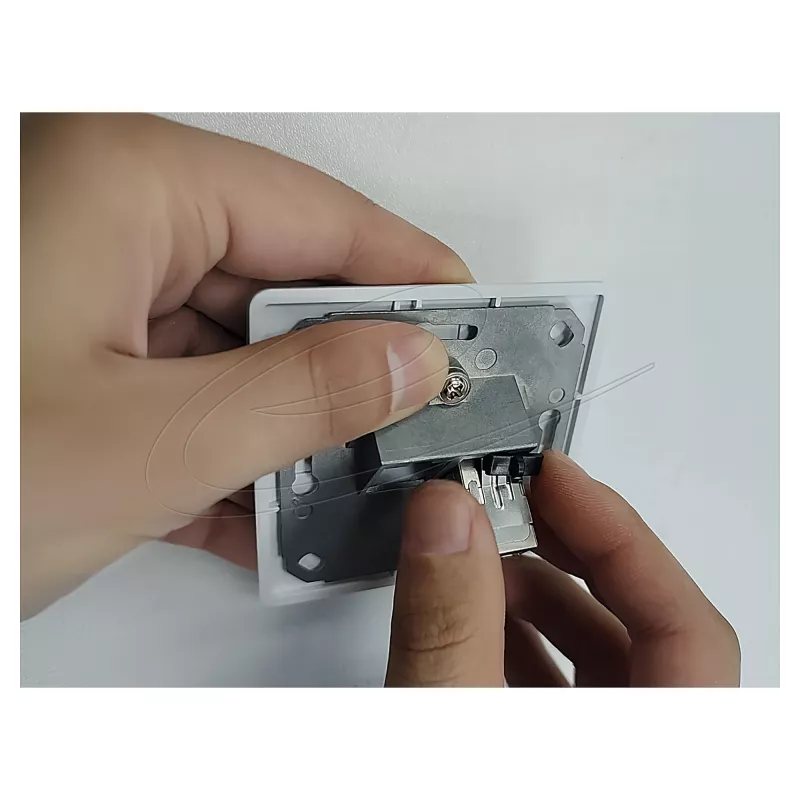

Schließen Sie das geschirmte Twisted-Pair-Kabel an eine kompatible RJ-45-Buchsenrückseite an (Punchdown oder IDC, je nach Adapterdesign) und beachten Sie dabei den korrekten Verdrahtungsstandard (T568A oder T568B). Setzen Sie das Modul in eine kompatible Keystone-Öffnung ein, bis der Metallriegel einrastet, und befestigen Sie bei Bedarf den mitgelieferten Kunststoffclip am Modulriegel für zusätzlichen Halt. Stellen Sie sicher, dass der Kabelschirm am Installationspunkt ordnungsgemäß geerdet ist, wenn er in geschirmten Netzwerkumgebungen verwendet wird.

Empfehlungen

Verwenden Sie dieses flache RJ-45-Keystone-Modul in Klasse-konformen Cat6A-Verkabelungsstrecken, bei denen der Platz hinter Rahmen oder in Gehäusen begrenzt ist. Für optimale Leistung achten Sie auf eine ordnungsgemäße Schirmanbindung und verwenden Sie das Modul mit kompatiblen Keystone-Rahmen und geschirmten Patchpanels, um die Gesamtsystemerdung und den EMV-Schutz aufrechtzuerhalten.
