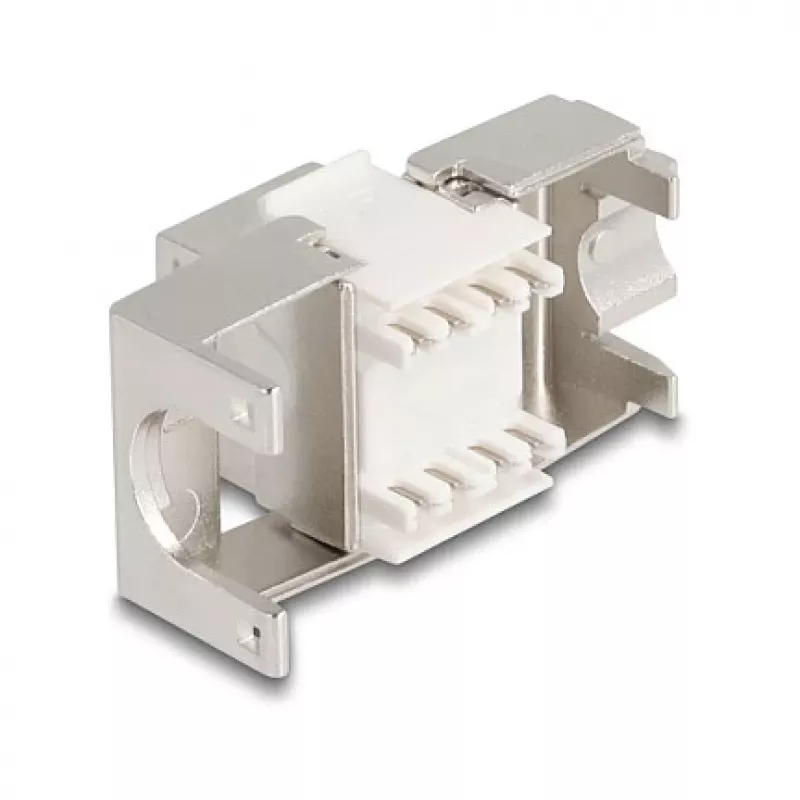

Keystone-Modul DELOCK 90723 – flacher RJ-45-Einsatz, silber/weiß, 16×28,5×22,6 mm

Das DELOCK 90723 Keystone-Modul ist ein flacher RJ-45-Einsatz, der für netzwerkabschlüsse mit geringer Einbautiefe konzipiert ist. Das kompakte Modul misst 16 × 28,5 × 22,6 mm und ist in Silber/Weiß gehalten. Es wird als Einzelstück in einem Polybeutel geliefert und ist für die Snap-in-Montage in Keystone-Trägern wie Patchpanels, Wanddosen oder Aufputzdosen vorgesehen, bei denen ein schlanker Steckverbinder für Cat6a-Verkabelung erforderlich ist.

Vorteile

Die schlanke, kurze Bauform reduziert die benötigte Tiefe und ermöglicht Installationen auf engstem Raum, ohne die RJ-45-Kompatibilität zu beeinträchtigen. Die flache RJ-45-Female-Kupplung unterstützt die Standard-Keystone-Montage und akzeptiert LSA/22–24 Abschlussarten, die für die Cat6a-Verkabelung geeignet sind. Die kompakten Maße und die neutrale Silber/Weiß-Oberfläche erleichtern die Integration in verschiedene Keystone-Gehäuse und Abdeckrahmen.

Geeignet für

Technische Spezifikationen

Verwendung

Schließen Sie das Netzwerkkabel mit der LSA-Punchdown-Methode oder einem kompatiblen Anlegewerkzeug für 22–24 AWG-Leiter an das Modul an und beachten Sie dabei die Cat6a-Verdrahtungsnormen für die Paarausrichtung und die Einhaltung der Verdrillungsgrenzen. Setzen Sie das Modul nach dem Abschluss in die Keystone-Öffnung des Patchpanels, der Wanddose oder der Aufputzdose ein, bis es einrastet. Stellen Sie sicher, dass das Modul vollständig sitzt und die Kabelführung keine übermäßige Spannung auf den Abschluss ausübt.

Empfehlungen

Verwenden Sie das Modul in Installationen, bei denen ein Keystone mit reduzierter Tiefe erforderlich ist. Befolgen Sie für eine optimale Leistung die Cat6a-Installationspraktiken: minimieren Sie die Lücke der verdrillten Paare in der Nähe des Abschlusses, halten Sie den zulässigen Kabelbiegeradius ein und setzen Sie geeignete Erdungs- und Kabelmanagementlösungen ein. Überprüfen Sie die Abschlüsse nach der Installation mit einem Netzwerktester.
