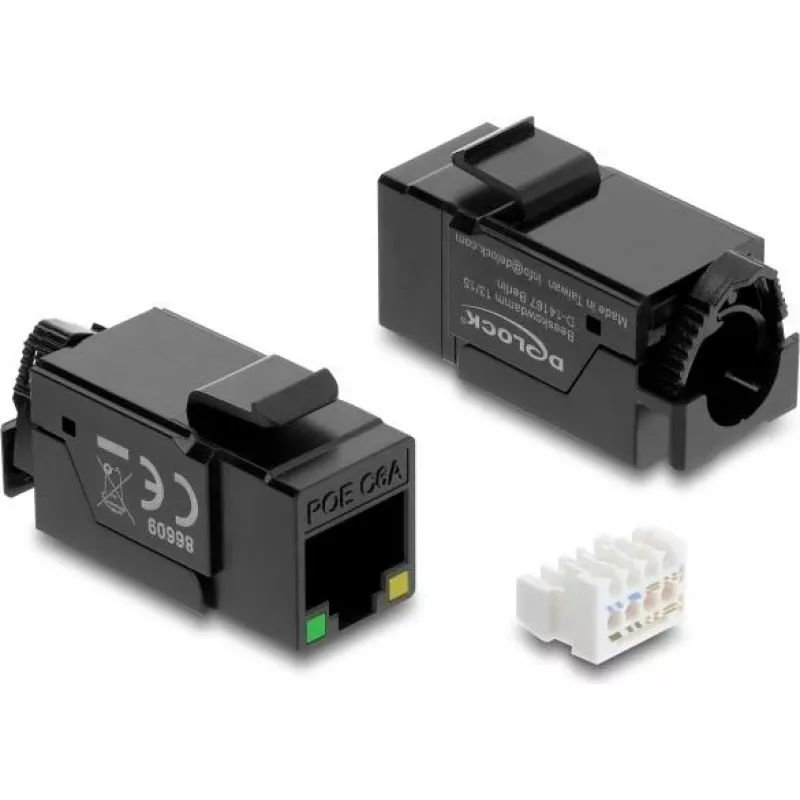

Keystone-Modul DELOCK 86609 — flach RJ-45, schwarz, 16,4×37,5×22 mm

Das DELOCK 86609 Keystone-Modul ist ein kompakter, flacher RJ-45-Einsatz in Schwarz, konzipiert für die Schnappmontage in Keystone-Panels, Anschlussdosen oder Aufputzgehäusen. Mit Abmessungen von 16,4 × 37,5 × 22 mm bietet es eine platzsparende RJ-45-Schnittstelle zum Abschluss von verdrillten Ethernet-Kabeln. Das Modul unterstützt geschirmte Verbindungen und verfügt über einen werkzeuglosen LSA-Anschlussbereich für den direkten Kabelabschluss. Integrierte PoE-Erkennungs-LEDs zeigen das Vorhandensein und den Typ der Power-over-Ethernet-Versorgung an, und ein hinterer Verriegelungsclip sichert das Netzwerkkabel ohne Einsatz von Kabelbindern.

Vorteile

Der flache Formfaktor des Moduls und die standardisierten Keystone-Abmessungen ermöglichen eine einfache Schnappmontage in gängigen Panels und Wandplatten. Die geschirmte Konstruktion erfüllt die Leistungserwartungen nach Cat.6A und trägt dazu bei, die Signalintegrität in Umgebungen mit elektromagnetischen Störungen aufrechtzuerhalten. Der werkzeuglose LSA-Anschluss vereinfacht die Installation und reduziert die Einrichtungszeit, während die integrierten PoE-Anzeige-LEDs eine sofortige visuelle Bestätigung des PoE-Vorhandenseins und der Klasse bieten. Der integrierte hintere Verriegelungsclip sichert das Kabel für eine ordentliche, zugentlastete Verbindung ohne zusätzliches Befestigungsmaterial.

Geeignet für

• Strukturierte Verkabelungsinstallationen in Büros, Serverräumen und Kommunikationsschränken
• Keystone-Patchpanels und modulare Anschlussdosen, die eine flache RJ-45-Schnittstelle erfordern
• Unterputzdosen und Aufputzgehäuse, wo der Platz begrenzt ist
• Umgebungen, in denen PoE-gespeiste Geräte verwendet werden und eine schnelle PoE-Erkennung benötigt wird

Technische Daten

• Anschluss: 1 × RJ-45-Buchse (8P/8C)
• Abschluss: 1 × LSA, werkzeuglos
• Kategorie: Cat.6A-Spezifikation
• Schirmung: Geschirmt (STP)
• PoE-Erkennung: Integrierte LEDs zeigen Vorhandensein und Typ von PoE an
• Pinbelegung: TIA-568A/B-kompatibel
• Abmessungen: 16,4 × 37,5 × 22 mm (B × T × H)
• Montage: Keystone-Schnappmontage kompatibel
• Farbe: Schwarz

Anwendung

Bereiten Sie das verdrillte Kabel vor, indem Sie den Außenmantel abisolieren und die Paare nur so weit wie nötig für den Abschluss entdrillen. Schließen Sie die Leiter im werkzeuglosen LSA-Anschlussbereich gemäß der gewählten TIA-568A- oder TIA-568B-Pinbelegung an. Nach dem Abschluss schnappen Sie das Modul in die Keystone-Öffnung eines Patchpanels, einer Anschlussdose oder eines Aufputzgehäuses ein, bis es einrastet. Schließen Sie ein RJ-45-Patchkabel an die vordere Buchse des Moduls an, um die Netzwerkverbindung herzustellen. Verwenden Sie den hinteren Verriegelungsclip, um das Kabel zur Zugentlastung zu sichern, ohne dass zusätzliche Kabelbinder erforderlich sind.

Empfehlungen

Verwenden Sie geeignete geschirmte, verdrillte Kabel und stellen Sie eine ordnungsgemäße Erdung sicher, wenn Sie das geschirmte Modul einsetzen, um die Cat.6A-Leistung zu gewährleisten. Überprüfen Sie den PoE-Typ und die Leistungsanforderungen der angeschlossenen Geräte. Nutzen Sie die integrierten LEDs, um das PoE-Vorhandensein zu bestätigen, bevor Sie empfindliche Geräte mit Strom versorgen. Vermeiden Sie übermäßiges Entdrillen der Paare und befolgen Sie die Best Practices für strukturierte Verkabelung, um eine zuverlässige Leistung zu erzielen.
