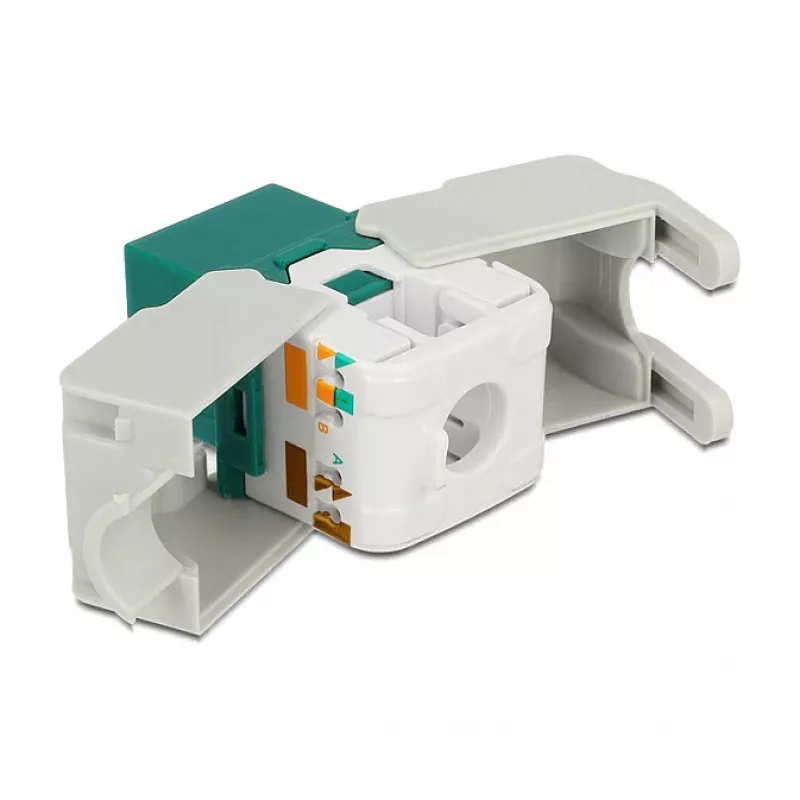

Keystone-Modul DeLOCK 86349

Das Keystone-Modul DeLOCK 86349 bietet eine kompakte Schnittstelle zum Anschluss von Twisted-Pair-Kabeln an eine RJ45-Buchse. Mit standardisierten Abmessungen für die Schnappmontage konzipiert, passt das Modul in Keystone-Patchfelder, Anschlussdosen und Aufputzgehäuse. Es verfügt über ein grünes Gehäuse sowie eine RJ-45-Buchse und LSA-Schneidklemmkontakte für die strukturierte Netzwerkverkabelung.

Vorteile

Die standardisierte Keystone-Form des Moduls gewährleistet die Kompatibilität mit gängigen Montagerahmen und -feldern. Der integrierte RJ-45-Steckverbinder und die LSA-Anschlusstechnik ermöglichen einen sauberen Übergang zwischen fester Verkabelung und modularen Netzwerkports. Die geringen Abmessungen (24,5 mm × 41 mm × 18,1 mm) erleichtern die Installation in Umgebungen mit hoher Packungsdichte.

Geeignet für

• Strukturierte Ethernet-Installationen in Büros und Datenverteilerräumen
• Keystone-Patchfelder und Wandanschlussdosen
• Aufputzgehäuse und kleine Verteilerfelder
• Projekte, die LSA-/110-Schneidklemmen erfordern

Technische Spezifikationen

• Marke: DELOCK
• Modell / MPN: 86349
• EAN: 4043619863495
• Anschlüsse: RJ-45-Buchse und LSA-Schneidklemmkontakte
• Farbe: grün
• Abmessungen (B × T × H): 24,5 mm × 41 mm × 18,1 mm
• Kategorie: Netzwerkzubehör

Verwendung

Schließen Sie das Twisted-Pair-Kabel unter Beachtung des korrekten Verdrahtungsschemas (T568A oder T568B) an die LSA-Schneidklemmkontakte an. Nachdem das Kabel aufgelegt wurde, setzen Sie das Keystone-Modul in die kompatible Keystone-Öffnung ein, bis es einrastet. Stecken Sie handelsübliche RJ-45-Patchkabel in die vordere Buchse, um Netzwerkgeräte anzuschließen.

Empfehlungen

Für zuverlässige Leistung verwenden Sie geeignete Auflegewerkzeuge und überprüfen Sie die Verdrahtung nach der Installation mit einem Netzwerkkabeltester. Wählen Sie an beiden Enden der Verbindung denselben Verdrahtungsstandard (T568A oder T568B) und vermeiden Sie übermäßiges Biegen des Kabels in der Nähe des Anschlusspunkts.
