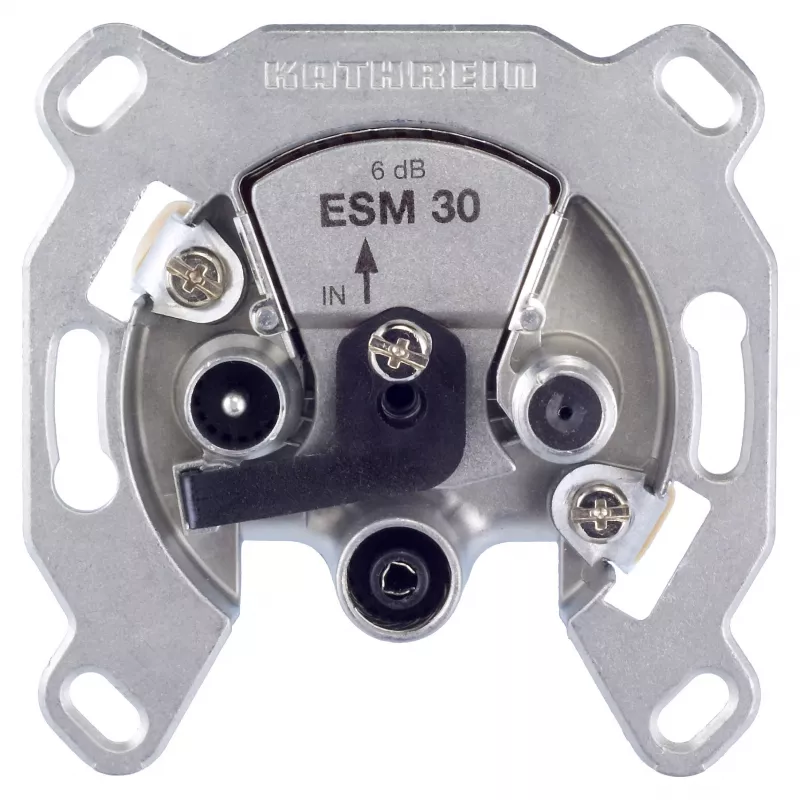

Kathrein ESM 30 Triple Antennensteckdose für TV, Radio und Satellit (Sternnetz)

In modernen Heimunterhaltungs- und Konnektivitätssystemen ist die Verteilung von Satelliten-, terrestrischen TV- und Radiosignalen an eine einzelne Wandsteckdose ohne Signalverlust oder Interferenzen eine häufige Herausforderung. Die Kathrein ESM 30 Antennensteckdose löst dies, indem sie einen einzigen, bündig montierten Anschlusspunkt bietet, der alle drei Dienste gleichzeitig unterstützt – ideal für Sternnetzinstallationen.

Für wen ist sie geeignet

Diese Steckdose ist für professionelle Installateure und Hausbesitzer konzipiert, die eine zuverlässige, leistungsstarke Dreifachsteckdose zum Anschluss von Satellitenreceivern, Fernsehern und Radios an ein zentrales Verteilungssystem benötigen. Sie eignet sich besonders für Sternnetzwerke, bei denen jede Steckdose einzeln gespeist wird.

Hauptmerkmale

• Dreifachkonfiguration: ein Satellitenausgang (F-Buchse), ein TV-Ausgang (IEC-Stecker) und ein Radioausgang (IEC-Buchse).
• Großer Frequenzbereich: 5–862 MHz für TV/Radio und 950–2200 MHz für Satellit.
• Niedrige Durchgangsdämpfung von 4 dB für TV/Radio- und Satellitenpfad.
• DC-Durchlass für Satellit (max. 24V / 0,5A) zur Stromversorgung von LNBs oder Schaltern.
• Hohe Schirmdämpfung (Klasse A) und Rückflussdämpfung >10 dB für ein sauberes Signal.
• Robustes Zinkdruckgussgehäuse für Langlebigkeit und lange Lebensdauer.
• Unterputz-Design für ein sauberes, professionelles Finish.

Technische Daten

• Produkttyp: Antennensteckdose
• Steckdosentyp: SAT & TV & Radio
• Anzahl der Steckdosen: 3
• TV-Ausgangsanschluss: IEC-Stecker (Koaxialstecker)
• Radio-Ausgangsanschluss: IEC-Buchse (Koaxialbuchse)
• Satelliten-Ausgangsanschluss: F-Buchse
• Frequenzbereich (TV/Radio): 5–862 MHz
• Frequenzbereich (Satellit): 950–2200 MHz
• Durchgangsdämpfung (TV/Radio): 4 dB
• Durchgangsdämpfung (Satellit): 4 dB
• DC-Durchlass (Satellit): Ja, max. 24V / 0,5A
• Schirmdämpfung: Klasse A
• Rückflussdämpfung: >10 dB
• Isolation zwischen den Ausgängen: >20 dB
• Impedanz: 75 Ohm
• Gehäusematerial: Zinkdruckguss
• Betriebstemperatur: -20 bis +55 °C
• Montageart: Unterputz
• Anwendung: Einzelanschlussdose für Sternnetze

Tipps

Für beste Leistung sorgen Sie für eine ordnungsgemäße Abschluss aller Kabel und verwenden Sie hochwertige Koaxialkabel, die für den Frequenzbereich geeignet sind. Die DC-Durchlassfunktion ermöglicht die Fernspeisung von Satellitenkomponenten, aber stellen Sie sicher, dass die angeschlossenen Geräte die Spannungs- und Stromgrenzen unterstützen. Bei der Installation in einem Sternnetz sollte jede Steckdose direkt mit der zentralen Verteilungseinheit verbunden werden, um die Signalintegrität zu erhalten.
