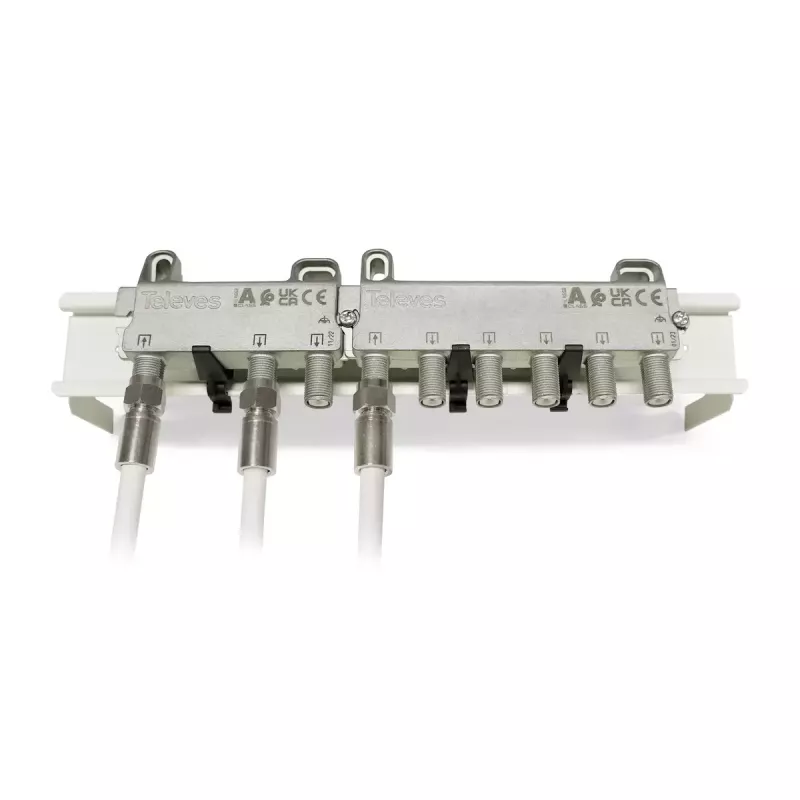

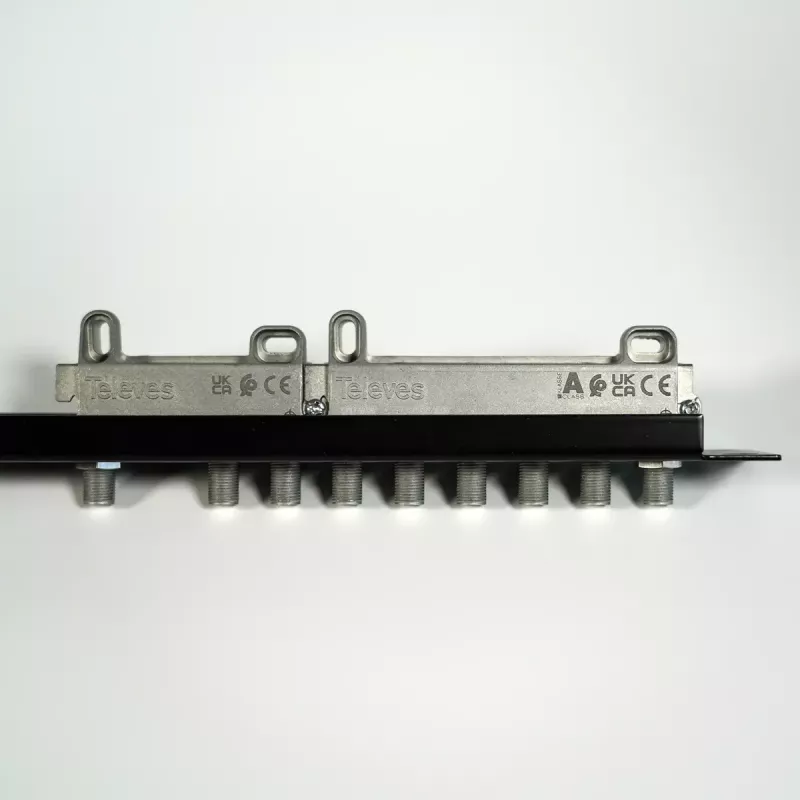

Kabelverteiler Televes 519506 Edelstahl 5 - 2400 MHz

Der Televes 519506 ist ein 6-fach F-Stecker Verteiler für SMATV-Signale und deckt einen Frequenzbereich von 5–2400 MHz ab. Das Gehäuse aus Zamak mit Edelstahl-Finish, die kompakten Abmessungen (176 mm × 18 mm × 54 mm) und die geringe Einfügedämpfung dank miniaturisierter elektronischer Komponenten machen ihn ideal für die Innenmontage an der Wand, auf einer Rack-Blende oder auf einer Standard-Hutschiene.

Vorteile

Geringe Durchgangsdämpfung durch miniaturisierte elektronische Komponenten, zuverlässiges Zamak-Gehäuse mit Edelstahl-Optik für verbesserte Abschirmung, kompaktes und leichtes Design (ca. 0,132–0,138 kg) für einfache Installation auf engem Raum sowie F-Stecker, die mit gängigen SMATV-Koaxialkabeln kompatibel sind.

Geeignet für

• SMATV-Signalverteilung in Wohngebäuden
• TV-Verteilsysteme in Mehrfamilienhäusern und Hotels
• Inneninstallation an Wänden, Rack-Blenden oder Hutschienen
• Mehrraum-Kabelfernseh- und Satellitensignalverteilung

Wichtige Spezifikationen

• Modell: Televes 519506
• Typ: 6-fach Verteiler mit F-Steckern
• Frequenzbereich: 5–2400 MHz
• Dämpfung / Entkopplung: 12/11 dB
• Material / GehäVerwendung: Zamak, Edelstahl-Optik
• Abmessungen (B × T × H): 176 × 18 × 54 mm
• Gewicht: ca. 0,132–0,138 kg
• Vorgesehene Installation: innen, Wand/Rack-Blende/Hutschiene

Verwendung

Verbinden Sie das eingehende Koaxialkabel mit dem SMATV-Signal mit dem Eingangs-F-Stecker und schließen Sie die sechs Ausgangs-F-Stecker an die jeweiligen Koaxialleitungen an, die die einzelnen Empfänger versorgen. Montieren Sie den Verteiler mit geeigneten Befestigungen an einer Wand, einer Rack-Blende oder einer Hutschiene und achten Sie darauf, dass die Stecker fest angezogen sind, um eine gute Abschirmung zu gewährleisten. Überprüfen Sie nach der Installation die Signalpegel an den Empfangsstellen und passen Sie ggf. die Verstärkung vorgeschaltet an.

Empfehlungen

Installieren Sie das Gerät im Innenbereich an einem trockenen, belüfteten Ort und vermeiden Sie direkte Feuchtigkeit. Verwenden Sie hochwertige Koaxialkabel und mit dem richtigen Drehmoment angezogene F-Stecker, um die Abschirmung und geringe Verluste zu gewährleisten. Sollten die Signalpegel nach der Verteilung zu niedrig sein, setzen Sie einen Verstärker oder Verteilverstärker für den Bereich 5–2400 MHz ein.
