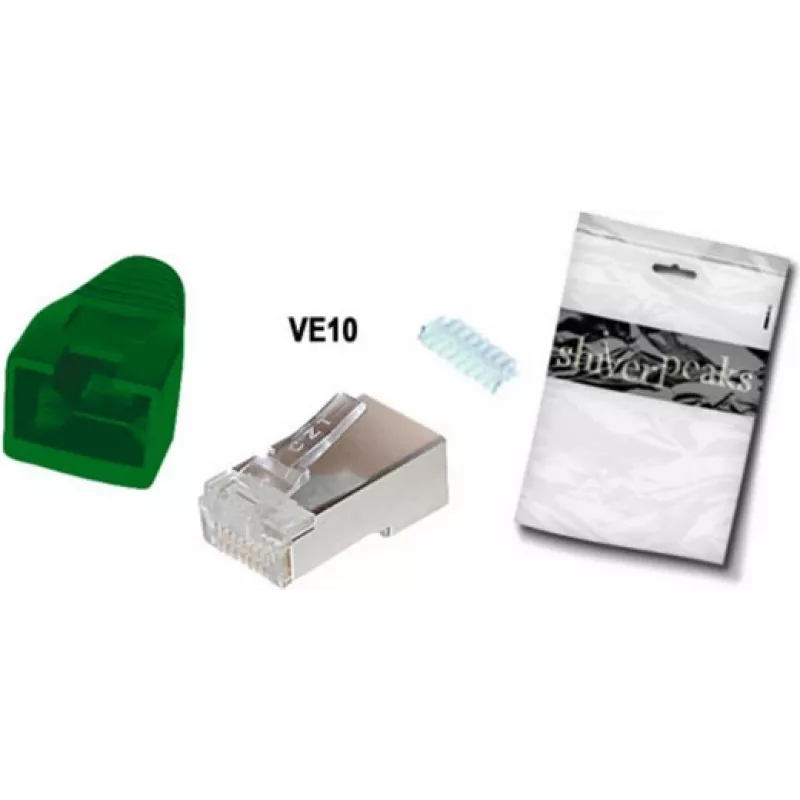

Kabelverbinder RJ-45 ShiverPeaks BS72057-G-10 Grün

Der ShiverPeaks BS72057-G-10 ist ein grüner RJ-45-Kabelverbinder, der für die Terminierung von Twisted-Pair-Kabeln der Kategorien Cat5e und Cat6 ausgelegt ist. Geliefert in Packungen zu 10 Stück, bietet dieser Verbinder eine kompakte Lösung für die Herstellung oder Reparatur von Ethernet-Kabeln, bei denen eine zuverlässige physische Schnittstelle und Signalübertragung erforderlich sind. Das Gehäuse- und Kontaktdesign ist darauf ausgelegt, standardmäßige 8P8C-Anschlüsse zu unterstützen und zu gängigen Patchkabeln und Netzwerkverkabelungsinstallationen zu passen.

Vorteile

Diese RJ-45-Steckverbinder sind mit den Kabelkategorien Cat5e und Cat6 kompatibel und ermöglichen den Einsatz sowohl bei älteren als auch bei aktuellen Ethernet-Verkabelungen. Die Packungsmenge von 10 Stück ist praktisch für kleine Installationen oder Wartungsarbeiten ohne übermäßigen Verpackungsaufwand. Die grüne Farbcodierung hilft bei der Kabelidentifikation und -organisation in Patchfeldern und Verteilerschränken. Das Design unterstützt einen sicheren Kontakt mit den Leitern, um die Signalintegrität für Ethernet-Anwendungen zu gewährleisten.

Geeignet für

• Crimpen oder Terminieren von Cat5e-Twisted-Pair-Kabeln
• Crimpen oder Terminieren von Cat6-Twisted-Pair-Kabeln
• Kleine Netzwerkinstallationen und -reparaturen
• Farbcodiertes Kabelmanagement und -identifikation

Wichtige Spezifikationen

• Steckverbindertyp: RJ-45 (8P8C) kompatibel
• Kompatible Kabelkategorien: Cat5e, Cat6
• Packungsmenge: 10 Steckverbinder
• Farbe: Grün
• Verwendung: für Crimpanschluss an Litzen- oder Massivleiter-Ethernet-Kabeln (entsprechend Kabel- und Werkzeugkompatibilität)

Anwendung

Entfernen Sie den Außenmantel des Ethernet-Kabels, um die vier verdrillten Paare freizulegen, entdrillen Sie diese und richten Sie die Leiter nach dem erforderlichen Verdrahtungsschema (T568A oder T568B) aus. Führen Sie die ausgerichteten Leiter vollständig in den RJ-45-Steckverbinder ein, bis der Kabelmantel den Zugentlastungsbereich des Steckverbinders erreicht. Verwenden Sie ein geeignetes Crimpwerkzeug für RJ-45-Steckverbinder, um die Kontakte in die Leiter zu pressen und den Steckverbinder am Kabel zu befestigen. Überprüfen Sie die Terminierung visuell und testen Sie das Kabel, falls verfügbar, mit einem Netzwerkkabeltester, um Durchgang und Paarigkeit zu bestätigen.

Empfehlungen

Verwenden Sie ein kompatibles RJ-45-Crimpwerkzeug und stellen Sie sicher, dass der Steckverbinder zum Kabeltyp (Litze oder Massivleiter) passt. Halten Sie die korrekte Adernreihenfolge für den gewählten Verdrahtungsstandard ein und vermeiden Sie ein übermäßiges Entfernen des Mantels, um die Kabelintegrität zu bewahren. Für eine zuverlässige Netzwerkleistung testen Sie jedes terminierte Kabel vor der Bereitstellung und ersetzen Sie Steckverbinder mit sichtbaren Beschädigungen oder schlechtem Kontakt.
