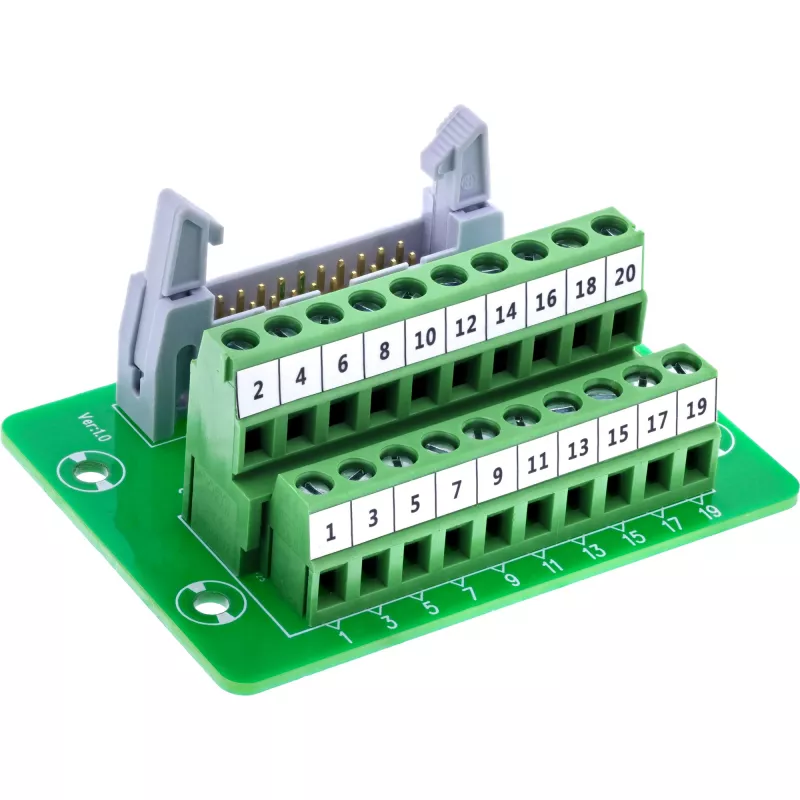

Kabel-Geschlechtswandler InLine 92504P — Adapter zum Umkehren des Steckergeschlechts (Modell 92504P)

Zeitersparnis bei der Installation:Der 10-polige Schraubklemmenblock mit Druckplatte ermöglicht schnelles, werkzeuggestütztes Verdrahten – für Leitungen im Bereich 16–26 AWG.
Standardisierte IDC-Schnittstelle mit klarer Pinbelegung:Die 20-polige Buchse (2×10) sorgt für strukturierte Signaltrennung – ideal für geordnete Systemverkabelung in Test-, Steuer- und Prototypumgebungen.

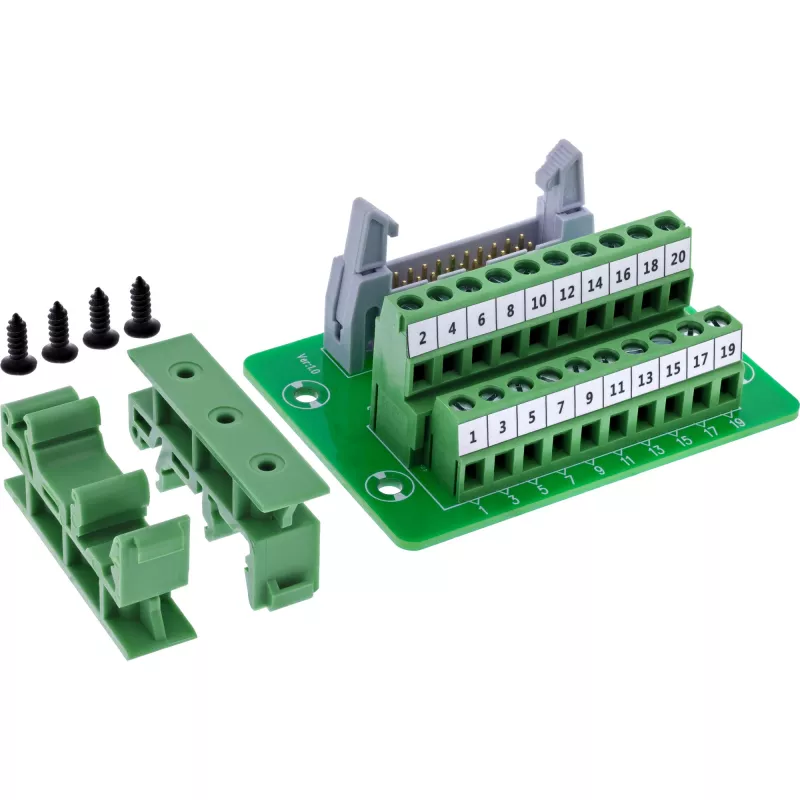

Kompaktes Design für strukturierte Installation:Kompakte Bauweise auf einer stabilen Leiterplatte zur direkten Integration in Gehäuse, Adapterpaneele oder Testumgebungen.
Für modulare Steuer- und Prüfsysteme:Ideal für Prototyping, Embedded-Anwendungen, Systemtests oder Signalverteiler mit IDC-Flachbandkabeln.
Hohe Signalqualität:Geprüfter Isolationswiderstand bis 300 V AC, Nennstrom 1 A pro Pin und 100 % Kurzschlussprüfung für langfristige Betriebssicherheit.

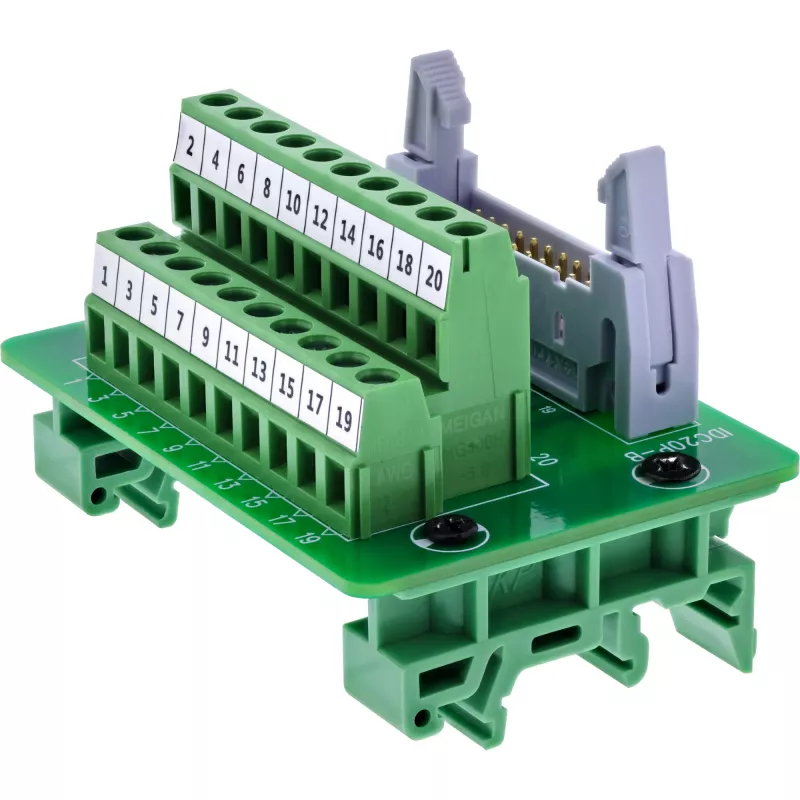

Der InLine® IDC-20-auf-Klemmenblock-Adapter verbindet eine 20-polige IDC-Buchse (2×10) mit einer 10-poligen Schraubklemmenleiste zur einfachen Signalverdrahtung – kein Löten erforderlich. Das zuverlässige Design auf einer stabilen Leiterplatte eignet sich besonders für strukturierte Installationen in Prüfständen, Steuergeräten oder Embedded-Systemen.
Die Schraubklemmen (5,0 mm Teilung) sind eindeutig beschriftet und unterstützen Einzelleiter von 16–26 AWG. Das Verdrahten erfolgt werzeuggestützt mit einem Schlitzschraubendreher ≤ 2,5 mm. Eine EVA-Isolierschicht bietet zuverlässigen Schutz bei der Montage auf leitenden Oberflächen.
Dank 100 % Kurzschluss- und Verdrahtungsprüfung sowie standardisierter Signalführung ist der Adapter ideal für den professionellen Einsatz in industriellen Testumgebungen, Prototypen oder Schaltschränken.

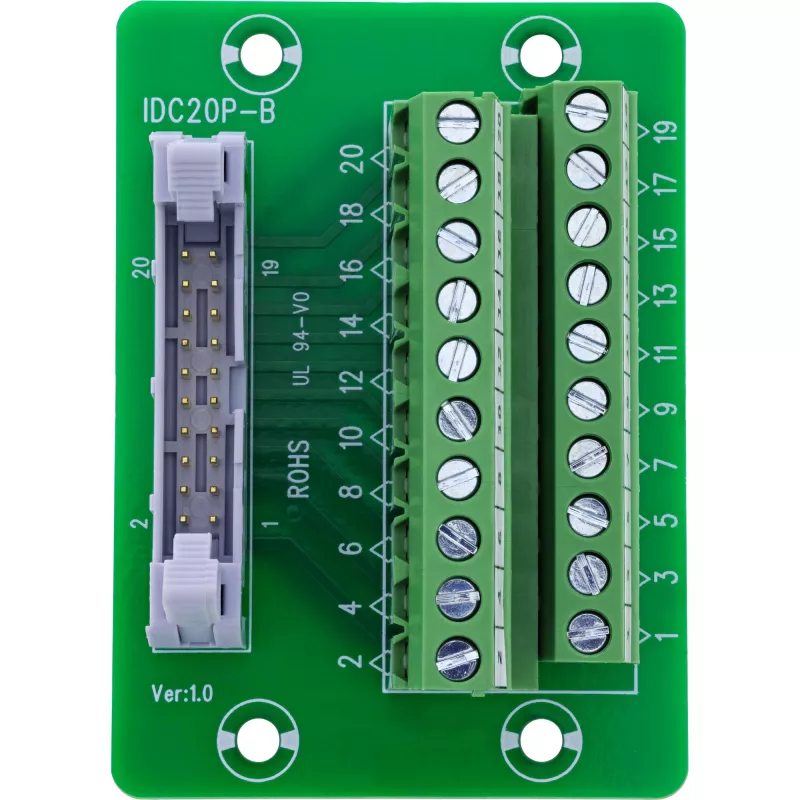

Hinweis: Zwei benachbarte IDC-Pins sind intern mit einer Schraubklemme verbunden (z. B. Pins 1+2 → Klemme 1).

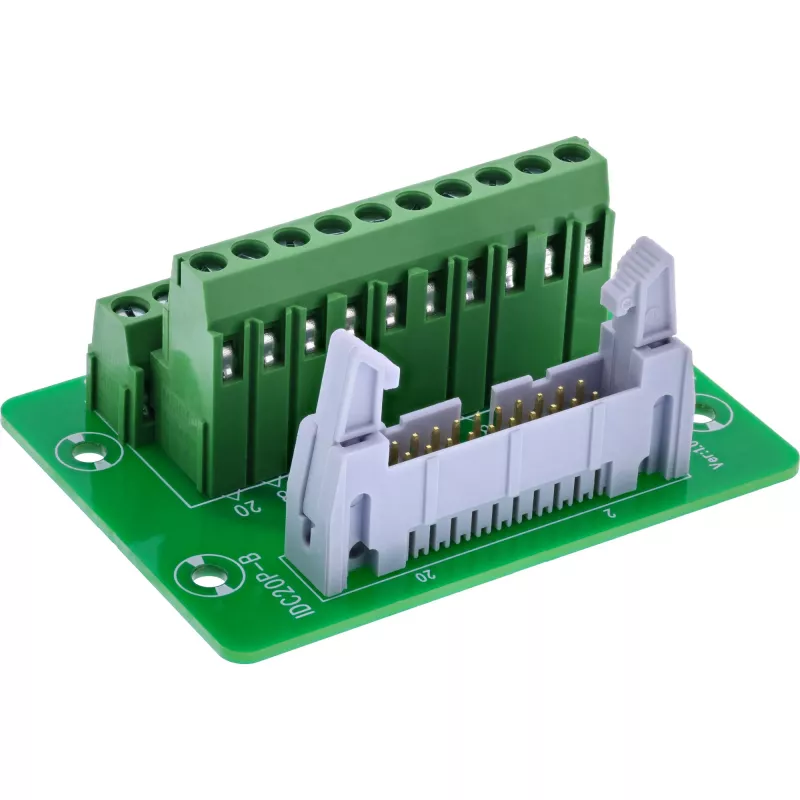

IDC-Schnittstelle:20-polige IDC-Buchse (2×10), Teilung 2,54 mm
Schraubklemmenleiste:10 Klemmen, Teilung 5,0 mm, mit Druckplatte
Signalzuordnung:GND (Masse), D0 bis D7 (digitale Signalleitungen, je nach Anwendung belegbar)
Anschlussbereich:16–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom:0,8 A pro Pin
Max. Betriebsspannung:100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Max. Leiterwiderstand:5 Ohm
Betriebstemperatur:–10 °C bis +70 °C
Isolierschicht:EVA-Isolierung auf der Unterseite
Abmessungen:ca. 71 × 51 × 29 mm (B × H × T)

InLine 92504P. Anschlüsse: IDC 20 / Klemmenblock 10 Klemmen, Produktfarbe: Grün, Hellgrau, Steckergeschlecht: Buchse/Buchse. Compliance-Zertifikate: RoHS, TÜV-Zeichen. Abmessungen (BxTxH): 51 x 71 x 29 mm, Gewicht: 49 g, Breite: 51 mm. Menge pro Packung: 1 St., Paketvolumen: 100 cm³, Verpackungsart: Polybeutel. Ursprungsland: Taiwan

Verwendung

Stecken Sie das passende IDC-Flachbandkabel in die 20-polige IDC-Buchse (2×10) und sichern Sie es gemäß der Halterungsmethode des Steckverbinders. Isolieren Sie die Einzelleiter auf die entsprechende Länge ab und führen Sie sie in die zugehörigen Schraubklemmen ein (Klemmen sind zur besseren Übersicht beschriftet). Ziehen Sie jede Druckplattenklemme mit einem Schlitzschraubendreher (≤ 2,5 mm) fest, bis der Leiter sicher geklemmt ist. Beachten Sie, dass zwei benachbarte IDC-Pins intern zu einer Schraubklemme zusammengeführt sind (z. B. Pins 1+2 → Klemme 1); überprüfen Sie die Pin-zu-Klemmen-Zuordnung vor dem Verdrahten.

Empfehlungen

Verwenden Sie den Adapter in trockenen Innenräumen innerhalb des angegebenen Temperaturbereichs und überschreiten Sie nicht den Nennstrom und die Nennspannung. Überprüfen Sie Verdrahtung und Durchgang nach der Installation; für langfristige Zuverlässigkeit in industriellen Systemen befolgen Sie die üblichen Praktiken zur Zugentlastung und Kabelführung.
