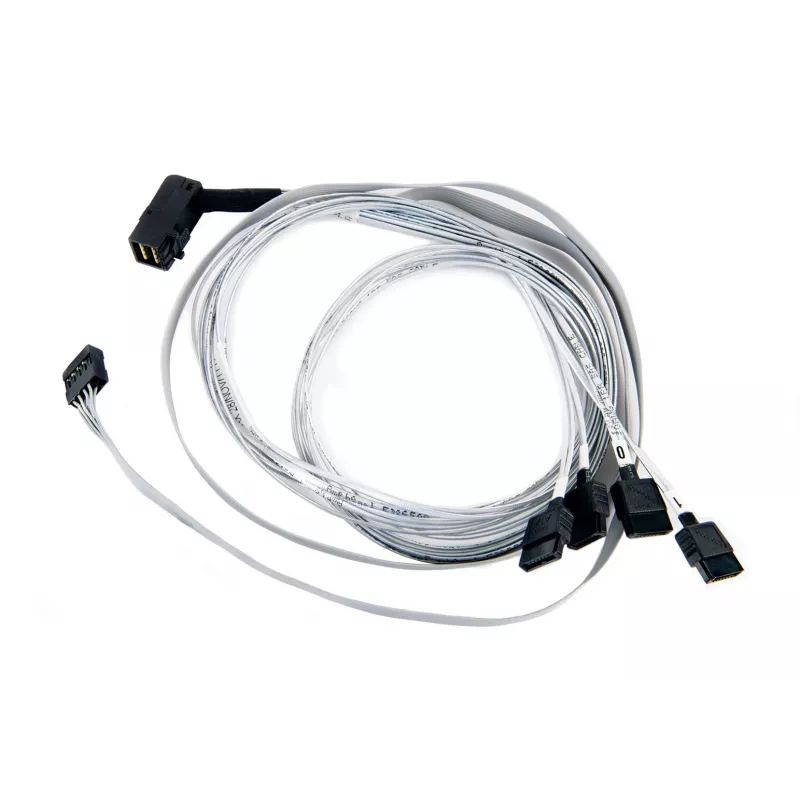

Kabel Adaptec ACK-I-rA-HDmSAS-4SATA-SB-.8M 0,8 m

Das Adaptec ACK-I-rA-HDmSAS-4SATA-SB-.8M ist ein 0,8 m langes internes rechtwinkliges Fan-Out-Kabel, das einen Mini SAS HD (SFF-8643) 4-Lane (x4)-Anschluss an vier einzelne SATA 1-Lane (x1)-Anschlüsse anpasst. Es unterstützt Sideband-Signale (SFF-8448) und ist für die Verbindung eines SAS/SATA-Host-Adapters oder Backplanes mit mehreren SATA-Laufwerken in einem Server- oder Workstation-Gehäuse vorgesehen.

Vorteile

Dieses Adapterkabel bietet einen kompakten rechtwinkligen HD-Anschluss, um Platz in engen Serverkonfigurationen zu sparen, und stellt vier separate SATA-Verbindungen von einem einzigen Mini SAS HD-Port bereit. Die integrierte Sideband-Unterstützung erhält die erforderliche Steuersignalisierung für kompatible Backplanes, während die 0,8 m Länge Flexibilität für die interne Verlegung ohne übermäßigen Kabelgewirr bietet. Das Kabel ist so konzipiert, dass es den standardmäßigen Anschlusstypen für eine reibungslose Interoperabilität mit ADAPTEC-Adaptern und gängigen SATA-Laufwerken entspricht.

Geeignet für

• Anschluss eines SAS/SATA-Host-Adapters an mehrere SATA-Festplatten oder SSDs
• Verbindung eines Mini SAS HD-Ports an einem RAID-Controller mit einer Laufwerks-Backplane
• Interne Kabelführung in Servern, Speichergehäusen oder Workstations mit begrenztem Platz

Wichtige Spezifikationen

• Kabellänge: 0,8 m
• Anschluss 1: Mini SAS HD (SFF-8643), rechtwinklig, x4
• Anschluss 2: Vier x1 Serial ATA (SATA)-Anschlüsse
• Sideband-Signale: SFF-8448-Unterstützung
• Marke: ADAPTEC; MPN: 2280000-R; EAN: 760884157060

Verwendung

Schalten Sie das System vor der Installation des Kabels aus. Verbinden Sie den rechtwinkligen Mini SAS HD (SFF-8643)-Stecker mit dem Host-Adapter oder Controller-Port und achten Sie auf die richtige Ausrichtung und den festen Sitz. Führen Sie das Kabel im Gehäuse zu den Ziellaufwerken und schließen Sie dann jeden SATA x1-Stecker an den entsprechenden SATA-Datenport des Laufwerks an. Überprüfen Sie die Verbindungen und entfernen Sie alle Hindernisse, bevor Sie das System wieder einschalten. Überprüfen Sie nach dem Booten die Laufwerkserkennung in der Controller-Firmware oder im Betriebssystem.

Empfehlungen

Verwenden Sie das Kabel nur für interne Verbindungen; vermeiden Sie übermäßiges Biegen in der Nähe der Anschlüsse und halten Sie die Kabellänge an das Gehäuselayout an. Bestätigen Sie die Kompatibilität von Controller und Backplane mit SFF-8643-auf-4x-SATA-Fan-Out-Adaptern und stellen Sie eine ordnungsgemäße Luftzirkulation und Kabelführung im Gehäuse sicher.
