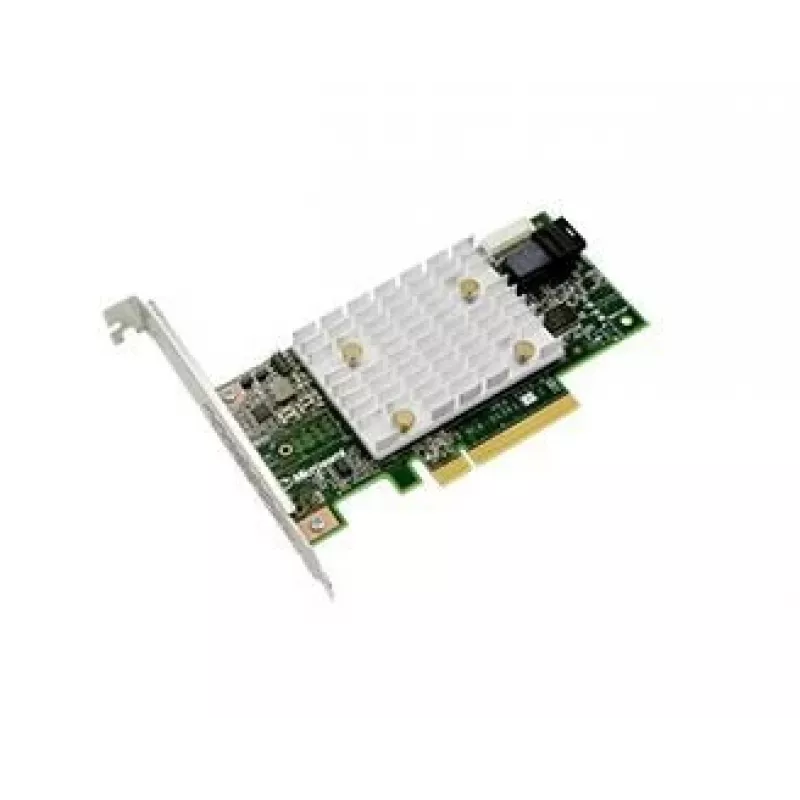

Interner Mini-SAS HD Adapter Adaptec HBA 1100-4i

Der Adaptec HBA 1100-4i ist ein flacher interner Mini-SAS HD Adapter, der durch den Smart Storage Stack eine unternehmensgerechte Ausfallsicherheit bietet. Basierend auf dem PM8222 8x12G SmartIOC 2100 SAS/SATA Protokollcontroller unterstützt die Karte bis zu 24 Laufwerke in der HBA 1100 Familie und ist mit Microsemi HBA-, RAID- und Expander-Tools kompatibel. Der Adapter ist für gemischte Geräteumgebungen optimiert, darunter SMR HDDs, moderne SAS/SATA SSDs und softwaredefinierte Speicherlösungen, und bietet eine verbesserte Energieeffizienz im Vergleich zu früheren Generationen.

Vorteile

Der HBA 1100-4i bietet einen reduzierten Stromverbrauch – über 40 % Einsparung gegenüber früheren Designs – und signifikante Energievorteile im Vergleich zu Konkurrenzprodukten. Er unterstützt SMR-spezifische Befehlssätze (ZAC/ZBC) für kosteneffiziente Warm- und Kaltspeicherung und liefert hohe Skalierbarkeit und Interoperabilität mit vorhandenen Microsemi-Management-Tools und -Treibern. Der Adapter bietet zudem hohen Durchsatz und niedrige Latenz in Verbindung mit latenzarmen SSDs unter Verwendung von SmartPQI-Treibern.

Geeignet für

• Unternehmens- und Hyperscale-Server, die interne Mini-SAS HD Konnektivität benötigen
• Warm- und Kaltspeichersysteme mit SMR HDDs
• Hochleistungsspeicher mit SAS/SATA SSDs in Rack-Servern
• Softwaredefinierte Speicherplattformen (Microsoft Storage Spaces Direct, VMware vSAN, OpenStack Swift/Ceph)

Technische Daten

• Modell: Adaptec HBA 1100-4i (MPN: 2293400-R, EAN: 0760884157770)
• Host-Schnittstelle: PCIe (PCIe Gen3-fähig)
• Ausgabeschnittstelle: Mini-SAS HD, intern
• Controller-Chipsatz: PM8222 SmartIOC 2100 (8x12G SAS/SATA)
• Leistung: bis zu ca. 1,5 Mio.–1,7 Mio. IOPS je nach Konfiguration; bis zu 6,6 Gbps pro Lane aggregiert zu PCIe Gen3 Host-Bus-Grenzen
• Ports: Teil der HBA 1100 Familie mit Optionen bis zu 24 interne Ports (dieser 4i ist eine 4-Port-Variante)
• Formfaktor: Low-Profile-Karte – Breite 132,1 mm, Höhe 68,6 mm
• Zuverlässigkeit: MTBF ca. 1.400.000 Stunden
• Zertifizierungen: CE, FCC, UL (ausgewählte Zertifizierungen)

Verwendung

Installieren Sie den HBA 1100-4i in einem verfügbaren PCIe-Steckplatz auf einer unterstützten Serverplattform und verbinden Sie interne Laufwerke über Mini-SAS HD Kabel mit den Adapterports. Installieren Sie die vom Anbieter bereitgestellten SmartPQI Host-OS-Treiber für optimierte latenzarme SSD-Leistung und laden Sie die maxView Management-Tools für einheitliches Geräte- und Firmware-Management. Konfigurieren Sie das Betriebssystem oder den softwaredefinierten Speicherstack (z. B. Microsoft Storage Spaces Direct oder VMware vSAN) gemäß den Anbieterrichtlinien, um verbundene SAS/SATA-Geräte dem Host zugänglich zu machen.

Empfehlungen

Verwenden Sie vom Anbieter bereitgestellte Treiber und Firmware-Updates, um optimale Leistung und Kompatibilität zu gewährleisten. Für Hochleistungs-SSD-Bereitstellungen bevorzugen Sie die 24-Port-Variante (HBA1100-24i) oder stellen Sie ausreichende PCIe-Bandbreite sicher; überprüfen Sie bei Warm-/Kaltspeicherung mit SMR-Laufwerken die Unterstützung des ZAC/ZBC-Befehlssatzes in Ihrem Stack. Halten Sie den Adapter innerhalb der unterstützten Betriebssystem- und Hardware-Kompatibilitätslisten, wenn Sie auf größere Geräteanzahlen skalieren.
