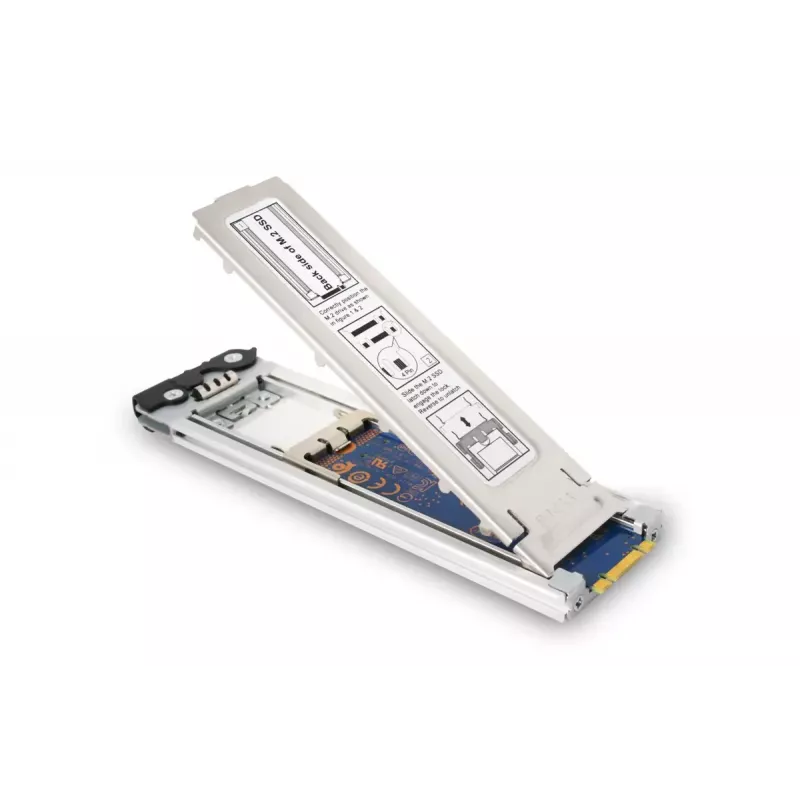

Interner M.2-Adapter Icy Dock MB840M2P-B

Der Icy Dock MB840M2P-B ist ein interner M.2-Adapter, der entwickelt wurde, um Systemen über eine PCIe-Host-Schnittstelle M.2-Speicher hinzuzufügen. Der Adapter unterstützt PCIe-3.0-Signalisierung mit einer maximalen theoretischen Datenübertragungsrate von 32 Gbit/s und nutzt ein passives Kühldesign in einem schwarz-silbernen Gehäuse. Mit kompakten Abmessungen (160 mm x 22 mm x 122 mm) und einer leichten Konstruktion (ca. 260 g) ist dieses Gerät dazu gedacht, die Speicherkapazität zu erweitern und M.2-Laufwerke in standardmäßige interne PCIe-Steckplätze ohne aktive Kühlung zu integrieren.

Vorteile

Der Adapter bietet direkte M.2-Konnektivität über PCIe und ermöglicht so eine höhere Bandbreite im Vergleich zu vielen älteren Schnittstellen. Sein passiver Kühlansatz reduziert bewegliche Teile und potenzielle Geräusche, während er ein flaches Design beibehält, das sich für beengte Innenräume eignet. Die schwarz-silberne Oberfläche bietet eine neutrale Optik für Systemaufbauten, und die kompakten Abmessungen sowie die interne Montage machen das Gerät mit vielen Desktop- und Serverkonfigurationen kompatibel. Das Produkt ist für den internen Einbau geeignet und richtet sich an Benutzer, die einen zuverlässigen Adapter benötigen, um M.2-Laufwerke über eine PCIe-Schnittstelle anzuschließen.

Geeignet für

• Hinzufügen eines oder mehrerer M.2-Laufwerke zu einem Desktop oder Server über PCIe
• Aufrüstung des Systemspeichers auf NVMe-Geschwindigkeiten, wenn PCIe 3.0 verfügbar ist
• Kompakte oder geräuscharme Builds, die passive Kühllösungen bevorzugen
• Systeme, die einen internen M.2-auf-PCIe-Adapter mit neutralem Farbschema benötigen

Wichtige Spezifikationen

• Marke: icy dock
• Modell: MB840M2P-B
• Host-Schnittstelle: PCIe (PCIe 3.0 unterstützt, max. theoretische Übertragungsrate 32 Gbit/s)
• Ausgangsschnittstelle: M.2
• Intern: Ja
• Produktfarbe: Schwarz, Silber
• Abmessungen: 160 mm x 22 mm x 122 mm
• Gewicht: 260 g (angegebenes Gewicht ca. 0,1815 kg in den Attributen)

Verwendung

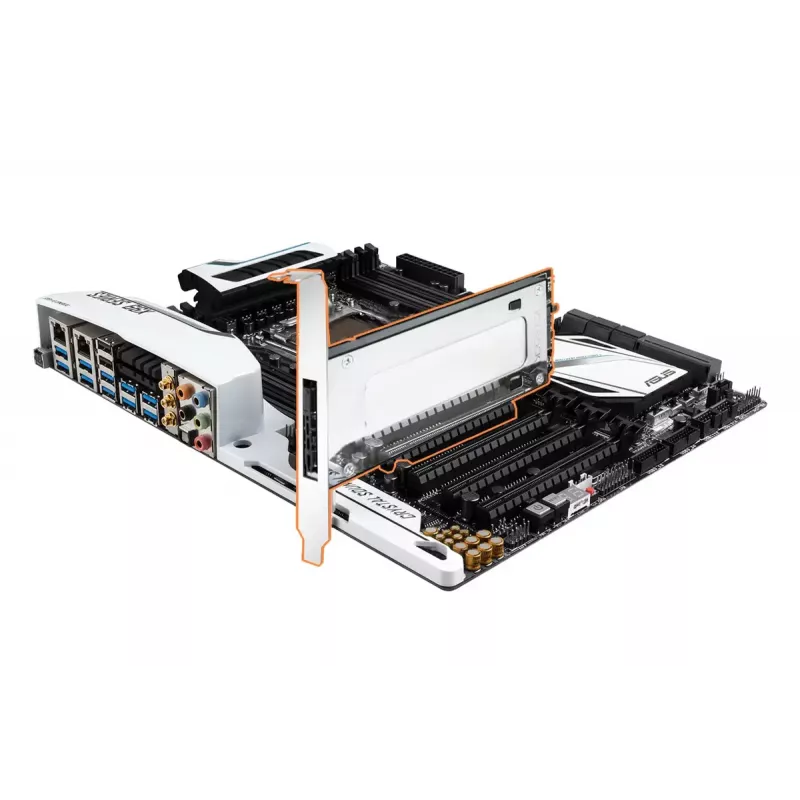

Installieren Sie den Icy Dock MB840M2P-B in einen freien PCIe-Steckplatz auf dem Motherboard und befolgen Sie dabei die üblichen ESD-Schutzverfahren. Befestigen Sie den Adapter am Gehäuse und setzen Sie das M.2-Laufwerk in den M.2-Steckplatz des Adapters ein. Fixieren Sie es entsprechend der vom Adapter unterstützten Laufwerkslänge und verwenden Sie die mitgelieferten oder handelsüblichen M.2-Abstandshalter und Schrauben. Schalten Sie das System nach der physischen Installation ein und überprüfen Sie, ob das Motherboard-BIOS/UEFI das angeschlossene M.2-Gerät erkennt. Installieren oder aktualisieren Sie bei Bedarf die Gerätetreiber und konfigurieren Sie die Speichereinstellungen im Betriebssystem.

Empfehlungen

Verwenden Sie den Adapter in Systemen, die eine ausreichende Belüftung für die passive Kühlung bieten; vermeiden Sie es, die Luftzirkulation um den Adapter herum zu blockieren. Überprüfen Sie vor der Installation die PCIe-Lane-Zuweisung des Motherboards und die BIOS-Kompatibilität und stellen Sie sicher, dass Formfaktor und Keying des M.2-Laufwerks mit den unterstützten Schnittstellen des Adapters übereinstimmen. Gehen Sie vorsichtig mit M.2-Modulen um, um elektrostatische Entladungen zu vermeiden, und befolgen Sie die Herstelleranweisungen zur Montage und zum Anzugsmoment der Schrauben.
