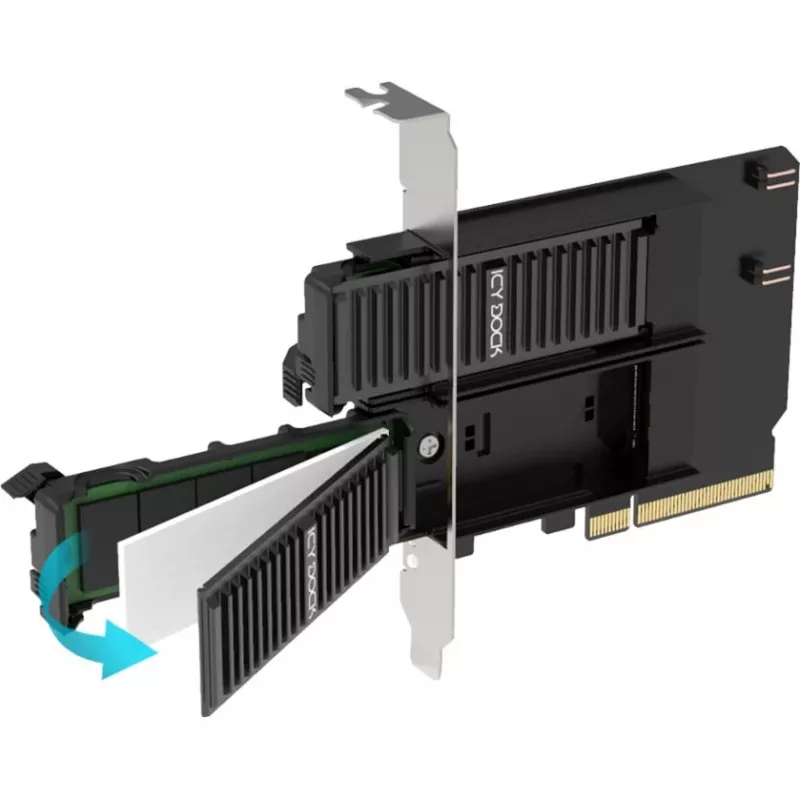

PCIe-Adapterkarte icybox MB312M4P-B — 2× M.2 NVMe auf PCIe 4.0 x8 (Bifurkation)

Die icybox MB312M4P-B ist eine PCIe-Adapterkarte, die zwei M.2 NVMe SSDs aufnimmt und über eine PCIe 4.0 x8-Schnittstelle mittels CPU- oder Chipsatz-Bifurkation bereitstellt. Entwickelt für Systeme mit verfügbaren x8- oder x16-PCIe-Steckplätzen und Unterstützung für PCIe-Bifurkation, ermöglicht dieser Adapter die Installation von zwei M.2 NVMe-Laufwerken, um die Speicherkapazität zu erweitern oder RAID-Arrays zu erstellen. Die Karte ist für den Einsatz in Workstations, Servern und Hochleistungs-Desktops vorgesehen, wo NVMe-Speicher mit niedriger Latenz und hohem Durchsatz benötigt wird.

Vorteile

Der Adapter unterstützt PCIe 4.0 x8-Bandbreite und ermöglicht hohe Übertragungsgeschwindigkeiten in Verbindung mit kompatiblen NVMe-SSDs und einem Mainboard, das Bifurkation unterstützt. Durch die Aufnahme von zwei M.2 NVMe-Laufwerken auf einer einzigen Karte vereinfacht er die Speichererweiterung, ohne mehrere M.2-Steckplätze auf dem Mainboard zu belegen. Das Design ist mit gängigen M.2-Formfaktoren kompatibel und ermöglicht die Implementierung von Software- oder Hardware-RAID-Konfigurationen, abhängig von den Systemfähigkeiten.

Geeignet für

• Hinzufügen von zwei M.2 NVMe-Laufwerken zu einer Workstation oder einem Desktop mit einem freien PCIe x8/x16-Steckplatz
• Aufbau von Hochgeschwindigkeits-Speicherarrays oder RAID-Konfigurationen
• Aufrüstung der Serverspeicherdichte, wenn das Mainboard PCIe-Bifurkation unterstützt
• Systeme, die NVMe-Speicher mit niedriger Latenz und hohem Durchsatz für datenintensive Aufgaben benötigen

Technische Daten

• Schnittstelle zum Host: PCIe 4.0 x8 (erfordert Mainboard-/CPU-Unterstützung für Bifurkation)
• M.2-Steckplätze: 2 × M.2 NVMe (PCIe x4 pro Steckplatz bei Bifurkation)
• Unterstützte Laufwerke: M-Key NVMe SSDs (Standard-M.2-Längen; Kompatibilität mit Gehäuse und Kühlung prüfen)
• Formfaktor: PCIe-Karte in voller Höhe, ausgelegt für x8/x16-Steckplätze
• Verwendungszweck: duale NVMe-Installation, RAID-fähige Setups je nach System

Verwendung

Installieren Sie kompatible M.2 NVMe SSDs in die beiden M.2-Steckplätze auf der Karte und befestigen Sie sie mit den mitgelieferten Abstandshaltern oder Schrauben. Stecken Sie den Adapter in einen verfügbaren PCIe x8- oder x16-Steckplatz auf einem Mainboard, das PCIe-Bifurkation unterstützt, und konfigurieren Sie das BIOS/UEFI, um die Bifurkation bei Bedarf zu aktivieren (z. B. x8/x8 oder x4/x4/x4/x4 je nach Plattform). Überprüfen Sie nach dem Booten, ob beide NVMe-Laufwerke vom Betriebssystem erkannt werden, und konfigurieren Sie sie zur Verwendung als separate Laufwerke oder kombinieren Sie sie mithilfe der von Ihrer Plattform bereitgestellten Software- oder Hardware-RAID-Dienstprogramme zu einem RAID-Array.

Empfehlungen

Stellen Sie sicher, dass Ihr Mainboard und Ihre CPU explizit PCIe-Bifurkation unterstützen und die BIOS-/UEFI-Einstellungen vor der Installation angepasst sind. Verwenden Sie eine angemessene Kühlung für NVMe-SSDs in Hochlastszenarien und prüfen Sie die M.2-Länge und den Freiraum in Ihrem Gehäuse, um physische Beeinträchtigungen zu vermeiden. Konsultieren Sie die Mainboard-Dokumentation für empfohlene Bifurkationsmodi und RAID-Einrichtungsverfahren.
