Schnittstellenkarte DeLOCK 62670 Intern M.2 mSATA

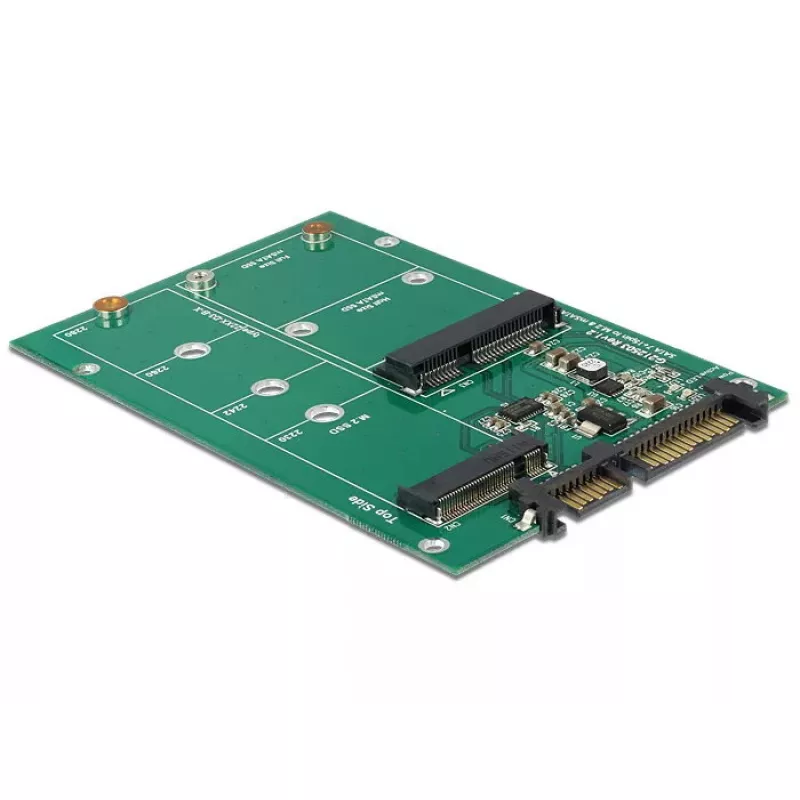

Dieser Delock-Konverter ermöglicht den Einbau einer M.2 NGFF SSD (Größen 2280, 2260, 2242 und 2230) oder eines mSATA-Moduls in ein System über eine interne SATA 22‑pin Schnittstelle. Die Karte ist kompakt und bietet eine SATA-Host-Schnittstelle mit bis zu 6 Gbit/s Übertragungsgeschwindigkeit, was zusätzliche interne Speicheroptionen ohne externe Adapter ermöglicht.

Vorteile

Die Schnittstellenkarte unterstützt sowohl M.2 NGFF als auch mSATA-Formfaktoren auf einer einzigen internen Platine, was Aufrüstungen und den Austausch von Speichergeräten vereinfacht. Mit einer SATA-Host-Schnittstelle von bis zu 6 Gbit/s und einer kompakten Grundfläche (65,5 mm × 98 mm) passt sie in viele Systemkonfigurationen und behält dabei die standardmäßige SATA-Konnektivität bei.

Geeignet für

• Einbau einer M.2 NGFF SSD in den Größen 2280, 2260, 2242 oder 2230
• Einbau eines mSATA-Moduls
• Erweiterung oder Aufrüstung des internen Speichers in Desktop-PCs oder kompakten Systemen mit einem verfügbaren SATA 22‑pin Anschluss

Wichtige Spezifikationen

• Marke: DELOCK
• Modell / MPN: 62670
• Host-Schnittstelle: SATA (22‑pin intern)
• Übertragungsrate: bis zu 6 Gbit/s
• Ausgangsschnittstellen: M.2 (NGFF) und mSATA
• Unterstützte M.2-Größen: 2280, 2260, 2242, 2230
• Intern: Ja
• Abmessungen: 65,5 mm (B) × 98 mm (T)

Verwendung

Montieren Sie eine M.2 NGFF SSD oder ein mSATA-Modul auf dem Konverter, indem Sie die Ausrichtung und die Montagepunkte des Moduls beachten. Setzen Sie den Konverter in das System ein und verbinden Sie ihn mit einem internen SATA 22‑pin Host-Anschluss. Stellen Sie sicher, dass das System vor der Installation ausgeschaltet ist, und befestigen Sie die Karte im Gehäuse, um Bewegungen zu vermeiden. Überprüfen Sie nach dem Einschalten, ob BIOS/UEFI und das Betriebssystem das installierte Laufwerk erkennen, und initialisieren oder formatieren Sie es bei Bedarf.

Empfehlungen

Installieren oder entfernen Sie Speichermodule nur bei ausgeschaltetem System und geerdet, um elektrostatische Schäden zu vermeiden. Schlagen Sie im Handbuch des Mainboards nach, um die Position des SATA 22‑pin Anschlusses zu finden und um eventuell erforderliche BIOS-Einstellungen für zusätzliche interne Speichergeräte zu überprüfen.
