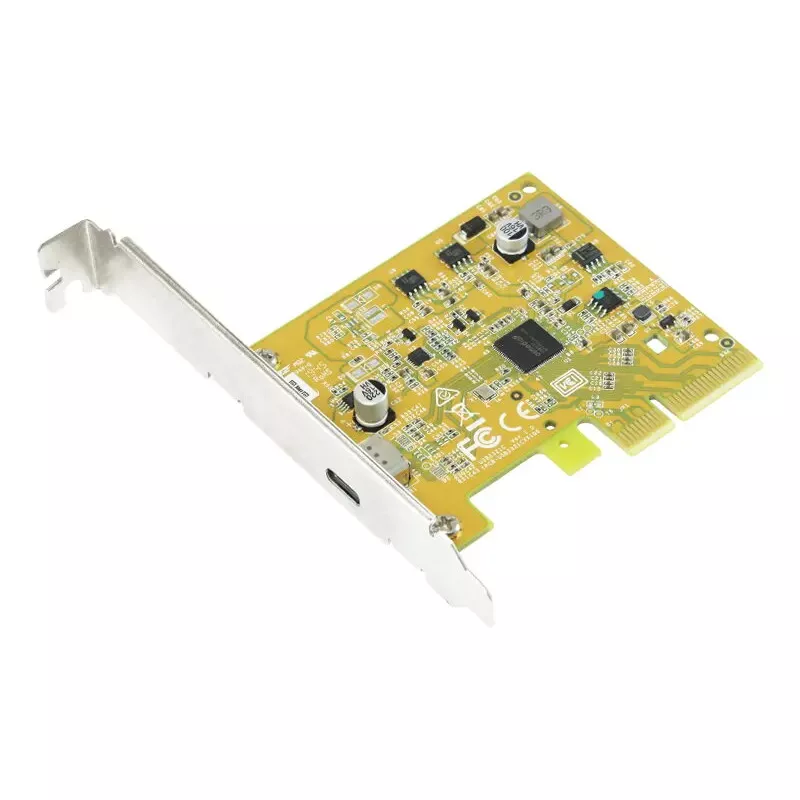

Interne USB 3.2 Gen 2x2 Schnittstellenkarte Sunix USB2321C — PCI-Host, 20 Gbit/s, 79,3 × 68,5 mm

Sunix USB2321C ist eine interne PCI Express Schnittstellenkarte, die einem Desktop-System einen einzelnen SuperSpeed USB Typ-C-Anschluss hinzufügt. Konzipiert für den Einbau in einen PCIe x4 (Gen3) Steckplatz, bietet die Karte einen kombinierten Datendurchsatz von bis zu 20 Gbit/s im USB 3.2 Gen2x2-Betrieb und bleibt dabei abwärtskompatibel zu älteren USB-Generationen. Ihre kompakte Platine (79,3 × 68,5 mm) passt in Standard-Tower oder Small-Form-Factor-Desktop-Systeme und bietet umkehrbare Typ-C-Konnektivität mit integriertem Überstromschutz und einer Leistungsabgabe von bis zu 5 VDC @ 1,5 A an angeschlossene Geräte.

Vorteile

Die Sunix USB2321C ermöglicht höhere Datenübertragungsraten durch die Unterstützung von zwei 10 Gbit/s-Lanes für einen kombinierten Durchsatz von 20 Gbit/s, was im Vergleich zu USB 3.2 Gen 2x1- und Gen 1x1-Lösungen deutlich schnellere Übertragungen bietet. Da sie eine USB Typ-C DFP-Buchse verwendet, bietet sie einen umkehrbaren Stecker für vereinfachte Verbindungen und breite Kompatibilität mit USB 3.2-, 3.1-, 3.0- und älteren USB-Geräten. Die Karte verfügt zudem über Hot-Swap-Fähigkeit und kanalbezogenen Überstromschutz, um die Systemsicherheit und den Komfort beim Anschließen externer Speicher oder Peripheriegeräte zu verbessern.

Geeignet für

• Hochgeschwindigkeits-Externspeicher und NVMe-Gehäuse, die SuperSpeed USB Typ-C-Verbindungen benötigen
• Übertragung großer Mediendateien von Kameras, Videoaufnahmegeräten und Drohnen
• Desktop-Systeme, die einen zusätzlichen modernen USB-C-Anschluss für Peripheriegeräte und Dockingstationen benötigen
• Workstations, die von schnelleren Backups, Dateiübertragungen und Medienbearbeitungs-Workflows profitieren

Technische Daten

• Host-Schnittstelle: PCI Express (PCIe Gen3, x4 Lanes)
• Ausgangsschnittstelle: USB Typ-C, USB 3.2 Gen2x2 (bis zu 20 Gbit/s)
• Unterstützte Datenraten: 20 Gbit/s, 10 Gbit/s, 5 Gbit/s, 480 Mbps, 12 Mbps, 1,5 Mbps
• Leistungsabgabe an Gerät: 5 VDC @ 1,5 A mit integriertem Überstromschutz
• Formfaktor: interne Platine, Abmessungen 79,3 × 68,5 mm
• Kompatibilität: abwärtskompatibel mit USB 3.2/3.1/3.0/2.0/1.1-Geräten
• Hot-Plug-fähig: Verbinden/Trennen ohne Herunterfahren des Systems
• Standards: xHCI-Hostcontroller-Konformität und elektromagnetische Sicherheitszertifizierungen (CE/FCC/VCCI/BSMI), RoHS-konform

Verwendung

Bauen Sie die Sunix USB2321C in einen verfügbaren PCI Express x4 (oder größeren) Steckplatz auf einem ausgeschalteten Desktop-Motherboard ein, befestigen Sie die Kartenhalterung am Gehäuse und stellen Sie die Stromversorgung wieder her. Installieren Sie nach dem Hochfahren des Betriebssystems gegebenenfalls erforderliche Treiber für Windows 8.x oder 10, falls das Betriebssystem die Karte nicht automatisch erkennt. Schließen Sie USB-Geräte mit einem kompatiblen USB Typ-C-Kabel an; der umkehrbare Stecker vereinfacht das Einstecken. Die Karte unterstützt Hot-Plugging, sodass Geräte bei laufendem System unter Beachtung der sicheren Entfernen-Prozeduren des Betriebssystems angeschlossen oder entfernt werden können.

Empfehlungen

Für optimale Leistung verwenden Sie USB 3.2 Gen2x2-fähige Peripheriegeräte und hochwertige zertifizierte USB-C-Kabel, die für 20 Gbit/s ausgelegt sind. Stellen Sie sicher, dass das Host-System einen verfügbaren PCIe x4/x8/x16 Steckplatz und aktualisierte Chipsatz-/BIOS-Firmware bereitstellt. Wenn Sie stromhungrige Geräte anschließen, überprüfen Sie, dass die Leistungsanforderungen der Geräte die 5 VDC @ 1,5 A Ausgabe der Karte nicht überschreiten, und verwenden Sie bei Bedarf extern gespeiste Hubs oder Geräte.
