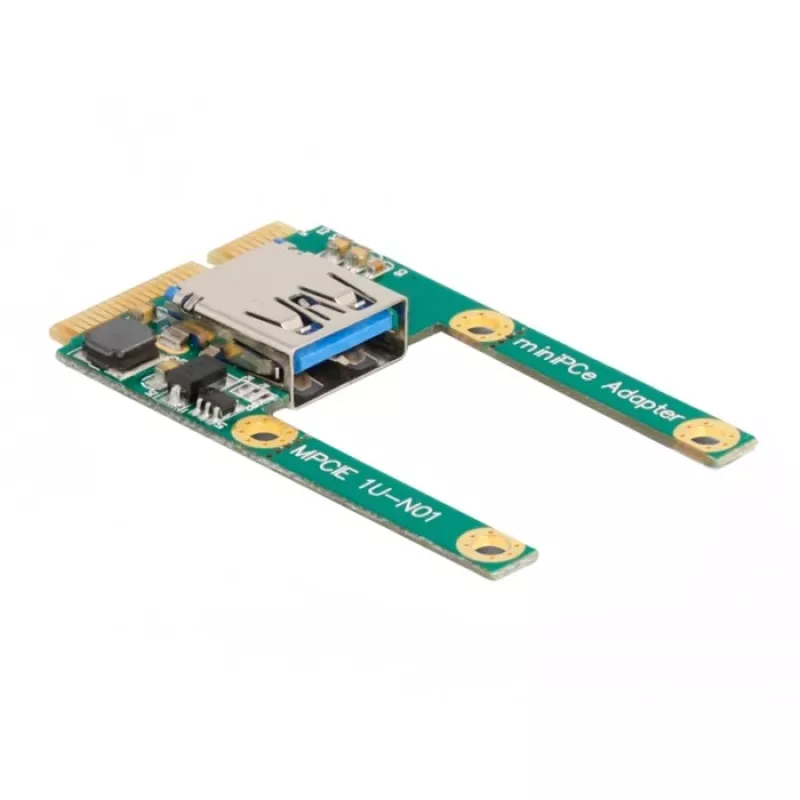

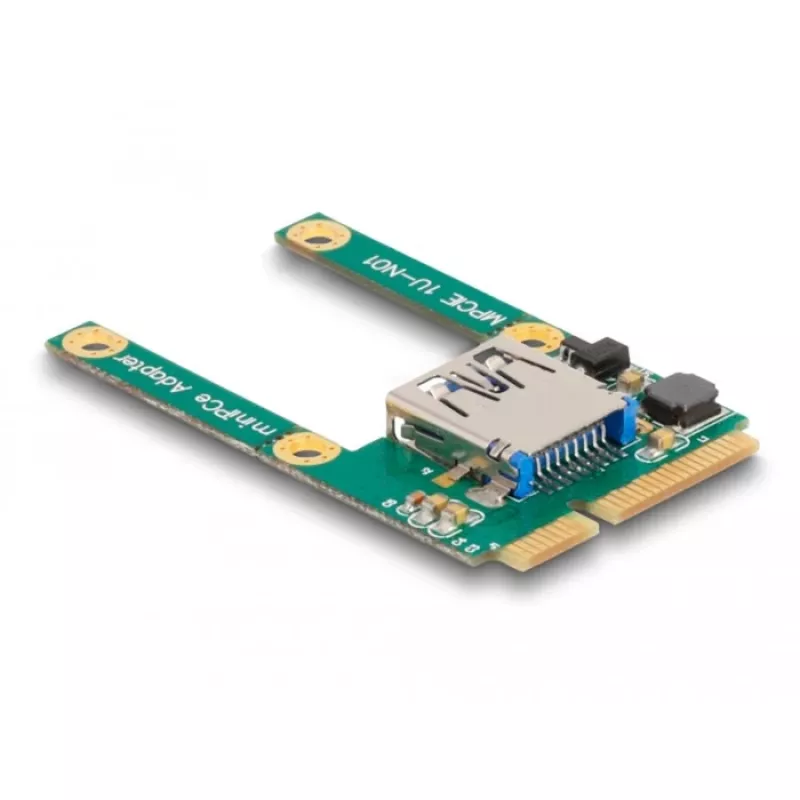

DeLOCK Mini PCIe I/O 1 x USB 2.0 Typ-A Buchse Full-Size Half-Size

Dieses Mini-PCIe-Modul von Delock erweitert ein System um einen externen USB-2.0-Typ-A-Buchsenanschluss. Die Platine unterstützt sowohl Full-Size- als auch Half-Size-Mini-PCIe-Kartenformate und stellt eine Standard-5-V-Ausgangsspannung mit bis zu 0,5 A Strom für angeschlossene Geräte bereit. Das Modul eignet sich zum Anschluss von USB-Peripheriegeräten wie WLAN-Sticks oder USB-Flash-Laufwerken und bietet eine maximale Datenübertragungsrate von 0,48 Gbit/s.

Vorteile

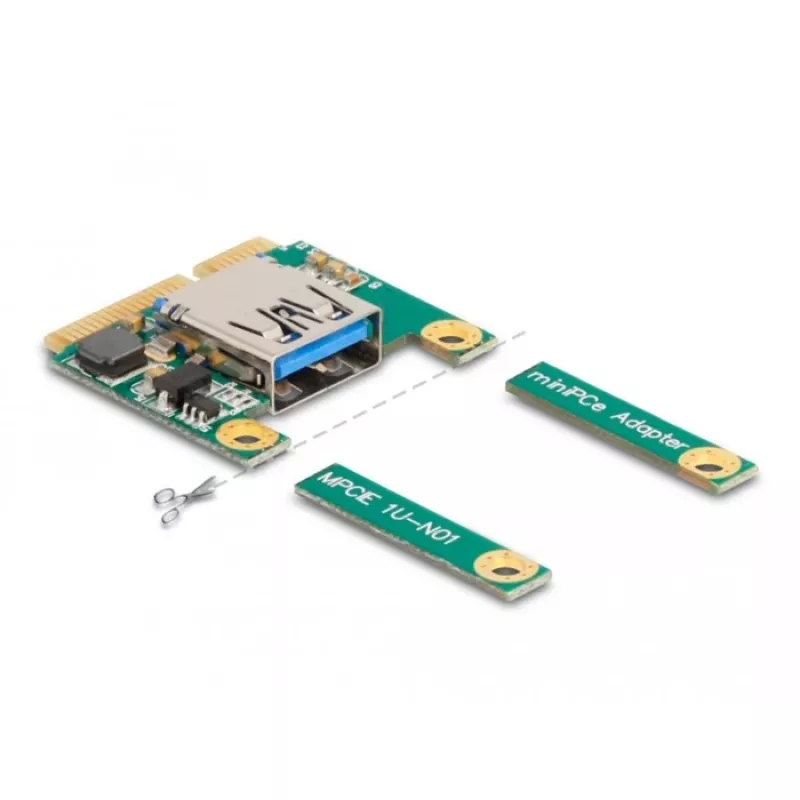

Das DeLOCK Mini PCIe I/O bietet eine kompakte Möglichkeit, einen Computer um einen zusätzlichen USB-2.0-Typ-A-Anschluss zu erweitern, ohne zusätzliche Kabel oder externe Hubs zu benötigen. Sein Design ermöglicht die Umwandlung zwischen Full-Size und Half-Size an der markierten Sollbruchstelle, und das Modul liefert Standard-USB-Strom und -Datenraten für gängige Peripheriegeräte. Das Produkt ist in Grün gehalten und mit Mini-PCIe-Steckplätzen kompatibel.

Geeignet für

• Hinzufügen eines USB-Anschlusses zu einem Desktop- oder Embedded-System mit einem Mini-PCIe-Steckplatz
• Anschließen von USB-WLAN-Adaptern
• Anschließen von USB-Flash-Laufwerken oder externen Speichern (USB-2.0-Geschwindigkeiten)
• Systeme mit kleinem Formfaktor, bei denen eine interne Erweiterung erforderlich ist

Technische Daten

• Anschluss: 1 x USB 2.0 Typ-A Buchse
• Schnittstelle: Mini PCIe (Full-Size / kann auf Half-Size geschnitten werden)
• Maximale Datenrate: 0,48 Gbit/s
• Ausgangsspannung: 5 V
• Ausgangsstrom: 0,5 A
• Produktfarbe: Grün
• Marke: DELOCK, MPN: 80039, EAN: 4043619800391

Verwendung

Schalten Sie das Host-System aus und suchen Sie einen freien Mini-PCIe-Steckplatz. Kürzen Sie das Modul bei Bedarf entlang der markierten Position, um von Full-Size auf Half-Size zu wechseln, bevor Sie es einsetzen. Stecken Sie das Modul in den Mini-PCIe-Steckplatz und befestigen Sie es gemäß den mechanischen Vorgehensweisen des Host-Systems. Verbinden Sie nach dem Hochfahren des Systems USB-Geräte mit dem externen Typ-A-Anschluss. Stellen Sie sicher, dass die angeschlossenen Geräte die Stromgrenze von 0,5 A des Anschlusses nicht überschreiten.

Empfehlungen

Verwenden Sie dieses Modul in Systemen mit kompatiblen Mini-PCIe-Steckplätzen und Treibern. Für Geräte mit höherem Strombedarf verwenden Sie einen extern betriebenen Hub oder eine dedizierte interne Stromversorgungslösung. Beachten Sie antistatische Vorsichtsmaßnahmen bei der Handhabung und befolgen Sie die Installationsrichtlinien des Host-Motherboards.
